輪胎聯軸器是一種由外形呈輪胎狀的橡膠元件與金屬壓板硫化粘結在一起，裝配時用螺栓直接與兩半聯軸器連接。結構簡單，具有很高的柔度，阻尼大，減振效果好，補償兩軸相對位移量大。相對扭轉角6度到30度，適用於起動頻繁，正反轉多變沖擊，振動大的軸系。可在有塵灰，水分環境工作，但不適用於低速重載和高速大轉矩及高溫工況。通常工作環境溫度-20度到80度。
??? 輪胎式聯軸器是一種高彈性聯軸器，具有良好的減震緩沖和優越的軸間偏移補償性能，工作溫度—20~80攝氏度，轉遞轉矩10~20000N.M,適於潮濕、多塵、有沖擊、振動、正反轉多變和起動頻繁的工作條件，並全拆裝方便，不需潤滑、耐久可靠。

UL型輪胎聯軸器（GB/T 5844-2002）

型號	公稱轉矩 Tn N.m	許用轉速(n) r/min	軸孔直徑 d1,d2	軸孔長度	尺寸 mm			螺栓	轉動慣量 kg.m2	最大重量 kg
型號	公稱轉矩 Tn N.m	許用轉速(n) r/min	軸孔直徑 d1,d2	軸孔長度	D	D1	B	螺栓	轉動慣量 kg.m2	最大重量 kg
UL1	10	5000	10-18	22-42	80	29	20	12-M5*12	0.0003	0.7
UL2	25	5000	12-22	27-52	100	36	26	12-M6*14	0.0008	1.2
UL3	63	4800	18-25	30-62	120	40	32	12-M8*15	0.0022	1.8
UL4	100	4500	20-30	38-82	140	48	38	12-M8*18	0.0044	3
UL5	160	4000	24-35	38-82	160	56	45	12-M10*20	0.0084	4.6
UL6	250	3600	25-40	44-112	180	65	50	12-M10*22	0.0164	7.1
UL7	315	3200	32-48	60-112	200	78	56	12-M10*25	0.029	10.9
UL8	400	3000	38-50	60-112	220	80	63	12-M12*28	0.045	13
UL9	630	2800	42-60	84-142	250	100	71	16-M12*30	0.089	20
UL10	800	2400	45-70	84-142	280	120	80	16-M12*35	0.159	30.6
UL11	1000	2100	50-75	84-142	320	125	90	12-M16*40	0.279	39
UL12	1600	2000	55-85	84-172	360	150	100	12-M16*45	0.535	59
UL13	2500	1800	63-95	107-172	400	170	110	16-M16*50	0.896	81
UL14	4000	1600	75-110	107-212	480	210	130	16-M20*56	2.261	145
UL15	6300	1200	85-125	132-212	560	255	150	24-M20*60	4.645	222
UL16	10000	1000	100-140	167-252	630	280	180	16-M24*68	8.092	302
UL17	16000	900	120-160	167-302	750	350	210	24-M24*76	20.017	561
UL18	25000	800	140-180	202-302	900	420	250	24-M30*86	43.053	818

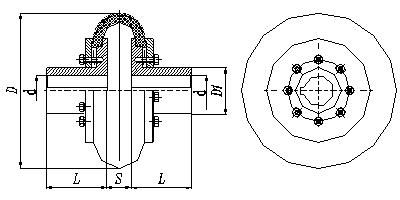

LA型輪胎聯軸器（JB/ZQ 4018-85）

型號	公稱轉矩 Tn N.m	許用轉速(n) r/min	軸孔直徑 d1,d2	軸孔長度	尺寸 mm			螺栓	轉動慣量 kg.m2	最大重量 kg
型號	公稱轉矩 Tn N.m	許用轉速(n) r/min	軸孔直徑 d1,d2	軸孔長度	D	D1	S	螺栓	轉動慣量 kg.m2	最大重量 kg
LA1	10	5000	6-11	16-25	60	20	4	12-M4*10	0.0004	0.4
LA2	20	5000	8-19	14-42	100	36	8	12-M6*20	0.005	1.4
LA3	80	4000	18-28	30-62	135	48	12	12-M8*25	0.022	3.4
LA4	160	3150	25-38	44-82	180	64	18	12-M10*30	0.071	7.4
LA5	315	2800	32-50	60-112	210	80	18	16-M10*40	0.154	13.4
LA6	630	2500	40-56	84-112	265	100	24	16-M12*40	0.46	22.6
LA7	1250	2000	48-75	84-142	310	120	28	16-M16*50	1.86	35
LA8	2500	1600	60-95	107-172	400	150	38	16-M20*60	3.57	75
LA9	5000	1250	80-125	132-212	450	190	42	20-M20*70	6.47	115
LA10	10000	1000	100-150	167-252	550	230	52	24-M24*80	17.35	190
LA11	20000	800	138-180	202-302	700	280	70	32-M30*90	54.1	380

LB型輪胎聯軸器（GB/T 5844-2002）
