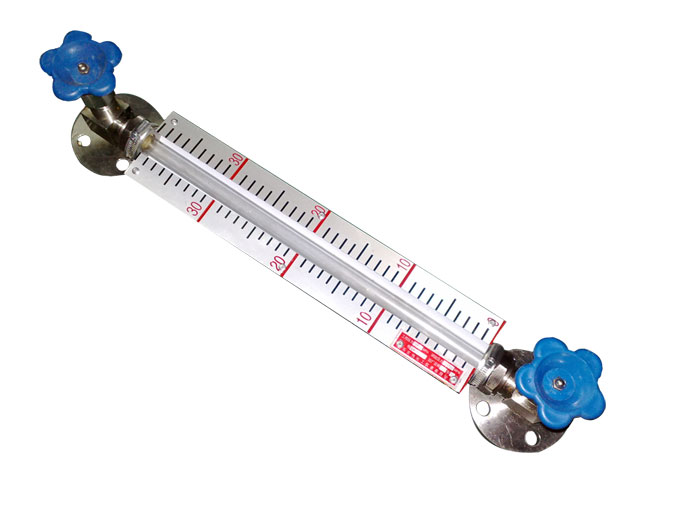

玻璃管液位計
玻璃管液位計是就地式液位測量表，它主要用於直接指示各種罐、塔、槽、箱等容器內介質液位的高度。
| 特點：直讀式機表，讀數精確。 結構簡單，維修方便。 經久耐用 結構原理： 機表上下閥都裝有PN1.6MPa，DN20的法蘭，通過在容器上的法蘭，與容器組成連通器，透過玻璃管就可直接讀得容器內介質液位的高度。機表兩端均裝有針形閥，針形閥內裝鋼球，當玻璃和因意外事故而破裂時，鋼球在容器壓力的作用下自動關閉針形閥通道，以防止容器內介質外流。 |
 |
主要技術參數 |
| 特制99.99%SIO2透明石英管，其變形點1077攝氏度，軟化點1730攝氏度，抗壓強度1170kgt/平方米，膨脹系數5.510－7，經特殊工藝處理後具有耐高溫、耐高壓及優良的機械特性。 |
| 測量范圍（安裝中心距L） | 300 500 800 1100 1200 1400 1700mm |
| 工作壓力 | ＜＝1.6MPa |
| 材質 | 碳鋼、不銹鋼 |
| 工作溫度 | ＜＝200攝氏度 |
| 鋼球自封壓力 | 大於0.2MPa |
| 聯接法蘭標準 | HGJ46－91 PN1.6 DN20突麵法蘭 HGJ46－91 PN1.6 DN20凸麵法蘭 其它法蘭標準如JB/T、GB、ANSI等，請設計部門或用戶註明。 |
| 伴熱蒸汽壓力 | ＜＝0.6MPa |
| 蒸汽夾套接頭 | G1/1"外螺紋 |
| 訂貨須知 |
| 訂貨時請提供下列數據：型號規格，測量范圍（中心距L），工作壓力，工作溫度，材質要求。 |
| 型號、標記標準系列 |
名 稱 | 標 準 號 | 型號 標志 | 規格（mm） |
玻璃管液位計 | HG5-277-80 | DA1 PN1.6 | 300,500,600, 800,1000,1200, 1400,1700 |
玻璃管液位計 | HG5-277-80 | DB1 PN1.6 | |
玻璃管液位計 | HG5-277-80 | DA2 PN1.6 | |
玻璃管液位計 | HG5-277-80 | DB2 PN1.6 | |
玻璃管液位計 | HG5-277-80 | WA1 PN1.6 | |
玻璃管液位計 | HG5-277-80 | WB1 PN1.6 | |
玻璃管液位計 | HG5-277-80 | WA1 PN1.6 | |
玻璃管液位計 | HG5-277-80 | WA2 PN1.6 | |
液位計針形閥 | HG5-277-80 | （上）A1B1 PN1.6 | |
液位計針形閥 | HG5-277-80 | （下）A1B1 PN1.6 | |
液位計針形閥 | HG5-277-80 | （上）A2B2 PN1.6 | |
液位計針形閥 | HG5-277-80 | （下）A2B2 PN1.6 |
| 安裝中心距L和標尺刻度L1關系 |
L | 300 | 500 | 600 | 800 | 1000 | 1200 | 1400 | 1700 |
L1 | 150 | 350 | 450 | 650 | 850 | 1050 | 1250 | 1550 |
| 使用須知 |
| 為保證自密封作用，容器內介質壓力應大於0.2MPa。在打開上下閥時，閥桿退出轉數不得少於4轉，以免鋼球在自密封時，碰到閥桿的頂端。 |
