    【品牌廠傢】專業正品 DZ47 C65小型斷路器 MV+MN過欠壓脫扣器
    商品代碼: 3715153
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明



      上海能曼電氣生產高端品質各種斷路器開關:NMDZ47小型斷路器、NMDZ47LE小型漏電斷路器、

    NMDZ30(DPN)1P雙斷小型斷路器、NMDZ30LE(DPNvigi)1P雙斷小型漏電斷路器、NMC65小型斷路器、

    NMH2斷路器式隔離開關、NMCM1塑殼斷路器、NMCM1LE塑殼漏電斷路器、NMDW1(DW45)萬能式框架斷路器、

    NMDW2(DW15)萬能式框架斷路器。NMDZ10,NMDZ15,NMDZ20及其漏電斷路器,本公司全部采用高端配件組裝,

    保證高品質,外觀精美,質量高端!

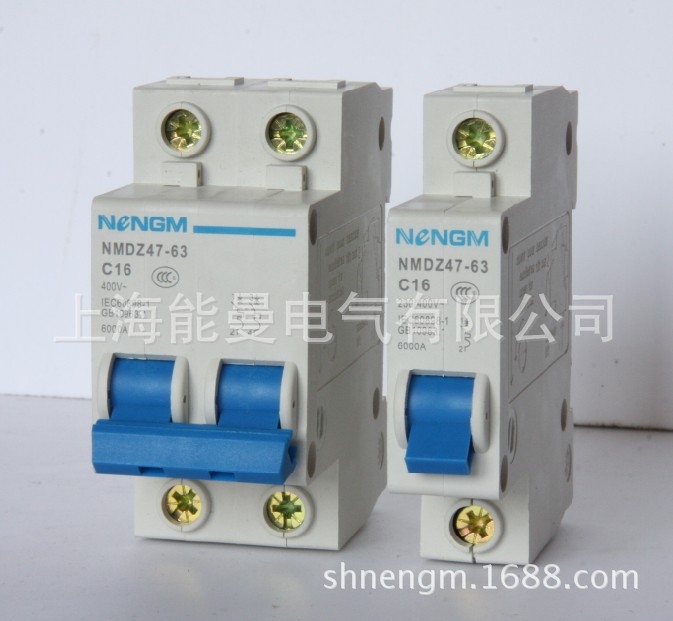

    一、            NMDZ47型高分斷小型斷路器

    1.      適用范圍

          NMDZ47高分斷小型斷路器具有結構先進合理、性能可靠、分斷能力高、外型美觀小巧等特點,殼體等部件采用耐沖擊、高阻燃材料構成。適用於交流50Hz60Hz,額定工作電壓400V以下,額定電流自3A63A以下的場所。主要用於辦公樓、住宅和類似的建築物的照明、配電線路及設備的過載、短路保護、也可在正常情況下,作為線路不頻繁分斷和轉換之用。

          本產品符合標準:IEC60898GB10963

    2.      型號及其含義

    3.      技術參數

    註:機械壽命:20,000(-電氣壽命:4000次抗濕熱性:2(溫度為55℃,相對濕度為95%)接線采用帶夾箍的接線端子,電纜載麵可達25mm2

    4.      過電流脫扣特性表

    5.      結構特性

          NMDZ47高分斷小型斷路器由塑料外殼、操作機構、觸頭滅弧系統、脫扣機構等組成。外殼采用瞭高阻燃、高強度的特種塑料,抗沖擊能力強,重量輕。斷路器操作機構的零件采用瞭高強度塑料制品,在確保靈敏、可靠的同時獲得瞭最低的轉動慣量,使從短路故障開始到脫扣機構動作的時間很短。脫扣機構由雙金屬片過載反時限脫扣機構和短路瞬動電磁機構二部份組成。觸頭滅弧系統則采用瞭特殊的導弧角,和滅弧室,具有顯著的限流特性。

    6.      外形及安裝尺寸

    二、            NMDZ47LE-63系列漏電斷路器

    1.      適用范圍

          NMDZ47LE-63系列漏電斷路器適用於交流50Hz(60Hz)、額定電壓400V及單相230V,額定電流自3A63A的線路中,具有漏電觸電、過載、短路等保護功能,還可以根據用戶要求,增加過壓保護功能,保障人身安全和防止設備因發生漏電流造成的事故,並可用來保護線路的過載和短路,在正常情況下作為線路的不頻繁分斷和轉換之用,額定剩餘動作電流30mA的漏電斷路器可對人身觸電提供直接保護。

          本產品符合標準:GB16917GBI0963IEC61009IEC60898

    2.      型號及其含義

    3.      技術參數

    註:接線采用夾箍的接線端子,可連接25mm2及以下導線警告用戶:額定漏電動作電流30mA以下具有保護人身安全功能。

    4.      結構特性

          NMDZ47LE系列漏電斷路器由YEBI-63高分斷小型斷路器和漏電脫扣器拼裝而成。漏電斷路器系電流動作型電子式漏電斷路器,主要由零序電流互感器、電子組件板、漏電脫扣斷路器及帶有過載和短路保護的斷路器組成。

    5.      外形及安裝尺寸

    6.      安裝接線圖

    三、            其他斷路器型號及含義





    上海能曼電氣有限公司2013年精心研究開發出一款新型雙電源自動轉換開關:



          NMQ3N-63型 迷你型雙電源轉換開關

    此款雙電源轉換開關有以下幾個優點

    ▲結構合理,體積最小,外形美觀,配有防護罩,供電更加安全可靠。

    ▲保擴功能齊全,具有短路,過載、缺相、欠壓等保護。

    ▲無噪聲運行,節能降耗安裝方便,操作簡單,性能可靠穩定

















    NMQ3N-63/4P雙電源自動轉換開關

    1.    產品簡介

       上海能曼電氣NMQ3N-63型雙電源自動轉換開關電器(以下簡稱轉換開關)內部元件采用高端電機,

    高端D型小型斷路器,適用於交流50Hz或60Hz,額定工作電壓400V,額定工作電流63A及以下的雙回路供電系統。

    可根據需要對兩路電源之間的選擇性轉換。產品具有短路、過載、欠電壓、失壓保護功能,同時還具備消防、

    雙分和輸出合閘信號功能。特別適用於需要消防要求的寫字樓、商場、銀行、車站、醫院及高層建築照明線路

    的安裝使用。

         產品符合GB/T14048、11標準。

    2.型號及含義





    3
    .產品特點

    ▲結構合理,體積最小,外形美觀,配有防護罩,供電更加安全可靠。

    ▲保擴功能齊全,具有短路,過載、缺相、欠壓等保護。

    ▲無噪聲運行,節能降耗安裝方便,操作簡單,性能可靠穩定。

    4.操作與安裝

          根據設計電路實際需要接好常用電源和備用電源的進出線、零線。兩臺斷路器出線端並聯、但相序必須一致(見接線圖)

          如斷路器為3極時,必須將零線接到轉換開關的零線端子上(6.2圖中常用零線與備用零線分別接到2#4#接線端子上)

    5.正常工作條件

          轉換開關是由兩臺微型斷路器與電動機和機械轉動裝置組合成套一體並通過控制器對兩路電源進檢測,

    當電路發生異常,控制器對檢測結果作出邏輯判斷,根據控制器指令驅動操作機構分閘或閘,從而保證對負載安全可靠地供電。

          接通與分斷能力


    ·額定短路分斷能力:3kA

    ·額定短路接通能力:3kA

    ·轉換時間:≤3s

    ·轉換開關的控制電壓為AC230V

    ·轉換開關的機械壽命(常用與備用的轉換)3000次,電壽命為1500

    ·額定絕緣電壓:U=500V

    ·額定工作電流:10A16A20A25A32A40A63A

    ·一般情況下:轉換開關具有自投自復功能,而且常用電源優先的原則。如果特殊場合需用自投不自復的轉換開關時,用戶與制造

      商協商訂制。



    6.NMQ3N-4P3P主回路接線圖及安裝尺寸圖












    1.產品簡介
      上海能曼電氣63型雙電源自動轉換開關電器(以下簡稱轉換開關)適用於交流50Hz或60Hz,額定工作電壓400V,

    額定工作電流63A及以下的雙回路供電系統。可根據需要對兩路電源之間的選擇性轉換。產品具有短路、過載、欠電壓、

    失壓保護功能,同時還具備消防、雙分和輸出合閘信號功能。特別適用於需有消防要求的寫字樓、商場、銀行、車站

    、醫院及高層建築照明線路的安裝使用。
      產品符合GB/T14048、11標準。
    2.型號及含義

    3.正常工作條件
    ▲周圍空氣溫度上限值不超過+40℃,下限值低於-5℃,24h的平均值不超過+35℃。
    ▲安裝地點的海拔高度不超過2000m。
    ▲大氣的相對濕度在周圍圍空氣溫度+40℃時不超過50%,在較低的溫度下,可以有較高的濕度;
    ▲最濕月的月平均最低溫度為+25℃時,平均值最大相對濕度為90%,並考慮到因濕度變化發生在產品表麵的凝霜,應采取特殊的措施。
    ▲污染等級為Ⅲ級。
    ▲運行地點無強烈振動和沖擊,無腐蝕和破壞絕緣有害氣體,無嚴重塵埃,無導電微粒和爆炸危險物質,無強電磁乾擾。
    4.裝配接線
      接線時,常用電源N應接入常用電源執行斷路器QN,備用電源R應接入備用電源執行斷路器QR當0N和QR為四極斷路器時,

    接線方式按接線圖,其中QN和QR的1,3,5為三相進線端,2、4、6三相出線端,7為零線進線端,8為零線出線端。

    若選用斷路器為三極斷路器,則必須將常用電源(N)的零線NN和備用電源(R)的零線NR同時接到三極專用接線零端子上。
      具體操作見接線圖。
      自動轉換開關控制器的工作電源取自斷路器0N和QR的進線端和零線,若選用斷路器為三極斷路器時,必須要接兩路來的零線即NN和NR,

    該三極專用接線零端子在兩臺斷路器中間。在自動轉換開關安裝,接線過程中,切不要把原接在進線端的本機控制線用掉,碰斷或短路。
    5.使用操作
      無論常用電源和備用電源有無電壓,均可采用手動操作方式。手動操作時,應將手動一自動按鈕置於手動位置,

    當推動手柄順時針旋轉至終端時,備用電源執行斷路器QN分閘,常用電源執行斷路器QN合閘,當推動手柄逆時針旋轉至終端時,

    備用電源執行斷路器QN合閘,常用電源執行斷路器QN分閘。
      麵板中,電源指示燈(黃)指示自動控制盒工作電源,若該燈不亮,說明自動控制盒工作電源有故障,不能操作開關。

    待修復正常後,將手動一自動按鈕置於自動位置狀態,如果常用電源供電正常,轉換開關將自動投入常用電源執行斷路器0N合閘狀態,

    麵板中N電源指示燈(綠)亮;如果常用電源供電不正常,則轉換開關將自動投入斷路器QN分閘,QR合閘位置狀態,麵板中R電源指示燈(綠)亮。
    6.維護
      自動轉換開關麵板設有兩隻1A熔斷器和一隻三節接線端子,熔斷器作為自動控制盒短路保護,

    接線端子則為指示信號燈至控制箱麵板提供有源電源,其電壓為交流220V,  電源為150Ma,其中1為常用電源信號燈電源,

    2為備用電源信號燈電源,具體操作可參考隨機攜帶接線圖中的控制箱信號燈外接虛線部分。
    7.NMQ3接線圖及安裝尺寸圖









     上海能曼電氣有限公司專業生產各種型號雙電源自動轉換開關有
         一、
    PC級雙電源轉換開關:隔離型雙電源轉換開關NMSG
          二、CB級雙電源轉換開關:1)經濟型(微段型)雙電源轉換開關NMQ3,DZ47型雙電源轉換開關,
         2)迷你型雙電源轉換開關NMQ3R,新型迷你型雙電源開關NMQ3N
         3)塑殼型(末端型)雙電源轉換開關NMQ2
         4)智能型雙電源自動轉換開關NMQH2(帶液晶顯示控制器雙電源開關),
          5)萬高型雙電源切換開關NMQH2A........
    類似於高性能切換開關WTS/ATMT(WSATS)/ATNSX/WATSG/WATSN雙電源轉換開關






























            上海能曼電氣有限公司坐落於世界的經濟中心上海市,本公司是在原有公司的基礎上重新兼並創立的,公司現有幾傢專業生產制造公司和研究中心,有60多傢國內外分銷商和特約經銷網點,公司建立瞭完善的技術支持,基地分佈江浙滬等地。誓在發展成為中國工業電氣制造業的領袖品牌,也正以堅實的步伐邁入世界裝備制造業強者之林。

            上海能曼電氣專業研發生產制造:EPS消防應急電源、逆變器、UPS不間斷電源、雙電源自動轉換開關、控制與保護開關NMCPS/NMKB0、電機軟起動器、各種電抗器、EPS變壓器、變頻器、剩餘電流式電氣火災監控探測器、隔離開關、萬能斷路器和微型斷路器等電源設備和低壓成套電氣原件,公司力在把公司產品做精做強,通過領先於全國同行業的高新技術不斷地創新和完善公司產品,公司許多產品已經成為中國許多公司和機構指定信任的供應產品!

          創造,是制造業的根本使命;創造力,本是制造業的核心競爭力。公司將進一步致力於“聚焦國傢戰略,推進高新技術產業化,大力發展低碳經濟”,加大在新能源產業領域的投資,重點發展高效清潔能源、新能源、工業裝備和現代服務業四大產業,通過技術進步、國際化運作能力來提高集團整體的競爭力。上海能曼電氣通過技術進步,不斷提高管理水平,為中國和世界提供更高效、更綠色的能源和安全的工業電氣裝備,把上海能曼電氣建設成為現代化、國際化的中國工業電氣的佼佼者。

          上海能曼電氣正在成為一個主業突出、優勢明顯,高品質產品的工業電氣的領先者,客戶是使用裝備的創造者,員工是公司發展的創造者,社會是市場環境的創造者,讓我們與五湖四海的創造者攜手並進,用上海能曼電氣的一流的產品和服務共創雙贏的未來。



                            上海能曼電氣有限公司生產的產品具體型號有以下幾種:

    一、上海能曼電氣有限公司專業生產各種型號雙電源自動轉換開關有:

    PC級雙電源轉換開關:隔離型雙電源轉換開關NMSG,

    CB級雙電源轉換開關:經濟型(微段型)雙電源轉換開關NMQ3,DZ47型雙電源轉換開關,

    迷你型雙電源轉換開關NMQ3R,

    塑殼型(末端型)雙電源轉換開關NMQ2,

    智能型雙電源自動轉換開關NMQH2(帶液晶顯示控制器雙電源開關),

    萬高型雙電源切換開關NMQH2A。

    二、上海能曼電氣有限公司采用高端控制線路板生產高品質各種高端控制與保護開關:數字基本型控制與保護開關NMCPS/KB0,消防型控制與保護開關NMCPS/KB0-F,隔離型控制與保護開關NMCPS/KB0-G,漏電型控制與保護開關NMCPS/KB0-L,雙速型控制與保護開關NMCPSD/KB0D,三速型控制與保護開關NMCPSD3/KB0D3,可逆型控制與保護開關NMCPSN/KBON,自耦減壓型控制與保護開關NMCPSZ/KB0Z,星三角型控制與保護開關NMCPSJ/KB0J,電阻減壓型控制塊與保護開關NMCPSR/KBOR,液晶型控制與保護開關NMCPSE/KB0E 雙電源一體型控制與保護開關NMCPSS/KB0S上海能曼電氣有限公司是國內生產控制與保護開關CPS的領先者,型號全,技術精,質量也是領先於同行業者!





    三、上海能曼電氣有限公司專業生產:EPS消防應急電源,EPS機芯板/EPS機芯盒,EPS變壓器,是國內EPS應急電源配件全麵自主開發的企業之一,並且給國內許多EPS電源廠傢提供EPS核心技術和相應EPS配件,在EPS電源技術方麵、品質方麵是國內EPS電源廠傢的領先者!並且在原有技術的基礎上開發出高品質UPS不間斷電源和正弦波逆變器!





























    四、上海能曼電氣有限公司專業生產電容用低壓串聯電抗器NMCKSG、高壓串聯電抗器NMCKSC、變頻用輸入輸出電抗器NMAKSG、並聯電抗器NMBKSC、高壓啟動電抗器NMQKSG、直流平波電抗器、空芯電抗器、限流電抗器等各種高低壓電抗器,公司不斷地更新完善工藝和質量,電抗器質量方麵已經是同行業中的領先者,得到瞭許多集團公司和大型機構的認可!









    五、上海能曼電氣有限公司采用專有電機起動和保護技術、獨有的檢測調試設備和工藝生產出質量可靠、性能穩定的NMJR6、NMR6中文顯示智能型電機軟起動器,並且公司又采用品牌高端模塊,更一步提高瞭產品的質量!並同時生產風機水泵型變頻器和通用矢量型變頻器。
    上海能曼NMJR6軟啟動器實物圖.小


    六、上海能曼電氣有限公司生產采用成熟的集成數字技術、遠程通訊技術、完整的系統網絡化結構創造生產出安全、智能、高品質的電氣火災監控探測器系列產品:漏電互感器及溫度控制與電路部分分體型NMFA-L; 漏電互感器及溫度控制與電路部分合為一體經濟型監控器NMFA-H; 開關本體同智能控制電路做成一體的一體型電氣火災監控探測器NMFA-225A/400A; 帶數字鍵麵板控制更智能的NMFD-L分體型和NMFD一體型電氣火災探測器等



















    七、上海能曼電氣有限公司生產BK、JBK系列控制變壓器,QZB減壓起動自耦變壓器,隔離變壓器,EPS電源專用變壓器等!
