| ■ 概述
ZN63S-12(VS1 + )型戶內高壓真空斷路器是三相交流50Hz、額定電壓為7.2～12千伏戶內高壓開關設備。作為電網設備、工礦企業動力設備的保護和控制單元。
斷路器符合我國國傢標準GB1984-89《交流高壓斷路器》、JB3855-96《3.6～40.5kV戶內交流高壓真空斷路器》、DL403-91《10～35kV戶內高壓真空斷路器訂貨技術條件》和相關的IEC標準，並具有可靠的聯鎖功能。
ZN63S-12(VS1 + )型戶內高壓真空斷路器可進行頻繁的操作，具有多次開斷和快速重合閘的能力。
ZN63S-12(VS1 + )型戶內高壓真空斷路器采用操動機構與斷路器本體一體化設計，即可以作為固定安裝的單元，也可以與底盤車配裝組成手車單元使用。
■ 正常使用條件
a.海拔高度:不超過1000m
b.環境溫度
最高溫度:+40℃
最低溫度:-15℃(允許-30℃時儲運)
c.環境濕度
日平均相對濕度:≤95%
月平均相對濕度:≤90%
日平均飽和蒸氣壓:≤2.2×10 -3 MPa
月平均飽和蒸氣壓:≤1.8×10 -3 MPa
d.沒人火災、爆炸危險，嚴重污穢、化學腐蝕及劇烈震動的場所。
若有特殊使用條件，請在訂貨時和制造廠申時、協商。

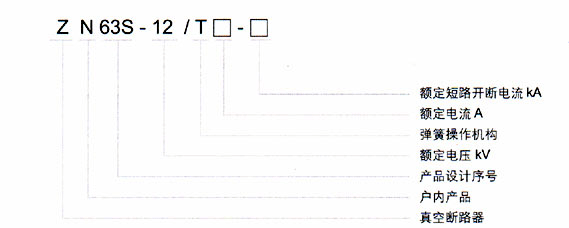

■ 產品型號及含義
■ 技術數據
1、斷路器主要技術參數
序 號 | 項 目 | 單 位 | 數 值 | 1 | 額定電壓 | kV | 12 | 2 | 額定頻率 | Hz | 50 | 3 | 額定雷電沖擊耐受電壓（峰值） | kV | 75 | 4 | 額定短時工頻耐受電壓（1min) | kV | 42 | 5 | 額定短路開斷電流 | kA | 20 | 25 | 31.5 | 40 | 6 | 額定電流 | A | 630 | 630 | 1250 | 1250 | 1250 | 1250 | 1600 | 1600 | | | | 2000 | 2000 | | | | 2500 | 2500 | | | | | 3150 | 7 | 額定短時耐受電流（有效期） | kA | 20 | 25 | 31.5 | 40 | 8 | 額定峰值耐受電流（峰值） | kA | 50 | 63 | 80 | 100 | 9 | 額定短路關合電流（峰值） | kA | 50 | 63 | 80 | 100 | 10 | 額定短路電流持續時間 | s | 4 | 11 | 機械壽命 | 次 | 30000 | 10000 | 12 | 二次回路工頻耐受電壓（1min） | V | 2000 | 13 | 額定操作順序 | O-t-CO-t1-CO |
註：20kA、25kA、31.5kA t=0.3s t1=180s 40kA t=180s、t1=180s
2、斷路器機械特性參數 序 號 | 項 目 | 單 位 | 數 值 | 1 | 觸頭開距 | mm | 9±1 | 2 | 接觸行程 | mm | 3±0.5 | 3 | 觸頭合閘彈跳時間 | ms | ≤2(40kA≤3) | 4 | 三相分、合閘不同期性 | ms | ≤2 | 5 | 平均分閘速度 | m/s | 1.1±0.2 | 6 | 平均合閘速度 | m/s | 0.6±0.2 | 7 | 分閘時間（額定電壓） | ms | ≤50 | 8 | 合閘時間（額定電壓） | ms | ≤100 | 9 | 額定合、分閘操作電壓 | V | AC110/220 DC110/220 | 10 | 儲能電機額定電壓 | V | AC110/220 DC110/220 | 11 | 儲能電機額定功率 | W | 70(40kA 100W) | 12 | 儲能時間 | s | 10 | 13 | 動、靜觸頭累積允許磨損厚度 | mm | 3 | 14 | 主導電回路電阻 | 630A-1250A | ≤45 | 1600-2000A | ≤35 | 2500-3150A | ≤25 | 15 | 合閘觸頭接觸壓力 | 20kA-25kA | 2000N-2500N | 31.5kA | 3000N-3500N | 10kA | 4500N-5000N |
■ 產品結構及工作原理
1、斷路總體結構
ZN63S-12(VS1+)型戶內高壓真空斷路器總體結構采用操動機構和滅弧室前後佈置的形式，主導電回路部分為三相落地式結構。上、下出線底座及滅弧室被安裝在一個管狀的絕緣筒式，絕緣筒由環氧樹脂采用APG工藝澆註而成，因而特別抗爬電，這種結構設計使得滅弧室表麵不易聚積粉塵，不僅可以防止真空弧滅弧室受到外部因素造成損壞而且可以確保即使在濕熱及嚴重污穢環境下，也可對電壓效應呈現出高阻態。
2、操動機構結構
ZN63S-12(VS1+)型戶內高壓真空斷路器配用新型SS1型彈簧操動機構，該機構具有手動和電動儲能功能，結構簡練，可靠性高。操動機構置於滅弧室前的機箱內，斷路器的機箱同時用作操動機構的構架。ZN63S-12(VS1+)型戶內高壓真空斷路器將真空滅弧室與操動機構前後佈置組成統一整體，使操動機構的操動性能與滅弧室開合所需性能更為吻合，減小瞭不必要的中間環節，降低瞭能耗，使ZN63S-12(VS1+)型戶內高壓真空斷路器的性能更為可靠。ZN63S-12(VS1+)型戶內高壓真空斷路器既可裝入手車式開關櫃，也可裝入固定式開關櫃。
3、滅弧原理
斷路器配用的真空弧室具有極高的真空度，當動、靜觸頭在操動機構作用下帶電分閘時，在觸頭尖將會產生電弧，同時，在觸頭間隙中產生適當的縱磁場，使真空電弧保持擴散型，並使電弧均勻地分佈在觸頭表麵燃燒，並維持低的電弧電壓。在電流自然過零時，殘留的離子，電子和金屬蒸氣在微妙數量的時間內就可復合或聚集在觸頭表麵和屏幕蔽罩上，滅弧室斷口的介質絕緣強度很快恢復，從而熄滅電弧，達到分斷的目的。由於真空斷路器采用縱磁場真空滅弧室。因而具有強而穩定的開斷電流的能力。
4、防誤聯鎖
斷路器能提供完善可靠的防誤操作功能。
a.斷路器合閘操作完成後，在斷路器未分閘時將不能再次合閘；
b.斷路器在合閘結束後，如合閘電信號未及時去除，斷路器內部防跳控制回路將切斷合閘回路防止多次重合閘；
c.手車式斷路器在未到試驗位置或工作位置時，斷路器不能合閘，防止斷路器處於合閘狀態進入負荷區；
d.手車式斷路器在工作位置或試驗位置合閘後，手車不能移動，防止在合閘狀態拉出或推進負荷區；
e.斷路器可按用戶需要配置合閘閉鎖，在二次控制電源未接通時阻止手動進行合閘操作。
■ 使用與維護
安裝前檢查
a.斷路器開箱後應檢查斷路器有無損壞，產品銘牌，合格證是否與訂貨單相符，完好無誤後再清理表麵的灰塵，尤其是絕緣表麵要清理乾凈；
b.用手動方式按規程操作斷路器進行儲能、合閘和分閘，並註意觀察相關指示是否正確；
c.用操作電源操作斷路器進行儲能，合閘和分閘，並註意觀察相關指示是否正確；
d.進行工頻耐壓絕緣試驗；
e.正式運行時，額定電流1600A及以上等級請按要求卸除防塵保護罩；
f.用專用推進手柄插入推進孔中，順時針搖動為推進，逆時針搖動為退出。推進總行程為200mm，在分閘狀態下，均勻搖動手柄到達工作位置或試驗位置，同時櫃體相應指示信號燈亮。切忌用力過猛使聯鎖機構和位置信號受損。
產品概述： VS1系列真空斷路器為額定電壓12KV，三相交流50Hz的高壓戶內開關裝置，是引進瑞士ABB公司技術結合國內行業發展狀況、生產能力開發制造的產品。該產品總體結構為開關本體為操動機構一體安裝的形式，采用復合絕緣結構，無污染、無爆炸危險，絕緣水平高。本系列產品的操動機構為彈簧儲能式，可以用交直流操作，亦可用手動操作。 |
