一、產品概述

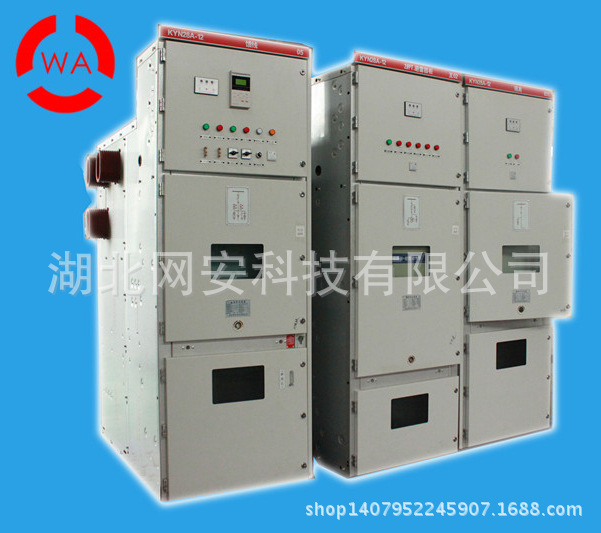

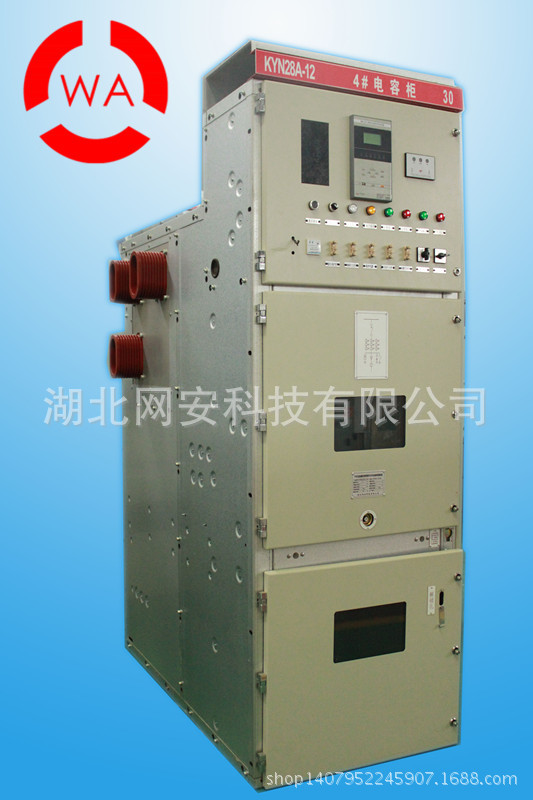

KYN28A-12戶內交流金屬封閉鎧裝移開式開關設備和控制設備(以下簡稱開關櫃)是湖北網安科技有限公司在吸收國內外先進制造技術的基礎上自行設計開發的新型產品,可取代各種老型的金屬封閉開關設備, 如 KYN1-10、JYN2-10、GBC-10等系列產品。KYN28A-12鎧裝中置式金屬封閉開關設備適用於12kV三相交流50Hz電網,作為接受和分配電能,並對電路實行控制、監測和保護之用。可用於單母線、單母線分段系統或雙母線系統。開關設備符合IEC298《額定電壓1kV以上52kV及以下交流金屬封閉開關設備和控制設備》、IEC694《高壓開關控制設備共用條款》,我國GB3906《3-36kV交流金屬封閉開關設備》及DL404《戶內交流高壓開關櫃訂貨條件》,德國DIN.VDE0670《額定電壓1kV以上的交流開關設備》等標準的要求。並且具有完善、可靠的防誤操作功能。
二、正常使用條件
2.1 周圍空氣溫度:上限+40℃、下限-10℃
2.2 相對濕度:日平均不大於95%,月平均值不大於90%
2.3 海拔高度:不超過1000m
2.4 地震強度不超過8度
2.5 無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場合。
當使用條件超出上述范圍時,應由用戶與我公司協商確定允許范圍及技術措施。
三、型號含義
四、技術參數
項目 | 單位 | 參數 | |
額定電壓 | kV | 12 | |
額定頻率 | Hz | 50 | |
額定電流 | A | 630、1250、1600、2000、2500、3150、4000 | |
額定短時耐受電流(4s) | kA | 16、20、25、31.5、40 | |
額定短路開斷電流 | 16、20、25、31.5、40 | ||
額定峰值耐受電流(峰值) | 40、50、63、80、100 | ||
額定短路關合電流(峰值) | 40、50、63、80、100 | ||
1min工頻耐受電壓 | 相間、相對地 | kV | 42 |
斷口 | 48 | ||
雷電沖擊耐受電壓 | 相間、相對地 | 75 | |
斷口 | 85 |
五、開關櫃結構特點
5.1外殼與隔板
開關櫃的外殼和隔板是由覆鋁鋅鋼板經CNC機床加工,並采取多重折邊工藝,使整個櫃體不僅具有精度高、很強的抗腐蝕與抗氧化作用,而且由於采用多重折邊工藝使櫃體比其他同類設備櫃體整體重量輕、機械強度高。櫃體采用組裝式結構,用拉鉚螺母的和高強度的螺栓聯接而成,這樣使加工生產周期短、零部件通用性強、占地麵積少,便於組織生產。開關櫃被分隔成手車室、母線室、電纜室、繼電器機表室(低壓室),每一隔室外殼均獨立接地。開關櫃的門采用噴塑工藝,使其表麵抗沖擊、耐腐蝕,保證瞭外形的美觀。
5.2手車
手車骨架采用鋼板經CNC機床加工後鉚接而成。手車與櫃體絕緣配合,機械聯鎖,安全可靠靈活。根據用途,手車可分為斷路器手車、電壓互感器手車、計量手車等等。各類手車的高度與深度統一,相同規格的手車能互換。手車在櫃內有隔離/試驗位置和工作位置,每一位置均設有定位裝置,以保證聯鎖可靠,必須按聯鎖防誤操作程序進行操作。各種手車均采用螺母、絲桿搖動推進、退出,其操作輕便、靈活,適合於值班人員操作。手車當需要移開櫃體時,用一隻專用轉運車,就可以方便抽出,進行各種檢查、維護;而且采用中置式,整個手車體積小,檢查,維護極方便。
5.3開關櫃內的隔室
開關設備主要電氣元件都有其獨立的隔室,即:斷路器手車室、母線室、電纜室、繼電器機表室。各隔室防護等級都達到IP2X;除繼電器室外,其他三隔室都分別有其泄壓通道。由於采用瞭中置式形式,電纜室位置大大增加,因此設備可接多路電纜。
5.4防止誤操作聯鎖裝置
開關櫃具有可靠的聯鎖裝置,為操作人員與維護人員提供可靠的安全保護,其作用如下:
(1)手車從工作位置移至隔離/試驗位置後,活動簾板將靜觸頭盒隔開,防止誤入帶電隔室。檢修時,可用掛鎖將活動簾板鎖定。
(2)斷路器處於合閘狀態時,手車不能從工作位置拉出或從隔離/試驗位置推至工作位置;斷路器的手車已充分鎖定試驗位置或工作位置才能被操作
(3)接地開關僅在手車處於隔離/試驗位置及櫃外時才能被操作,當接地開關處於合閘狀態時,手車不能從隔離/試驗位置退至工作位置。
(4)手車在工作位置時,二次插頭被鎖定不能拔開。
5.5壓力釋放裝置
在手車室、母線室和電纜室的上方均設有壓力釋放裝置,當斷路器或母線發生內部故障電弧時,伴隨電弧的出現,開關櫃內部氣壓升高,頂部裝配的壓力釋放金屬板將被自動打開釋放壓力和排泄氣體,以確保操作人員和開關櫃的安全。
5.6二次插頭與手車的位置聯鎖
開關櫃上的二次線與手車的二次線的聯絡是通過二次插頭來實現的。二次插頭的動觸頭通過一個尼龍波紋管與手車相連,二次靜觸頭座裝設在開關櫃斷路器隔室的右上方。手車隻有在試驗/隔離位置時,才能插上和解除二次插頭,手車處於工作位置時於機械聯鎖作用,二次插頭被鎖定,不能解除。斷路器手車在二次插頭未接通之前僅能進行分閘,由於斷路器手車的合閘機構被電磁鎖定,所以無法使其合閘。
5.7帶電顯示裝置
開關櫃內設有帶電顯示裝置。該裝置由高壓傳感器和可攜帶式顯示器兩部分組成。傳感器安裝在母線或饋線側,顯示器的插接口安裝在開關櫃低壓隔室上,當需檢測A、B、C三相是否帶電時,可將攜帶式顯示器的插頭插入L1、L2、L3接口,如果顯示器動作,則表示母線或饋線側帶電,反之,則說明不帶電。同時也能作為相序檢測器或電光指示器,其作用也是檢測高壓側上否帶電。
5.8防止凝露和腐蝕
在為瞭防止在高濕度或溫度變化較大的氣候環境中產生凝露帶來之危險。在斷路器和電纜室內分別裝設加熱器,以便在上述環境中使用和防止腐蝕發生。
5.9接地裝置
在電纜室內單獨設立有5×40mm2的接地銅排能貫鄰相鄰的開關櫃,並與櫃體良好接觸。此接地排供直接接地之元器件使用。同時由於整個櫃體用敷鋁鋅板相拼聯,這樣使整個櫃體都處在良好接地狀態之中,確保運行操作人員及櫃體安全。
