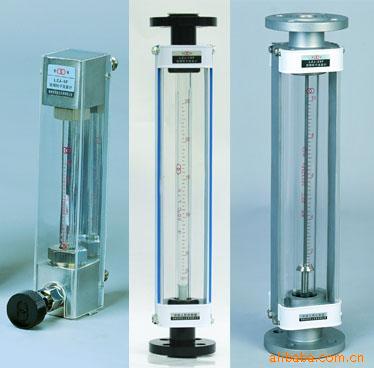

    供應LZB-100S塑料管轉子流量計 法蘭連接轉子流量計 浮子流量計
    商品代碼: 3641954
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

       《常州市雙發熱工機表廠》系生產和加工工業玻璃溫度計的專業制造商。公司主要生產經營溫度計類計量檢測機表及其他機器產品。
      長年來<雙發機表>的全體員工以團結、進取、鉆研、專業的實乾精神,本著“質量是我們的生命”這一宗旨,努力向世界各國,各地區高品質產品的優秀廠商學習。特別是在玻璃溫度計方麵,即保存瞭手工工藝的傳統技能又采用瞭先進的電腦輔助設計技術。產品85%以上遠銷美國、英國、加拿大、希臘、荷蘭、土耳其、以色列、日本、韓國及臺灣香港地區。
      <雙發機表>懷著“讓我們做的更好!”的信念將以優質的產品,高效的工作為所有需要我們產品的客商提供滿意的服務,並期望著世界各地的同行,對我們的產品提出善意的指導和幫助。

    玻璃轉子流量計玻璃轉子流量計(普通型)是一種用來測量液體(液體或氣體)流量的過程檢測表。玻璃轉子流量計(普通型)可廣泛應用於化工、石油、輕工、醫藥、環保、食品、造紙化肥、化纖、染料及科學等部門,玻璃轉子流量計(普通型)亦可為用戶專門配套制造。

    公稱通徑DN

    mm

    型號



    測量范圍















    4





    1~10L/h



    16~160L/h

    4



    +120℃

    ≤1

    6



    2.5~25L/h



    100~1000L/h



    4

    10



    16~160L/h



    250~2500L/h





    15



    40~400L/h



    0.6~6m3/h





    ≤0.6

    25



    100~1000L/h

    2.5~25m3/h



    4

    40



    160~1600L/h

    250~2500L/h





    4~40m3/h

    6~60m3/h





    50



    0.4~4m3/h

    0.6~6m3/h



    10~100m3/h

    16~160m3/h





    80







    1~10m3/h





    5~250m3/h





    4



    ≤0.4

    100





    5-40m3/h





       常州市雙發熱工機表廠是專業生產玻璃溫度計、u型壓力計,玻璃轉子流量計,雙金屬溫度計,二等標準水銀溫度計等產品,公司總部設在江蘇常州,常州市雙發熱工機表廠擁有完整、科學的質量管理體系。常州市雙發熱工機表廠的誠信、實力和產品質量獲得業界的認可。歡迎各界朋友蒞臨常州市雙發熱工機表廠參觀、指導和業務洽談

    概述

    LZB-( )S塑料管轉子流量計錐管等主部件均由ASABS塑料制成,有較好的耐腐性能,產品還具有結構合理、體積小、重量輕、錐管不易破碎等特點,塑料管轉子流量計可廣泛應用於化工、環保、食品等工業部門。

    二、原理與結構

    塑料管轉子流量計的主要測量元件為一根小端向下,大端向上垂直安裝的錐形塑料管及其在內可以上下移動的浮子。當流體自下而上流經錐形塑料管時,在浮子上下之間產生壓差,浮子在此差壓作用下上升。當使浮子上升的力與浮子所受的重力,浮力及粘性力三的合力相等時,浮子處於平衡位置。因此,流經流量計的流體流量與浮子上升高度,即與流量計的流通麵積之間存在著一定的比例關系,浮子的位置高度可作為流量量度。

    三、安裝

    1〕安裝前,應把機表內的泡沫支撐物用工具尖嘴鉗輕輕把它取出,然後重新把它安裝好,在安裝時,要註意橡膠墊圈是否裝在接管的槽內,以防漏水。

    2〕流量計的接口,可用配套的ABS塑料管,或用PVC塑料管,用專用膠水粘合連接,也可用塑料法連接後,再和金屬法蘭連接。

    3〕流量計必須垂直安裝,應無明顯傾斜,其安裝高度,應便於對浮子的讀數,讀數時,視線與浮子應水平。〔一般標準:需用的最佳流量為流量計最大流量的50-70%,盡量不要用到最高數。〕

    4〕在機表的上下遊進出口應保證有5倍機表口徑的直管段。

    5〕被側流體壓力須穩定,如流體太力不穩定,會造成浮子波動,不能正確測量,流量計上遊應設置緩沖器或定值器。

    6〕塑料管轉子流量計應垂直安裝,流量計中心線與鉛垂線的夾角不應超過5度。

    四、使用

    1〕機表使用時,應先緩慢開啟上遊閥門至全開,然後用流量計下遊的調節閥調節流量。機表停止使用時應先緩慢關閉上遊閥門,然後再關閉機表下遊的流量調節閥。

    2〕機表的示值在刻線的中見,依浮子升起的高度由浮子的標尺處讀出示值。

    3〕當錐管和浮子粘污時,應及時清洗。

    4〕定期檢查流量計的誤差,一旦超出規定誤差,應調換浮子和錐管,或者重新標定以得到更好的精度。

    5〕被測流體與流量計標定介質不一致時,需對示值按進行修正。由下式表示

    QS=QN



    QS=實際流量Qn=流量計讀數示值ρn=流量計標定時的介質密度ρs=被測介質的密度ρf=浮子材料的密度

    LZB-( )S短管型技術參數

    口徑

    型號

    流量范圍

    L(mm)

    D1(mm)

    D2(mm)



    接插

    管螺紋

    15

    LZB-15S

    10-100L/h

    200

    Ø20

    G1/2”

    Ø45

    16-160L/h

    25-250L/h

    40-400L/h

    60-600L/h

    25

    LZB-25S

    100-1000L/h

    226

    Ø32

    G3/4”

    Ø68

    160-1600L/h

    250-2500L/h

    300-3000L/h

    32

    LZB-32S

    400-4000L/h

    288

    Ø40

    G1”

    Ø74

    600-6000L/h

    50

    LZB-50S

    1-10M3/h

    341

    Ø63

    G1-1/2”

    Ø98

    1.6-16M3/h

    65

    LZB-65S

    5-25M3/h

    430

    Ø75

    G2”

    Ø122

    8-40M3/h

    12-60M3/h

    LZB-( )S長管型技術參數

    口徑

    型號

    流量范圍

    L(mm)

    D1(mm)

    D2(mm)



    接插

    管螺紋

    15

    LZB-15S

    10-100L/h

    280

    Ø20

    G1/2”

    Ø45

    16-160L/h

    25-250L/h

    40-400L/h

    60-600L/h

    25

    LZB-25S

    100-1000L/h

    380

    Ø32

    G3/4”

    Ø68

    160-1600L/h

    250-2500L/h

    300-3000L/h

    50

    LZB-50S

    0.4-4M3/h

    435

    Ø63

    G1-1/2”

    Ø98

    0.6-6M3/h

    1-10M3/h

    1.6-16M3/h









    LZB-( )S法蘭型技術參數

    口徑

    型號

    流量范圍

    連接高度(mm)



    100

    LZB-100S

    8-50M3/h

    555

    14-90M3/h

    16-120M3/h

    125

    LZB-125S

    25-150M3/h

    555

    25-180M3/h

    25-200M3/h

    150

    LZB-150S

    25-150M3/h

    555

    25-180M3/h

    25-200M3/h
