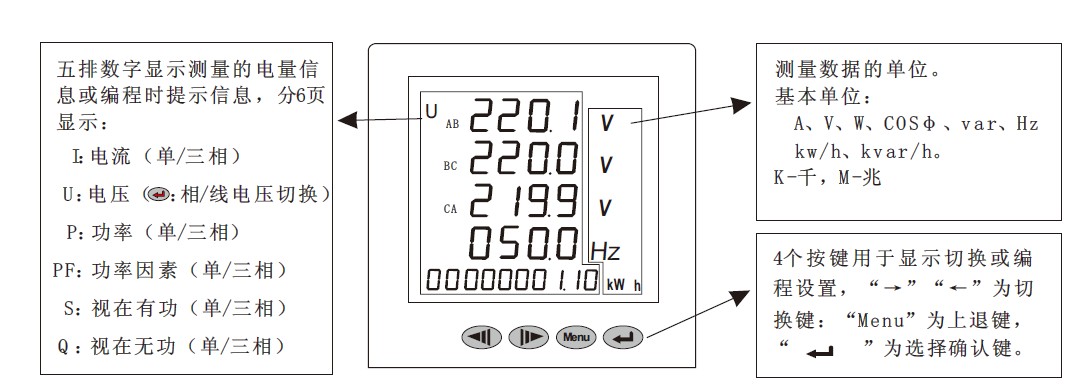

液晶多功能電力機表：

◇ 測量：三相電力網絡的U、I、P、Q、S、PF等全部電量參數。

◇ 計量：有功、無功電能計量。

◇ 顯示：藍色背光大屏幕LCD顯示，清晰美觀。

◇ 數字通訊： RS-485通訊接口，MODBUS-RTU規約，可用於組網通訊。

◇ 電能脈沖輸出：1路有功電能脈沖輸出，1路無功電能脈沖輸出。

◇ 開關量輸入輸出模塊（選擇配置）：可選4路開關狀態輸入監視和遙信，2路可編程報警開關輸出或遙控開關輸出。

◇ 模擬量變送模塊（選擇配置）：可選1路可編程設置0～20mA或4～20mA輸出，可實現傳統變送器功能。

◇ 適用於各種進線回路、大容量配出回路中電參數的完整監測和管理。

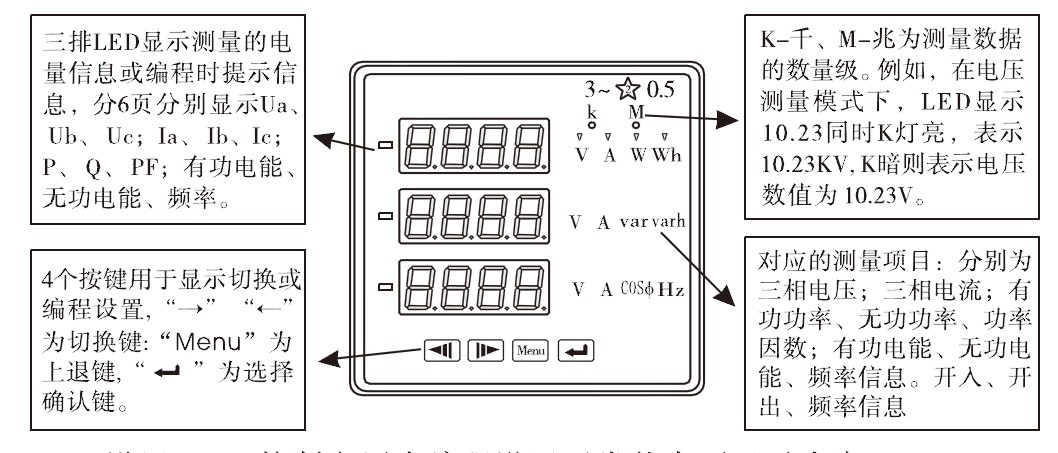

數位多功能電力機表：

◇ 測量：三相電力網絡的U、I、P、Q、S、PF等全部電量參數。

◇ 計量：有功、無功電能計量。

◇ 顯示：可編程3排4位LED切換或循環顯示方式，顯示清晰。

◇ 數字通訊：RS-485通訊接口，MODBUS-RTU規約，可用於組網通訊。

◇ 電能脈沖輸出：1路有功電能脈沖輸出，1路無功電能脈沖輸出。

可選附加功能：

◇ 開關量輸入輸出模塊（選擇配置）：可選4路開關狀態輸入監視和遙信，4路（6方形表為2路）可編程報警開關輸出或遙控開關輸出。

◇ 模擬量變送模塊（選擇配置）：可選4路（6方形表為1路）可編程設置0～20mA或4～20mA輸出，可實現傳統變送器功能。

概述：

多功能電力機表是一種具有可編程測量、顯示、數字通訊和多種輸出功能於一體的電力機表。通過對電網中的電壓、電流回路的交流采樣，經過運算處理後實現對電網中三相電壓、三相電流、有功功率、無功功率、功率因數、頻率和四象限電能的高精度測量和顯示；機表具有多種擴展功能模塊：數字通訊模塊、數字量開關模塊、電能脈沖模塊和模擬輸出模塊，可根據需要靈活選用。RS485的數字接口可實現機表組網絡通訊功能；2路電能脈沖輸出和4路模擬量（4～20mA）輸出功能可實現電能和電量的變送輸出功能；4路開關量輸入和4路開關量輸出功能可實現本地或遠程的開關信號監測和控制輸出功能（“遙信”和“遙控”功能）。

多功能網絡電力機表具有極高的性能價格比，可以直接取代常規電力變送器、測量指示機表、電能計量機表以及相關的輔助單元。作為一種先進的智能化、數字化的電網前端采集元件，CJZ系列網絡電力機表已廣泛應用於各種控制系統、SCADA系統和能源管理系統、變電站自動化、配電網自動化、小區電力監控、工業自動化、智能建築、智能型配電盤、開關櫃中，具有安裝方便、接線簡單、維護方便，工程量小、現場可編程設置輸入參數、能夠完成業界不同PLC、工業控制計算機通訊軟件的組網。

技術指示：

技術參數		指標
精度等級		U、I、F為0.2級，P、Q為0.5級，有功電能為0.5級，無功電能為1級
顯示方式		LCD/LED切換或循環顯示（可編程設置）
電源	工作范圍	AC、DC 85V～265V
電源	功耗	≤5VA

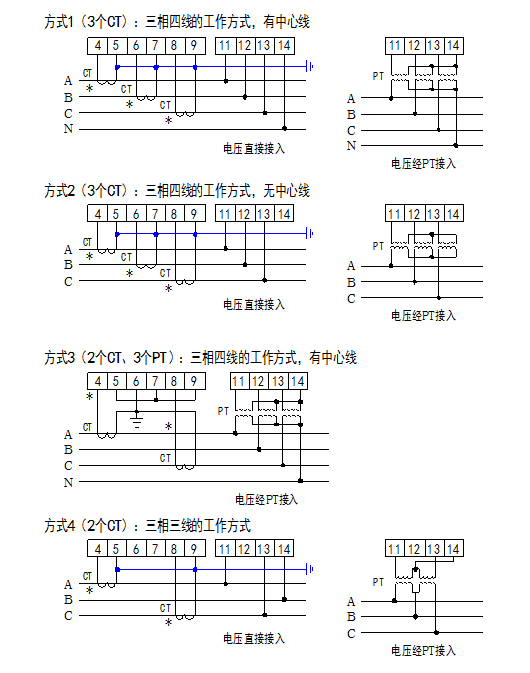

輸入測量	網絡	三相三線、三相四線
	額定值	電壓：AC100V、400V；電流：AC1A、5A（訂貨時標明電壓、電流變比）
	過負荷	持續：1.2倍瞬時：電壓2倍（10秒），電流10倍（5秒）
	功耗	電壓回路功耗< 1VA（每相）電流回路功耗< 0.4VA（每相）
	阻抗	電壓回路阻抗> 200kΩ；電流回路阻抗< 20mΩ
	頻率	50Hz±10%
電能計量		正負有功、無功電能計量
擴展功能	數字通訊接口	標配一路RS-485接口，MODBUS-RTU規約；可選PROFIBUS-DP接口或CANBUS接口
	脈沖輸出（標配）	2路電能脈沖輸出（集電療開路的光耦輸出）
	模擬量輸出（選配）	4路DC 4～20mA的模擬量變送輸出（液晶顯示表和6方形表為1路輸出）
	開關量輸入（選配）	4路開關量輸入，乾接點方式
	開關量輸出（選配）	4路常開觸點的繼電器輸出（液晶顯示表和6方形表為2路輸出），繼電器觸點容量：AC220V/5A
工作環境		-10～60℃，相對濕度≤93%，無腐蝕氣體，海拔高度≤2500m
隔離耐壓		電源/輸入/輸出之間耐壓>2kV
外形尺寸		42方形：120×120×84mm； 96方形：96×96×100mm； 6方形：83×83×92mm
開孔尺寸		2（42方形）：111×111mm； 9（96方形）：91×91mm； 3（6方形）：76×76mm
