商品代碼:3598741

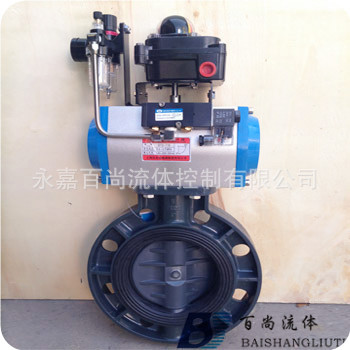

  • GTD160不帶兩端黑蓋子、氣動鋁合金執行器、氣動精小型氣動執行器
    商品代碼: 3598741
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明


















    GT系列氣動執行器

    GTD/E氣動執行器是將輸入的氣壓信號轉換成90度,再以扭轉矩形形式輸出的執行機構。該系列氣動執行器是一種外型小、性能高的的執行結構,分為雙氣控型和單氣控型兩種,與角行程型控制閥組合可用於調節和開關的場合,也可用於其他回轉運動的場合。

    GTD雙作用氣動執行器型號選擇:
    使用雙作用執行器,先確定閥門的扭矩,在正常使用條件下,推薦安全系數為15~20%。再根據閥門使用的流體介質增加安全值。對清潔、潤滑介質增加20%安全值;水蒸氣或非潤滑液體介質增加25%安全值;對非潤滑的漿料液體介質增加40%安全值;非潤滑的乾氣介質增加60%安全值;非潤滑的顆粒介質增加80%安全值。非潤滑用氣體輸送的顆粒粉料介質增加100%安全值;根據上計算的扭矩值及使用氣源壓力查找雙作用執行器的扭矩表,就可得到準確GTD型號。

    GTE單作用(彈簧復位)氣動執行器型號選擇:
    使用單作用執行器,根據上述計算的扭矩值及使用氣源壓力,查找單作用扭矩表,先查得彈簧復位終點,再查氣源工作壓力終點,氣源壓力扭矩應該大於彈簧復位扭矩,可得到準確的GTE型號。 說明:GTE單氣控型輸出扭矩表中,彈簧復位“終點”扭矩即為關閉閥門的扭矩,彈簧復位“開始”扭矩即為打開閥門時的扭矩。相對應的氣源壓力開始的扭矩即關閉閥門狀態的扭矩,氣源壓力終點扭矩即為打開閥門的扭矩。

    GTD/E氣動執行器結構特點
    1)、擠壓成型的鋁合金缸體,經硬質氧化處理,表麵質地堅硬,耐磨性強。
    2)、緊湊的雙活塞齒輪、齒條式結構,嚙合精確,傳動平穩,安裝位置對稱,輸出扭矩恒定。
    3)、活塞、齒條和輸出軸的活動部位均安裝F4導向環,實現低摩擦,長壽命,避免金屬間的接觸。
    4)、缸體、端蓋、輸出軸、彈簧、緊固件等均經防腐處理。
    5)、單氣控型執行器的彈簧經預壓後安裝,可安全、方便的拆卸和組裝。
    6)、氣動執行器在全開和全關位置均可進行0度或90度正負5度的雙向行程調節。
    7)、安裝連接尺寸符合ISO5211、DIN3337和VD1/VDE3845以及NUMAR標準,確保GTD32氣動執行器間的互換性和方便安裝電磁閥、限位開關等附件。
    8)、輸出軸的安裝連接孔有多種形狀(四方孔、軸鍵孔、扁孔)供選擇
    9)、外形美觀而精巧,重量輕,具有防水密封結構。
    10)、有常溫型、高溫型、低溫型。在常溫工作條件下使用丁腈橡膠,在高溫或低溫時采用氟橡膠或矽橡膠

    GTD/E氣動執行器主要型號:
    雙作用:GTD52,GTD63,GTD83,GTD110,GTD127,GTD160,GTD190,GTD210等。
    單作用:GTE52,GTE63,GTE83,GTE110,GTE127,GTE160,GTE190,GTE210等。

    GTD/E氣動執行器其他說明:
    欲瞭解GTD/E氣動執行器性能參數、GTD/E氣動執行器連接尺寸、GTD/E氣動執行器輸出扭矩、GTD/E氣動執行器材質說明、GTD/E氣動執行器選型說明、GTD/E氣動執行器安裝調試及維護說明、GTD/E氣動執行器價格等信息,請致電本公司或者在線咨詢。

    GTD/E氣動執行器技術數據說明

    工作介質乾燥、清潔不含腐蝕性氣體
    工作氣源壓力雙作用式:2-8bar
    單作用式:4-8bar
    工作溫度常溫型:-20°C~+80°C (丁腈橡膠O型圈)
    高溫型:-20°C~+160°C(氟橡膠O型圈)
    低溫型:-40°C~+80°C(矽橡膠O型圈)
    回轉角度標準型:90°±5° 非標準型0-180°
    輸出扭矩雙作用型:4~10560N.m 單作用型:6.9~2688N.m
    接口螺紋GT52-GT83 G1/2" GT110-GT350 G1/4"

    GT氣動執行器 解剖圖及部件材質說明

    KFF科菲GT氣動執行器 解剖圖及部件材質說明

    序號名稱數量序號名稱數量序號名稱數量
    1殼體18軸中墊圈215端蓋密封圈2
    2活塞29上軸承116活塞向導環2
    3旋轉軸110軸上平墊圈117活塞軸瓦2
    4端蓋211軸下o型圈118端蓋平墊圈2
    5彈簧/彈簧座8-1212軸上o型圈119調節螺栓2
    6下軸承113螺栓密封o型圈120六角螺母2
    7彈性擋圈114活塞o型圈121內六角螺栓8

    GTD雙作用氣動執行器輸出扭矩表

    型號工作氣源壓力(bar)
    2345678
    GTD529131721252933
    GTD6313192530354348
    GTD833045607488103118
    GTD11075112150185223260298
    GTD127119180240295350415475
    GTD160235355475590700825945
    GTD1904406678901100133015551776
    GTD2104887359701200145017001900

    GTE單作用彈簧復位氣動執行器輸出扭矩表

    型號彈簧數量工作氣源壓力(bar)彈簧復位
    345開始終點
    開始終點開始終點開始終點
    GTE52109.740.8413.9515.86.9
    12121.918.98.2
    GTE631014.21.320.37.423.110.2
    1218.12.727.812.4
    GTE831033.88.648.623.450.629.9
    1244.113.860.260
    GTE110108913126.250.213672
    12114.218.216898
    GTE1271014031199.491.2206.3115
    12182.552.5245173
    GTE1601029986418205386206
    122667385126465305
    GTE1901036059584281806503608360
    12529168751390721365
    GTE21010365147612391857636586432
    1230129545273790518704889

    GT氣動執行器工作原理

    KFF科菲GT氣動執行器工作原理

    GT氣動執行器安裝尺寸

    KFF科菲GT氣動執行器安裝尺寸

    GT氣動執行器 容量 重量及開啟時間說明

    雙作用型容量L重量KG單作用型容量L重量KG開啟時間S
    GTD520.230.9GTE520.121.6《0.5
    GTD630.441.5GTE630.222.3《0.5
    GTD830.882.6GTE830.414.1《1.5
    GTD1101.986.1GTE1100.929.3《2
    GTD1273.139.2GTE1271.513.9《2.5
    GTD1606.216.7GTE1603.024.8《4
    GTD19011.827.1GTE1905.740.8《5
    GTD21016.532.2GTE2108.146.9《7

    GT氣動執行器 安裝 調試及維護說明 買氣動執行器,找百尚。
    1、GT系列氣動執行可與閥門直接連接,也可以通過支架和接頭與閥門安裝連接。
    2、安裝時必須保證氣動執行器的輸出軸與閥門軸的同度軸。
    3、管接頭及導管內部應清洗乾凈。
    4、電磁閥、電氣定位器、電磁轉換器、氣源三聯件、回信器等應按說明書進去安裝和調試。
    5、氣動執行器雙端的調節螺栓,可以微量調節閥門的開啟角度,調整後必須將螺母擰緊。
    6、執行器和閥門應同時調試,對閥門加壓到額定壓力,氣動執行器通氣,觀察閥門開關情況,應轉動靈活。
    7、安裝電磁閥的氣動執行器,調試時應先用手動按鈕操作(紅色按鈕)調試,然後在通電調試、
    8、氣源要保持乾燥、清潔,定期對於執行器配套使用的空氣過濾器放水及排污。
    欲瞭解GT氣動執行器價格及詳細說明請來電:15267706564

    GTD52雙作用氣動執行器,GTD63雙作用氣動執行器,GTD83雙作用氣動執行器,GTD110雙作用氣動執行器,GTD127雙作用氣動執行器,GTD160雙作用氣動執行器,GTD190雙作用氣動執行器,GTD210雙作用氣動執行器,GTD250雙作用氣動執行器
    GTE63單作用氣動執行器,GTE83單作用氣動執行器,GTE110單作用氣動執行器,GTE127單作用氣動執行器,GTE160單作用氣動執行器,GTE190單作用氣動執行器,GTE210單作用氣動執行器,GTE250單作用氣動執行器
