    廠傢供應CQ不銹鋼磁力泵 專業生產CQ型耐酸堿磁力泵 磁力化工泵
    商品代碼: 3573505
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

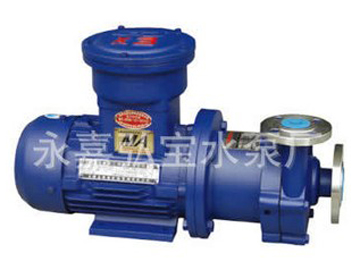

    CQ型不銹鋼磁力驅動泵

    CQ型不銹鋼磁力驅動泵

    【CQ型不銹鋼磁力驅動泵】產品簡介

    CQ型不銹鋼磁力驅動泵(簡稱磁力泵)是將永磁聯軸器的工作原理用於離心泵的新產品,設計合理、工藝先進,具有全密 封、無泄漏、耐腐蝕的特點,其性能達到國外同類產品的先進水平。磁力泵以靜密封取代動密封,使泵的過流部件 處於完全密封狀態,徹底解決瞭其它泵的機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的 工程塑料、鋼玉陶瓷、不銹鋼作為制造材料,因此它具有良好的抗腐蝕性能,並可以使被輸送介質免受污染。

    【CQ型不銹鋼磁力驅動泵】型號意義

    【CQ型不銹鋼磁力驅動泵】產品特點

    磁力泵以靜密封取代動密封,使泵的過流部件處於完全密封狀態,徹底解決瞭其它泵機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的工程塑料、剛玉陶瓷,不銹鋼等作為制造材料,因此它具有良好的抗腐蝕性能,並可以使被輸送介質免受污染。
    過流部件彩不銹鋼、高密度碳、高純氧化鋁陶瓷、填充聚四氟乙烯等耐腐蝕材料制造,加上無泄漏密封結構設計,確保化學流體的安全輸送。
    泵的最高效率達到50-55%,泵的設計過程是充分考慮瞭節能。
    結構簡單,主要部件模塊化,以便於簡便快速成的拆卸和檢查。易損件可單獨更換。

    【CQ型不銹鋼磁力驅動泵】材質種類

    (1)工程塑料泵(增強聚丙烯)型號有8CQ—2、10CQ—3、14CQ—5、16CQ—8、20CQ—12、32CQ—15、40CQ—20、50CQ—25、50CQ—32、65CQ—32。
    (2)不銹鋼泵(1Cr18Ni9Ti)型號有16CQ—8、20CQ—12、32CQ—15、32CQ—25、40CQ—20,40CQ—32、50CQ—25,50CQ—32,50CQ—50,65CQ—25,65CQ—32、80CQ—35、80CQ—50、100CQ—35、100CQ—50、125CQ—20、125CQ—32、150CQ—20、150CQ—32。

    【CQ型不銹鋼磁力驅動泵】產品用途

    磁力泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便。可廣泛應用於化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類,稀有貴重液、毒液、揮發性液體,以及循環水設備配套、過濾機配套。特別是易漏、易燃、易爆液體的抽送,選用此泵則更為理想。

    【CQ型不銹鋼磁力驅動泵】結構爆炸圖

    註泵體材質304不銹鋼;動環材質填充四氟;靜環材質陶瓷;葉輪304不銹鋼;密封圈橡膠;隔板304不銹鋼;軸套填充四氟;壓蓋:304不銹鋼;泵軸:304不銹鋼;內磁鋼總成:304不銹鋼+磁鐵;隔離套:304不銹鋼;外磁鋼總成鑄鋼+磁鐵

    【CQ型不銹鋼磁力驅動泵】性能參數

    型號口徑流量(m3/h)揚程(m)電機功率(kW)電壓 (V)材質
    進口(mm)出口(mm)
    14CQ-514101.250.12220/380不 銹 鋼
    16CQ-816121.880.18220/380
    20CQ-1220123120.37220/380
    25CQ-1525205.4151.1380
    32CQ-1532256.5151.1380
    32CQ-2532254.8251.1380
    40CQ-20403210202.2380
    40CQ-32403211.5324380
    50CQ-25504014.4254380
    50CQ-32504013.2324380
    50CQ-5050327.8505.5380
    65CQ-25655016.8255.5380
    65CQ-32655025327.5380
    80CQ-328065503211380
    80CQ-508065505015380
    100CQ-3210080603215380
    100CQ-5010080605018.5380
    註:表中16CQ-8---100CQ-50都可配防爆電機

    【CQ型不銹鋼磁力驅動泵】安裝與使用

    1.磁力泵應水平安裝,不宜豎立,塑料泵體不得承受管路重量,對於特殊要求垂直安裝的場合,電機務必朝上。
    2.當抽吸液麵高於泵軸心線時,起動前打開吸入管道閥門即可,若抽吸液麵低於泵軸收線時,管道需配備底閥。
    3.泵使用前應進行檢查,電機風葉轉動要靈活,無卡住及異賞聲響,各緊固件要緊固。
    4.檢查電機旋轉方向是否與磁力泵轉向標記一致。
    5.電機啟動後,緩慢打開排出閥,待泵進入正常工作狀態後,再將排出閥調到所需開度。
    6.泵停止工作前,應先關閉排出閥門,然後關閉吸入管閥門。

    【CQ型不銹鋼磁力驅動泵】使用註意事項

    1.因磁力泵軸承的冷卻和潤滑是靠被輸送的介質,所以絕對禁止空運轉,同時避免在工作中途停電後再啟動時所造成吋空載運轉。
    2.被輸送介質中,若含有固體顆粒,泵入口要加過濾網如含有鐵磁質微粒.需加磁性過濾器。
    3.泵在使用中環境溫度應小於40℃ ,電機溫升不得超過75℃ 。
    4.被輸送的介質及其溫度應在泵材允許范圍內。工程塑料泵的使用溫度<60℃,金屬泵的使用溫度<100℃,輔送吸入壓力不大於0.2MPa,最大工作壓力1.6MPa、密度不大於1600^kg/m3,,粒度不大於30 X 10-6㎡/S的不含硬顆粒和纖維的液體。
    5.對於輸送液為易沉淀結晶的介質,使用後應及吋清洗,排凈泵內積液。
    6.磁力泵運行500小時後,應拆檢軸承和端麵動環的磨損惰況,若軸承和軸套的間隙大於0.5~1mm,葉輪軸向竄動1. 5?2mm時,應更換軸承和軸向動環。
