產品概述:

　　博生公司生產的QBY-10型鋁合金氣動隔膜泵是一種新型輸送機械，是目前國內最新穎的一種泵類。采用壓縮空氣為動力源，對於各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。其性能參數與聯邦德國的WLLDENPVMPS、美國的MARIOWPUMPS相近。
　　博生公司目前已形成系列化生產鋁合金氣動隔膜泵，共有八種規格直徑：φ10mm（3/8'）、φ15mm（1/2'）、φ25mm（1'）、φ40mm（11/2'）、φ50mm（2'）、φ65mm（21/2'）、φ80mm（3'）、φ100mm（4'）。氣動隔膜泵四種材質：鋁合金、鑄鐵、不銹鋼、工程塑料。隔膜泵根據不同液體介質分別采用丁晴橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯隔膜。以滿足不同用戶的需要。
　　該泵自1986年投產以來，已被國內一千多傢石油、化工、電子、陶瓷、紡織系統單位采用，安置在各種特殊場合，用來抽送種常規泵不能抽吸的介質，均取得瞭滿意的效果。

型號意義:

使用范圍:

1.氣動隔膜泵吸花生醬、泡菜、土豆泥、小紅腸、果醬、蘋果醬、巧克力等。
2.泵吸油漆、樹膠、顏料。
3.粘合劑和膠水、全部種類可用泵吸取。
4.各種瓦、瓷、磚器及陶器釉漿。
5.油井鉆好後，用泵吸沉積物及灌漿。
6.泵吸各種乳劑和填料。
7.泵吸各種污水。
8.用泵為油輪，駁船清倉吸取倉內污水。
9.啤酒花及發酵粉稀漿、糖漿、糖蜜。
10.泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11.各種橡膠漿。
12.各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13.各種劇毒、易燃、易揮發液體。
14.各種強酸、強堿、強腐蝕液體。
15.各種高溫液體最高可耐150℃。
16.作為各種固液體分離設備的前級送壓裝置.

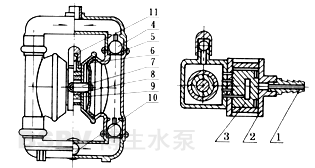

結構說明:

1	進氣口	6	隔膜片	11	排氣口
2	配氣閥體	7	連桿
3	配氣閥	8	連桿銅套
4	圓球	9	中間支架
5	球座	10	泵進口

性能參數:

型號	流量 m³/h	揚程 m	出口壓力 kgf/cm²	吸程 m	最大允許通過顆粒 φ(mn)	最大供氣壓 Kgf/cm²	最大空氣消耗量 m³/min
QBY-10	0～0.8	0～50	6	5	1	7	0.3
QBY-15	0～1	0～50	6	5	1	7	0.3
QBY-25	0～2.4	0～50	6	7	2.5	7	0.6
QBY-40	0～8	0～50	6	7	4.5	7	0.6
QBY-50	0～12	0～50	6	7	8	7	0.9
QBY-65	0～16	0～50	6	7	8	7	0.9
QBY-80	0～24	0～50	6	7	10	7	1.5
QBY-100	0～30	0～50	6	7	10	7	1.5

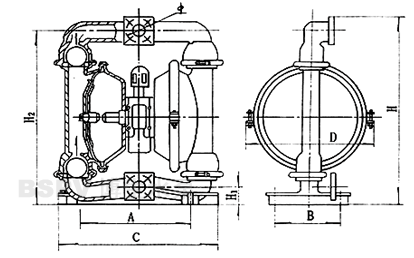

安裝尺寸:

型號	A	B	C	D	H	H1	H2	Φ	底肢螺栓	泵進口尺寸	泵出口尺寸	進氣口外徑	重量 (kg)
QBY-10	140	-	180	150	225	18	200	-	Φ8	3/8"(絲扣)	3/8"(絲扣)	8	7
QBY-15	140	-	180	150	225	18	200	-	Φ8	1/2"(絲扣)	1/2"(絲扣)	8	7
QBY-25	220	170	365	200	480	45	460	-	Φ10	1"(絲扣)	1"(絲扣)	10	20
QBY-40	220	170	365	250	480	45	460	-	Φ10	11/2"(絲扣)	11/4"(絲扣)	10	24
QBY-50	340	230	570	340	740	80	700	110	Φ12	2"(法蘭)	2"(法蘭)	14	50
QBY-65	340	230	570	340	740	80	700	110	Φ12	21/2"(法蘭)	21/2"(法蘭)	14	56
QBY-80	360	240	600	450	900	105	860	175	Φ14	3"(法蘭)	3"(法蘭)	16	70
QBY-100	360	240	600	450	930	105	860	750	Φ14	4"(法蘭)	4"(法蘭)	16	78
