水泵控制櫃

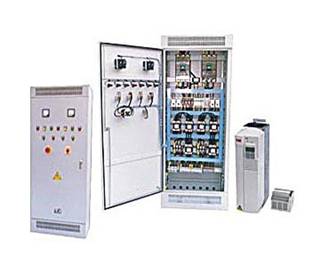

本單位生產的水泵控制櫃(簡稱:控制櫃)系技術部科研人員研發的國內新穎的給排水自動控制裝置,分直接起動(0.75~15KW),自耦減壓起動(15KW~200KW)及Y—△降壓起動(15KW~132KW)三大類。根據不同的需要,設置瞭液位控制型、壓力控制型、溫度控制型、時間控制型、空調聯控型、潛污泵專用型及消防控制型等七大類型,並具有主回路短路、缺相、過載、過流及專用泵的泵體泄漏、定子繞組的超溫等保護功能。另外,各型又分單控型,多泵主用、備用互控型,主、備互控型產品都具備故障時主用泵自動切除,備用泵自動投入無水停機、自動交換輪換、超水位停機報警等功能。廣泛應用於農業生產、市政工程、高層建築的給排水、消防、噴淋、增壓泵的自動控制及空調冷熱水循環泵控制鍋爐補水等多種場合,也適合其它交流電機的控制及起動,是各類水泵理想的配套產品。

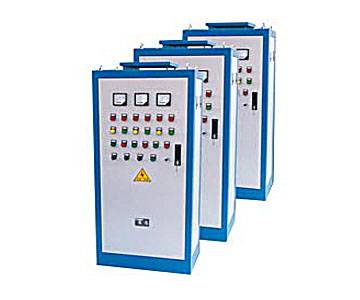

TPB全自動變頻調速控制櫃
QJX星三角啟動控制櫃

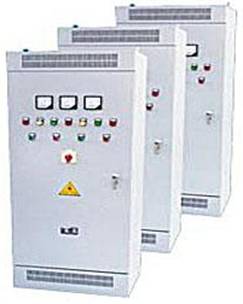

QZD直接啟動控制櫃
JJI自耦減壓啟動控制櫃
Q | J | B | Z |
直接啟動 | Y—△啟動 | 自藕降壓啟動 | 軟啟動 |
2.控制臺數及方式
1 | 2 | 3 | 4 |
單控 | 一控二 | 一控三 | 一控四 |
3.控制特征
L | P | T | S | C | X | B | SKD |
液位控制 | 壓力控制 | 溫度控制 | 時間控制 | 空調水 泵控制 | 消防、噴淋控制 | 潛水泵專用控制 | 帶雙電 源控制 |
工作條件
a、周圍最高空氣溫度不超過40℃,最低溫度不低於-5℃。
b、周圍空氣溫度24h的平均溫度不超過35℃。
c、安裝地點海拔高度不超過2000m。
d、空氣月平均最大濕度不大於90%(平均氣溫在25℃時)。
e、周圍空氣中無爆炸危險的介質且介質中無足以腐蝕金屬和破壞絕緣氣體及導電塵埃。
f、工作電壓在380±10%。

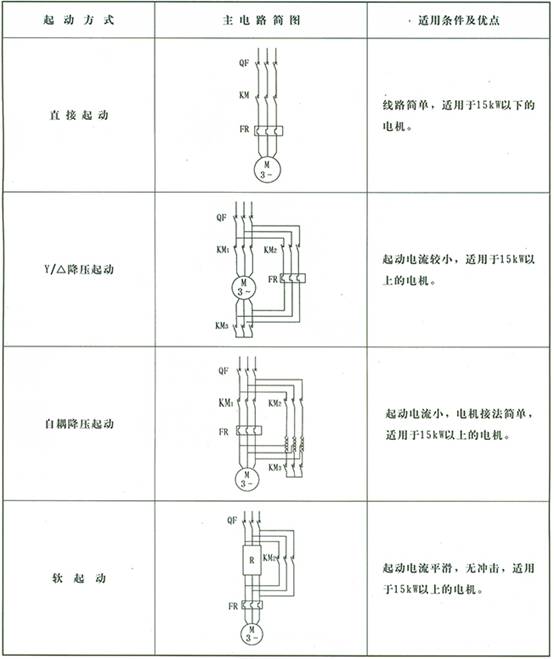

起動方式一次方案一覽表
起動方式一次方案一覽表
控制類型功能就特點說明
L型:液位控制。采用出廠時附帶的高性能key浮球開關,可實現按液位高低的變化自動控制給水、排水。主要用於有水箱的場合。
P型:壓力控制。以外接電接點壓力表或壓力開關等作傳感信號,可根據檢測到的管網壓力變化自動開泵、停泵。本箱也同時適用於按鈕遙控方式。主要用於生活給水及消防穩壓系統
T型:溫度控制。以溫度傳感器等作檢測元件,配用溫度控制器,根據設定的溫度范圍開泵、關泵,主要用於恒溫、熱交換系統等。
S型:時間控制。本型采用微機時鐘控制器,用戶可根據定時需要控制水泵的開啟和關閉。主要用於各種有規律的間歇式供水場合。
C型:空調專用控制。本型是專為空調水泵設計的配套產品,水泵開啟由控制中心操作,實現空調水泵與空調機組的聯動,水泵運行時輸出一個供制冷機組開機的控制接點,實現必須先開水泵後開機組的控制程序,確保空調系統安全運行。
X型:消防專用控制。本型按國傢消防規范設計。消防、噴淋泵的啟動可由①機箱麵板手動,②消火栓按鈕啟動,③壓力開關啟動,④消防中心DC24V啟動。並有輸給消防中心的各泵開停狀態答問信號。如用戶需要雙電源自動切換裝置和消防泵定期巡檢功能,請在訂貨時寫明。
W型:潛污泵專用控制。本型是根據潛水泵的特殊工況設計的。采用浮球開關或電療等來實現高液位開泵,低液位停泵。並具有泵體泄漏保護和泵電機定子繞組過熱保護。

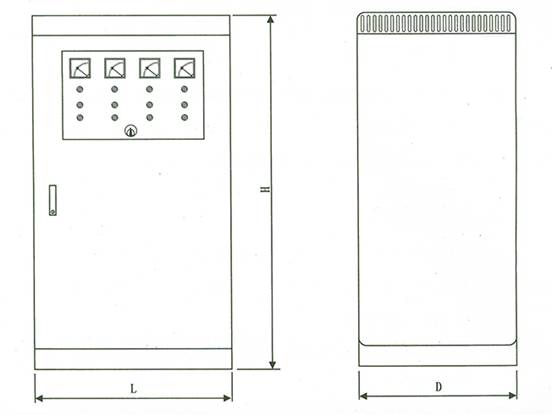

控制箱、櫃外形尺寸圖
控制箱、櫃外形尺寸圖
參數一覽表
1、直接啟動
序號 | 功率 | 電流 | 櫃體(H×L×D) | |||
一控一 | 一控二 | 一控三 | 一控四 | |||
1 | 0.75 | 1.5 | 400×300×200 | 500×400×200 | 600×400×200 | 800×600×250 |
2 | 1.1 | 2.2 | 400×300×200 | 500×400×200 | 600×400×200 | 800×600×250 |
3 | 1.5 | 3 | 400×300×200 | 500×400×200 | 600×400×200 | 800×600×250 |
4 | 2.2 | 4.4 | 400×300×200 | 500×400×200 | 600×400×200 | 800×600×250 |
5 | 3 | 6 | 400×300×200 | 500×400×200 | 600×400×200 | 800×600×250 |
6 | 4 | 8 | 400×300×200 | 500×400×200 | 600×400×200 | 800×600×250 |
7 | 5.5 | 11 | 400×300×200 | 500×400×200 | 800×600×250 | 800×600×250 |
8 | 7.5 | 15 | 400×300×200 | 500×400×200 | 800×600×250 | 800×600×250 |
9 | 11 | 22 | 500×400×200 | 600×400×200 | 800×600×250 | 800×600×250 |
10 | 15 | 30 | 500×400×200 | 600×400×200 | 800×600×250 | 800×600×250 |
2、自藕減壓啟動、軟啟動控制櫃
3、星三角減壓啟動
訂購註意事項:
水泵控制櫃產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息,僅為江蘇凱旋水泵控制櫃說明書的一部分,供選型參考之用,詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由於編輯水平有限,錯誤和不妥之處在所難免,真誠希望您批評指正。
