    供應青島檢驗鑄鐵方箱
    商品代碼: 3321990
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明





    一.  鑄鐵方箱用於劃線的使用方法:

    鑄鐵方箱是有灰口鑄鐵制成,一般是100毫米500毫米見方的正方體,尺寸精度在0.01毫米之內,相對平麵互相平行,相鄰平麵互相垂直,允許誤差均在0.01毫米之內。方箱也有許多種。有些工件用C形夾頭夾在方箱上,翻轉方箱就可一次劃出全部互相垂直的線來。為瞭便於夾持各種工件(包括軸類工件),可采用附有夾持裝置,帶V型槽的特殊方箱。

    鑄鐵方箱也可用於把工件平行墊高,當高度遊標尺不夠高時,也可在高度遊標尺下墊上一、二、三塊方箱,這樣可劃出比高度遊標尺的刻度高100200300毫米的線來。方箱用於檢驗、測量、劃線、設備安裝、工業工程的施工。用於零部件平行度、垂直度和檢驗和劃線,萬能方箱用於檢驗或劃精密工件的任意角度線。

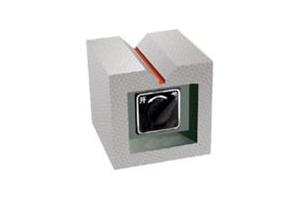

    磁性方箱的特點:在上表麵、兩側和V型麵有磁力,V型麵解決瞭不規則工件的測量。磁性方箱制造精度高,V麵兩部分角度相同,操作便當,V型麵測量直徑在Φ20mm內。



    1. 用途:方箱主要用於零部件的平行度、垂直度等的檢驗和劃線。方箱是用鑄鐵或鋼材制成的具體6個工作麵的空腔正方體,其中一個工作麵上有V型槽。方箱檢定的環境條件:常溫、常濕。

    2.要求:方箱各工作麵不能有銹跡、劃痕、裂紋、凹陷以及影響計量性能的其他缺陷。                                                                                                       3. 精度 : 對於刮制方箱除檢定平麵度外,還要用塗色法檢定接觸斑點。在邊長為25mm任意正方形內斑點數為:1級、2級不少於25點;3級不少於20點。



    A

    B

    H

    E

    工作磁力(kg)

    100

    100

    100

    25

    40

    150

    150

    150

    25

    40

    200

    200

    200

    30

    50

    250

    250

    250

    30

    50

    300

    300

    300

    35

    60
