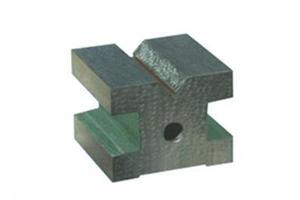

V型架的標準：按國傢GB4972-85標準制造，一般都成對供應，是一個四棱體，工作麵上帶有的90度的槽。主要用於軸類零件的檢驗和劃線。 V型架的用途：用於軸類檢驗，校正，劃線 ，還可用於檢驗工件垂直度，平行度。 V型架的規格：（mm)：35x35x30 6060x50 105x105x80 規格 | 工作麵平麵度 | V型槽對底麵平行度 | V型槽對側麵平行度 | V型槽對兩側麵對稱度 | V型槽對端麵的垂直度 | 精度等級 | 0級 | 1級 | 2級 | 0級 | 1級 | 2級 | 0級 | 1級 | 2級 | 0級 | 1級 | 2級 | 0級 | 1級 | 2級 | I型 | 35×35×30 | 1 | 2 | 3 | 2.5 | 5 | 10 | 2.5 | 5 | 10 | 5 | 10 | 20 | 5 | 5 | 10 | 60×60×50 | 1 | 2 | 3 | 2.5 | 5 | 10 | 2.5 | 5 | 10 | 5 | 10 | 20 | 5 | 5 | 10 | 105×105×80 | 1.5 | 3 | 5 | 4 | 8 | 15 | 4 | 8 | 15 | 8 | 16 | 30 | 8 | 8 | 15 | II型 | 100×100×65 | | | | | 10 | 20 | | 10 | 20 | | 20 | 40 | | | | 150×150×80 | | | | | 15 | 25 | | 15 | 25 | | 30 | 50 | | | | 200×200×90 | | | | | 15 | 25 | | 15 | 25 | | 30 | 50 | | | | 300×300×120 | | | | | 20 | 30 | | 20 | 30 | | 40 | 60 | | | |
|
