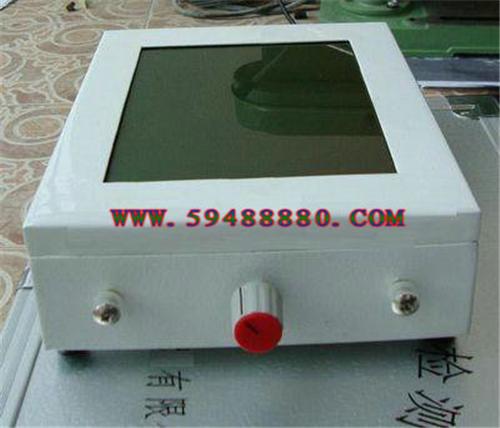

傳統錨桿檢測機(精度配置) 型號:WZJMH-C2 | 貨號:ZH5847 |
產品簡介: 精度配置:可檢測錨桿長度、密實度、缺陷位置;傳統人工控制超磁發射機采樣 應用范圍: 1.錨桿長度、灌漿密實度和錨固缺陷位置-全麵檢測; 2.長期運行錨桿的工作狀態檢測; 3.錨固工藝的快速選取:對不同錨固方法錨固的錨桿進行快速測試,可以對比評價其灌漿質量,選擇最合適的錨固工藝。 工作原理: 錨桿無損檢測機由震源、檢波器、主機和分析處理軟件組成。震源產生的彈性波,沿著錨桿傳播並向錨桿周圍輻射能量,檢波器檢測到反射回波,並由檢測機對信號進行分析與存儲。反射信號的能量強度和到達時間取決於錨桿周圍或端部的灌漿狀況。通過對信號進行處理和分析,可以確定錨桿長度以及灌漿的整體質量 機器特色: 1.采樣精度高:機器AD采樣精度為24位,采樣率為333kHz,長度精度可達到8mm; 2.功耗低,連續工作時間長:機器工作電壓僅6伏,功耗0.8瓦,電池充電一次可以使用30小時; 3.儲量大:可存儲2.4萬條實測數據; 4.對比性好:采樣重復性好,大屏幕顯示,同時顯示三條曲線; 5.便攜性好:主機尺寸230mm×180mm×65mm,×2.0kg,可單人工作; 6.界麵美觀完好:機器中文界麵,輸入簡單快捷; 7.分析軟件功能強大:能智能建立錨桿錨固模型及相應分析參數,有多種輔助分析功能,如:數字濾波、頻譜分析、積分、微分及相位分析和反射波自動提取功能(依據軍事雷達信息捕作理論); 8.直接將檢測結果導入到EXCEL數表,打印檢測結果圖表; 9.結果報告輸出模式和內容可根據需要定制,靈活方便。 技術參數: 1.可測錨桿長度:1m~30m; 2.幅值測量級線性:±0.3dB/6dB; 3.聲時長度不確定度:<1.0%(錨桿長度大於1m); 4.固態電子盤容量:128M; 5.A/D采樣精度24位,浮點放大,采樣率333kHz; 6.液晶顯示:8寸全反,顯示精度640×480象素; 7.光電旋鈕操作控制; 8.電池容量:充電4小時,可連續工作30小時,帶背光工作6小時; 9.激發震源:可配沖擊震源、大功率超磁聲波發射震源和手錘等; 符 合: 《錨桿噴射混凝土支護技術規范GB50086-2001》 《水電水利工程物探規程DL/T5010-2005》 《錨桿錨固質量無損檢測技術規程》 |
