QCX-GL型起重量限制器使用說明

一、概述：

起重量限制器（以下簡稱限制器）是我公司專業生產用於橋吊、門吊等起重設備上限制起重量的安全保護裝置。該裝置由控制器和傳感器兩大部分組成，能顯示起吊重物重量，防止人身事故，因此它對冶金、礦山、碼頭、倉儲等行業現代化安全生產具有極重要意義。

二、限制器的主要特點：

2.1由於采用瞭先進的抗乾擾器件和獨到的軟件設計,本裝置有極強的抗乾擾能力;

2.2為瞭消除傳感器,放大器長期工作產生的變化所帶來的影響,本裝置采用瞭零點自動跟蹤記憶技術,確保稱重的精度.

2.3為瞭便於安裝,本裝置的各部件在工廠已按技術標準用精密機器分別調校,現場安裝時一般不再需要進行調試(見安裝和調試部分)

2.4為瞭便於精確顯示稱重值,限制器采用瞭軟件調節記憶技術,調整時便捷直觀,售後服務及現場維修方便,可靠.

三、技術指標

3.1適用范圍:3T-200T各種規格的橋式或門式起重機.(其他類型的起重機械可按用戶要求定制)

3.2系統誤差:小於±5%(F.S)

3.3報警方式:聲光報警

(1)預報警點:當起吊重量達到額定起吊重量的90%時,發出斷續的報警聲,綠聲指示燈亮,顯示重物重量.

(2)額定值報警:當起吊重量達到額定起吊重量的100%時,再次發出斷續的報警聲,黃色指示燈亮,顯示重物重量.

(3)立即報警:當起吊重量達到額定起吊重量的105%時.再次發出連續的報警聲,紅色指示燈亮,且延時2秒自動切斷起重機上升接觸器電源,同時顯示重物重量.

3.4傳感器的靜強度:傳感器的靜強度為額定載荷的1.5倍.

3.5工作溫度:-20℃――＋60℃;

3.6相對濕度:20%--95%

3.7電源電壓:AC220V,50HZ,耗電量5W或按用戶要求；

3.8繼電器觸點容量:繼電器觸點容量為AC380V,3A;

3.9控制器的耐壓:為2000V

3.10顯示方式:單四位高亮度LED(紅色)數字顯示起重量,小數點自動切換。

五、安裝調試:

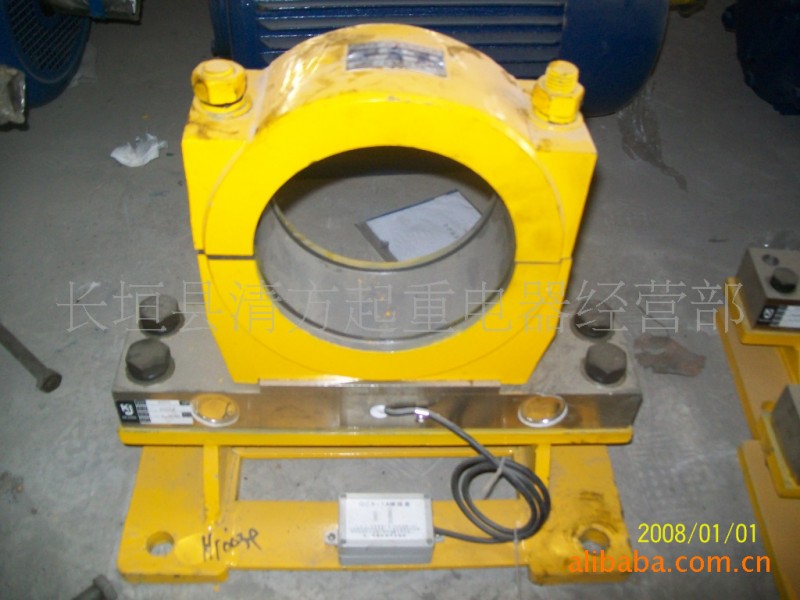

5.1傳感器的安裝:將傳感器聯同底座一起安裝於卷筒一端(即卷筒囝軸承座處)調節好中心高度,軸承中心線要求與卷筒中心線一致,誤差要求與起重機安裝精度的規范一致,扭緊各處螺釘.如果傳感器安裝在露天使用的起重機上,則應加防雨罩,傳感器要可靠接地.

5.2控制器的安裝:將控制器懸掛安裝於司機室中,便於司機觀察的位置上.要求安裝結實穩固,不得搖晃.控制器不得安裝於直接雨淋或其他水源射噴的地方.控制器的220V交流電源應接到起重機的控制電源端,隻要起重機在工作狀態,控制器必須自動通電,而不受其他電器設備的控制.傳感器與控制器的連接用RVVP4×0.15和聚氯乙烯絕緣護套屏蔽電纜聯接，和其他控制線一起懸掛於電纜架上與起重機小車一起移動。控制器外殼必須可靠接地。控制器的安裝和接線必須符合“GB6067-85《起重機械安全規程》3條有關要求。”

註意：電源電壓220V。控制觸點為常閉

5．4機表設置說明：用戶也可以根據需要自己設定報警機控制點。
