風速風向機暨風速風向傳感器,全稱為NZ100SX大氣風速風向機,由風速傳感器和風向傳感器組成。風杯采用碳纖維材，強度高，起動好。風向重錘采用附翼板，提高瞭動態特性。WC-1風傳感器互換性好、量程大、線性好、抗雷擊能力強、工作可靠。該傳感器廣泛用於氣象、海洋、環境、機場、港口、工農業計交通等領域。

風速風向機主要技術指標

風速風向機工作原理

風速傳感器的感應元件是三杯風組件，由三個碳纖維風杯和杯架組成。轉換器為多齒轉杯和狹縫光耦。當風杯受水平風力作用而旋轉時，通過活軸轉杯在狹縫光耦中的轉動，輸出頻率的信號。
風向傳感器的變換器為碼盤和光電組件。當風標隨風向變化而轉動時，通過軸帶動碼盤在光電組件縫隙中轉動。產生的光電信號對應當時風向的格雷碼輸出。
傳感器的變換器采用精密導電塑料電位器，從而在電位器的活動端產生變化的電阻信號輸出。

風速傳感器	風向傳感器

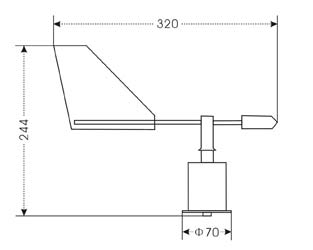

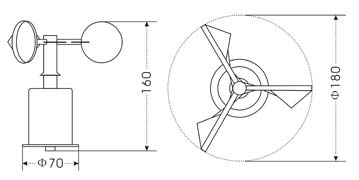

風速風向機結構尺寸圖：

風速風向機安裝使用方法:

（1）風速和風向傳感器應垂直的安裝在相距1米以上的橫臂上。
（2）傳感器殼體下部直徑為Φ40，120o均勻分有三個M5的螺紋為安裝部位。
（3）風向傳感器在安裝風標時，應先將風標桿穿過風向傳感器頭部的風向帽，裝上平衡錘在風向帽帶標志點一側。放平傳感器並竄動風標桿時平衡錘與風標處於平衡位置。直立後調整風標與地麵垂直時，擰緊固定風向桿的風向帽上的制動螺釘即可。
（4）風向傳感器上殼有一個定北標志點，安裝時應將其對準北方。
（5）風向傳感器已調好零，不許隨意松動風向帽與主軸間的制動螺釘。
（6）測風傳感器應每年給軸承註油一次，註油時應拆下風速架或風向帽，將機表油從傳感器的上軸承處註入。
（7）傳感器風速、風向帽上各不動的制動螺釘均用軟質密封膠密封，不要隨便拆卸，拆卸後再裝配時最好重新塗上膠密封。

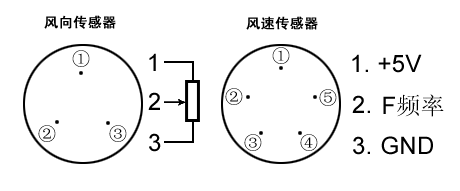

（8）傳感器電線插頭按下圖接線：
