一、型號、功能對照表

型號	水平線(H)	垂直線(V)	工作環境	外形
EK-452DP	1	4	室內和室外

二、機器的介紹

        本公司產品均采用波長為635nm的半導體激光管（下對點激光管波長為650nm），激光線條清晰明亮。

        表中所列產品可產生二個或二個以上激光扇麵和一條下對點線。激光扇麵投射到墻麵上，產生一條水平線和一條或多條垂直線（即所謂的墨線）。二條以上垂直線之間的夾角均為90°，其交點即為機器的天頂。

       本公司機器安平范圍比其他公司的同類產品要大，因此無需嚴格對機器進行整平。並且機器可以360°隻有轉動，以使激光線到達各個方向。機器內設的自動報警功能可使機器在傾斜度超出安平范圍時，自動關閉激光器。機器附件中紅色激光眼鏡可以提高激光線的可見度，在環境較明亮或距離較遠時戴上此眼鏡觀察激光線，效果更顯著。附件中紅色找準標可用作更清晰地顯示和對準激光線。

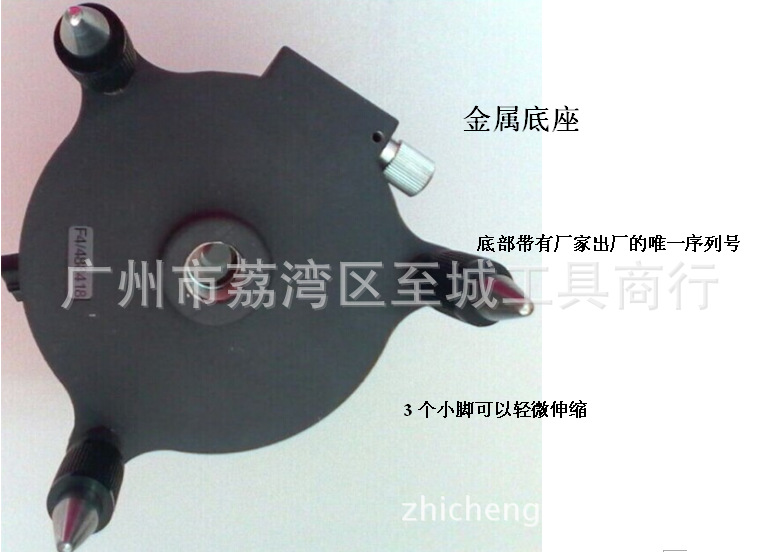

基底部中心有5/8螺旋孔可將機器固定在升降式腳架上，以方便的調整水平線的高低。

      本機器造型美觀，使用方便、可靠。可廣泛應用於室內建築、裝潢以及設備安裝等領域。

註：室外使用或工作距離較遠時，肉眼不易觀察到激光線條，此時應選擇室外工作狀態。也可選用本公司的Fd-6墨線機探測器以確定激光線位置。

三、使用方法

1）將機器安置在腳架上，或一個穩固的平麵上，大致整平機器。機器傾斜度過大，超出安平范圍，激光管將被關閉。

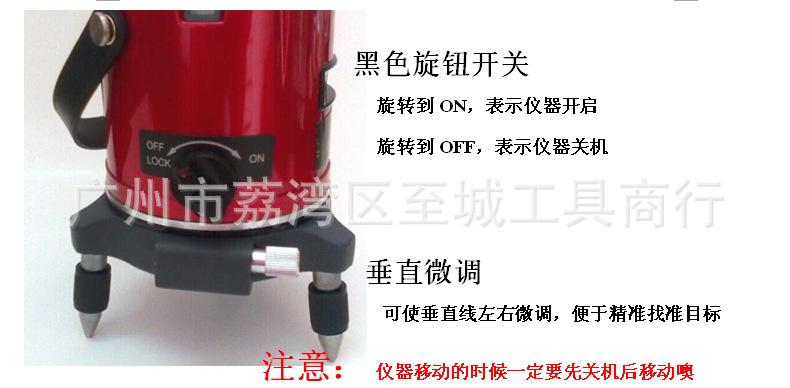

2）順時針方向轉動開關旋轉，打開機器，機器頂端綠色指示燈亮，同事發出激光束。

3）轉動機器，是激光束指向工作目標。

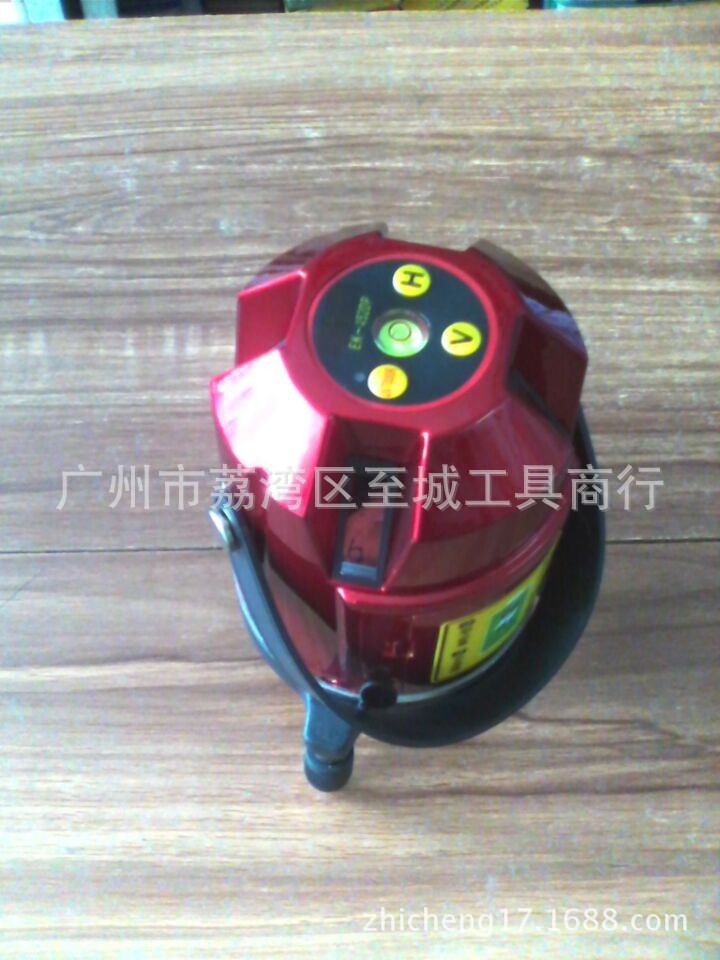

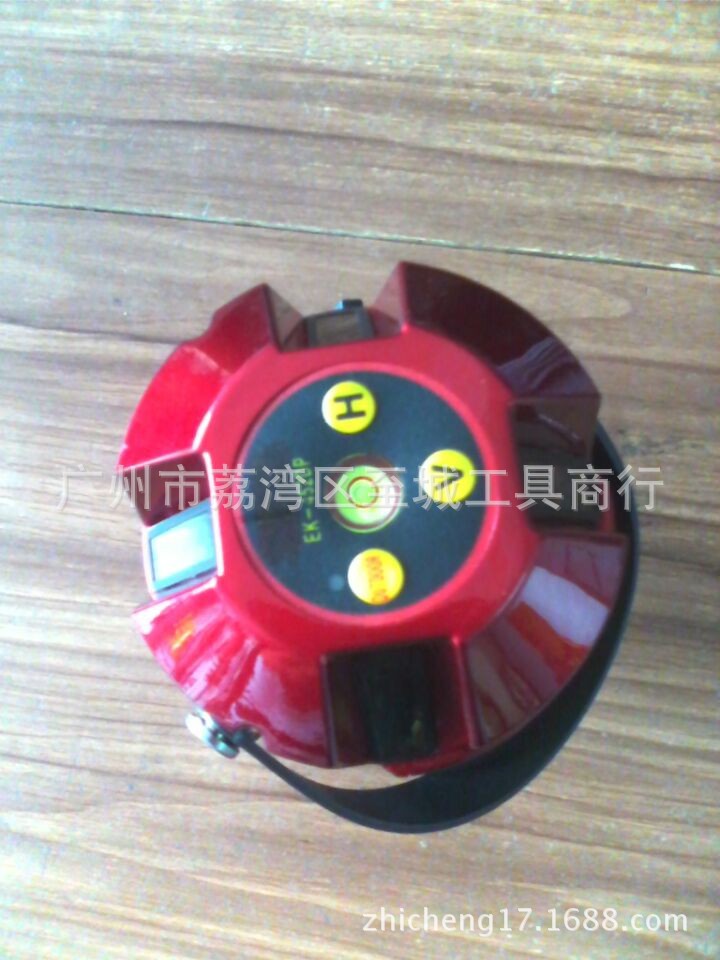

4）操作鍵盤上輕觸鍵的作用：H鍵控制水平線；V鍵控制垂直線；OUTDOOR鍵用作選擇室內或室外工作狀態。

5）工作結束，逆時針方向轉動開關旋鈕，關閉機器。

四、附件

必備附件：激光眼鏡、找準標、3.7V鋰電電池、充電器、背帶。

五、技術指標

激光波長：垂直線和水平線：635nm;下對點：650nm

工作距離：室內工作半徑約10m;采用探測器，工作半徑不小於50m

安平范圍：約±2.5°

發射角度：約110°

水平精度：± 1mm/5m

垂直精度：± 1mm/5m

下對點精度： ±1mm/140cm

電源：3.7V(鋰電電池）

特點：
