    MC030系列多齒分度臺

    MC030系列(YR、WYR)

    一、YR系列多齒分度臺的主要用途:

      多齒分度臺是檢測角度的精密機器,它既可作為角度基準用於測量,又可作為分度裝置用於精密加工。它與光電自準直機配合使用,可檢測基數為360°/n(n為齒數)的各種多麵棱體、角度塊規、光學棱鏡等高精度角度器件。作為分度裝置用於加工時,可在普通銑、鏜、磨等機床上加工角度要求很高的精密零件(如:孔位、垂直麵、平行麵等)。多齒分度臺的細分和組合差動還可進行高精度的任意角度測量。它具有分度精度、重復精度、自動定心精度高,結構簡單,操作方便等特點。它適用於科研、計量部門的試驗,機器及機械制造業的計量、檢測和加工之用。

    二、YR系列多齒分度臺的結構:

    分度臺主要有一對多齒盤和升降、鎖緊機構組成。多齒盤是一對直徑、齒數、齒形等完全相同的平麵向心齒輪,它的每一個齒的形狀、精度、節距等幾乎完全相等,在上、下兩齒盤的相互嚙合中,由於齒的嚙合平均效應作用,使其獲得極高的分度精度。升降、鎖緊機構是由偏心裝置組成,它主要保證上齒盤平穩升降和旋轉,並使上、下齒盤在嚙合時獲得恒定的軸向正壓力,使上、下齒盤緊密嚙合。

    三、YR系列多齒分度臺的使用方法:

       3.1多齒分度臺系列有立式多齒分度臺、細分多齒分度臺、立臥兩用式多齒分度臺。立臥兩用式多齒分度臺可在臺麵水平、垂直或傾斜狀態下使用,其餘多齒分度臺均應保持臺麵在水平狀態使用。細分多齒分度臺是在720齒立式多齒分度臺基礎上,加上細分機構而成的。

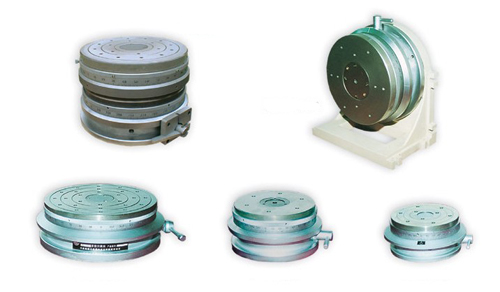

       3.2立式、立臥兩用式多齒分度臺使用方法,多齒分度臺的外形如圖1、圖2、圖3所示,使用前應小心地將多齒分度臺安放在平臺上,將臺麵清洗乾凈,手柄順時針旋轉180°到定位點(手柄位置處於水平),由於偏心軸作用,此時上齒盤被抬起,上、下齒盤脫開,然後轉動上齒盤,到指標線對準刻度環零位,將手柄逆時針旋轉180°到定位點,此時上、下齒盤重新嚙合,多齒分度臺起始位置為零;然後以同樣操作方法將上齒盤轉到下一測量位置,此時指標線對準的刻度環上的角度值,即為被測角度值。由於多齒分度臺在脫開嚙合位置時,臺麵處於活動狀態,沒有定位精度,因此,在使用過程中,隻有齒盤處於嚙合位置才能進行測量、讀數。



    四、YR系列多齒分度臺技術規格:





    註一:YR391齒分度臺是為檢測17麵及23麵棱體而設計的,其分度值是以刻度環上的色點來表示,因此刻度環上的紅點代表圓周23等分,綠點為17等分。

    註二:YR552齒分度臺是為檢測經緯機“一測回水平方向標準偏差”、“水平度盤直徑全誤差”等而設計的,它將圓周分成23和24等分,以滿足檢測要求,其刻度環上之紅、綠點也分別表示23或24等分.
