節能減排”目前已成為衡量企業未來可持續發展的重要指標。隨著電信、銀行以及大型企業業務的擴展，龐大的數據中心所帶來的管理維護費用和不斷攀升的電費已成為企業主管的一大難題。本文介紹數據信息中心基於導軌式安裝電力監控機表的電源監控管理方案。該方案主要由觸摸屏、單相或三相交流信號采集單元、互感器構成，能對數據中心電源進行實時采集與顯示電壓、電流、有功功率、無功功率、功率因數、諧波和電能。
1 系統方案
1.1 電源監控配電方案
電力監控系統由DTSD1352-H、DTSD1352、ADL-300EL監控機表及TPC7062KS觸摸屏組成。監控機表主要技術參數見表1。

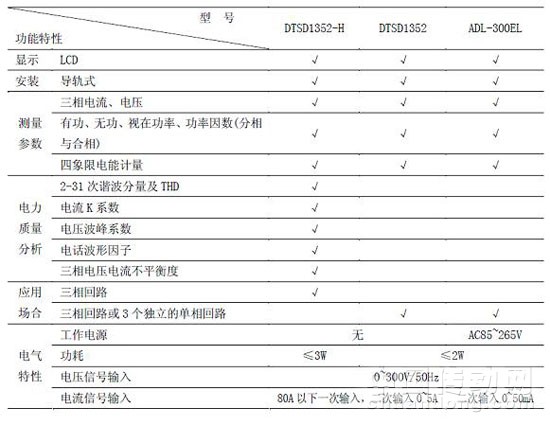

表1 監控機表主要技術參數
1.2 組網結構圖
系統采用三層網絡分佈式結構，子站直接由人機界麵TPC7062KS屏進行監控、采集現場機表數據。
2 電源進線監控
電源進線監控由觸摸屏與DTSD1352-H組成。
2.1 觸摸屏
觸摸屏采用昆侖通態7英寸屏，型號為TPC7062KS，工作電源為DC24V/30W，主要實現的功能是及時將各個機表采集到的數據動態顯示到人機界麵，報警或報警數據存儲上傳，以及實時、歷史報警顯示等。
監控系統主要檢測的數據對象有母線電流、電壓、功率、電能、母線諧波數據，各個支路電壓、電流、功率、電能，及各個支路的分合狀態。顯示方式以數字顯示、折線圖、條形圖為主，。
觸摸屏安裝為嵌入式，觸摸屏麵框尺寸226.5×163mm，開孔尺寸215×152mm。
觸摸屏也可選配其它廠傢具有相同性能的產品。
2.2 母線電參數檢測機表——DTSD1352-H
該機表不需要工作電源，功耗不大於3W；電壓信號輸入，0~300V/50Hz；電流信號輸入，一次電流80A以下直接輸入，80A以上二次輸入0~5A。主要功能有測量常規的三相交流電量，如相電壓、線電壓、電流、有功功率（分相與合相）、無功功率（分相與合相）、視在功率（分相與合相）、功率因數（分相與合相）等；電能有四象限電能，包括吸收有功電能，釋放有功電能，感性無功電能，容性無功電能；以及測量電壓、電流2~31次諧波分量及總諧波含量、電流K系數、電壓波峰系數、電話波形因子及三相電壓、電流不平衡度等，用戶可以方便的對供電電網質量進行分析。
DTSD1352-H在電流小於80A時可直接接入，不需要經過電流互感器。3 支路監控
3.1 大電流分支回路監控機表DTSD1352
該機表主要監測電流大於63A的回路。機表不需要工作電源，功耗≤2W；電壓信號輸入，0~300V/50Hz；電流信號輸入，一次電流80A以下直接輸入，80A以上二次輸入0~5A。主要功能有測量常規的三相交流電量，如相電壓、線電壓、電流、有功功率（分相與合相）、無功功率（分相與合相）、視在功率（分相與合相）、功率因數（分相與合相）等；電能有四象限電能，包括吸收有功電能，釋放有功電能，感性無功電能，容性無功電能；該機表可用於1個三相回路中也可用於3個獨立的單相回路。
二次原理同DTSD1352-H，安裝結構為DIN35mm導軌。
3.2 小電流分支回路監控機表¬ ADL-300EL
該機表主要監測電流小於63A的回路。機表工作電源，AC85~265V，功耗≤2W；電壓信號輸入，0~300V/50Hz；電流信號輸入，二次輸入0~50mA。主要功能有測量常規的三相交流電量，如相電壓、線電壓、電流、有功功率（分相與合相）、無功功率（分相與合相）、視在功率（分相與合相）、功率因數（分相與合相）、有功電能及無功電能；該機表可用於三相回路中也可用於3個獨立的單相回路。
用於三相回路的二次原理，ADL-300EL支持0.05A電流信號接入，電流互感器二次側不允許接地。
用於3個獨立的單相回路二次原理，ADL-300EL支持0.05A電流信號接入，電流互感器二次側不允許接地。安裝結構為DIN35mm導軌。
數據信息中心電源監控方案先後在中國銀行信息大樓、河南某移動基站、吉林聯通、中國郵政總局機房改造等項目中應用，為數據中心電源安全、綠色運行提供瞭保障。
