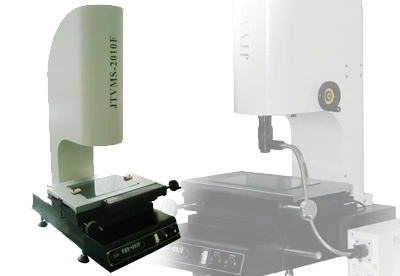

    JTVMS二次元影像測量機系列



    二次元影像測量機行業應用:

    二次元影像測量機又稱二次元檢測機適用於以二次元測量為目的的一切應用領域,在機械、電子、機表、塑膠等行業被廣泛使用。

    二次元影像測量機特點:

    二次元影像測量機具有多種數據處理、顯示、輸入、輸出功能,特別是工件擺正功能非常實用;二次元機器備有RS-232接口,與電腦連接後,二次元采用QuickMeasuring測量軟件測繪圖形進行處理及輸出。

    應用領域:

      二次元影像測量機分為兩款:帶探針和無探針,在型號後的"T"字表示該款機型帶有探針如:二次元JTVMS-3020T,二次元JTVMS-5030T,二次元JTVMS-1510T,二次元JTVMS-2515T,二次元JTVMS-4030T

    二次元影像測量機參數:





    二次元-型號

    JTVMS-1510(T)

    JTVMS-2010(T)

    JTVMS-2515(T)

    JTVMS-3020(T)

    JTVMS-4030(T)

    JTVMS-5030(T)

    金屬臺麵尺寸(mm)

    354×228

    404×228

    450×280

    510×290

    606×466

    706×466

    玻璃臺麵尺寸(mm)

    210×160

    260×160

    306×196

    360×260

    450×350

    550×350

    運動行程(mm)

    150×100

    200×100

    250×150

    300×200

    400×300

    500×300

    外形尺寸(mm)

    600×530×950

    600×550×920

    690×550×1020

    780×670×1060

    945×646×1096

    960×750×1100

    Z軸升降行程

    200mm

    工作距離

    92mm

    X、Y、Z數顯解析度

    0.0005mm

    X、Y坐標示值誤差

    ≤(3+L/200)μm

    二次元影像系統

    二次元攝像機:彩色1/3" CCD

    二次元變焦物鏡倍率:0.7~4.5X

    二次元視頻總倍率:30X~230X

    二次元物方視場:7~1.1mm表麵光源與透射光源均使用LED,亮度可調節

     二次元電源

    AC180~260V 50Hz

     二次元測量功能

    二次元標配自動測量軟件,可自動尋邊、去毛刺,可測貼、線、圓、圓心距、擺正等

    放置臺負載/尺寸

    1、JTVMS-1510/2010/2515/3020放置臺:負載≧300Kg,尺寸(長寬高):1120×730×780mm;

    2、JTVMS-4030/5030二次元放置臺:負載≧450Kg,尺寸(長寬高):1250×900×780mm
