JR矩形金屬軟管

結構與用途:
矩形金屬軟管適用於各類金屬切削機床及切割機床,防止高熱鐵屑對電,水,汽線路的損傷及勞動保護安全.
選型:
規格與型號如下:

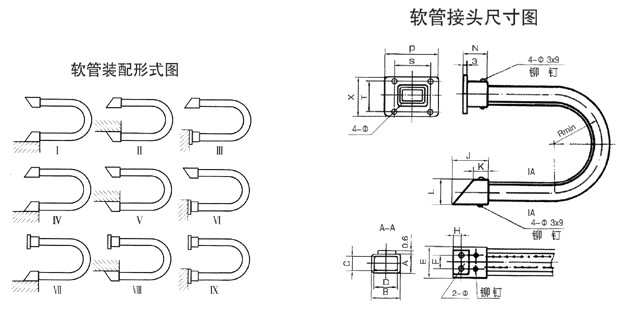

A×B×L-裝配形式:(L:軟管長度+連接器)
例:25×50×1200-I
25×50×1200-,,,
JR矩形金屬軟管1

外型A×B	內腔C×D	E	F	H	L	J	K	N	P	S	X	T	φ	R	軸向力kg	質量kg /m
25×35	20×30	38	18	10	28	45	20	40	75	60	52	38	5.5	60	35	1.3
30×55	25×50	58	25	10	35	60	25	50	90	75	60	45	5.5	70	40	1.75
40×55	35×50	58	25	10	44	65	25	50	90	75	72	56	5.5	80	45	1.8
40×65	35×60	69	40	10	44	70	30	50	96	78	72	56	5.5	80	50	2.1
43×78	38×73	82	50	10	47	75	35	50	105	85	82	62	6.5	90	60	2.36
45×85	40×80	89	50	15	49	90	40	55	122	100	90	68	8.5	100	70	2.5
50×55	45×50	60	25	15	54	73	37	45	90	75	85	70	5.5	100	50	2.0
57×107	52×102	113	65	15	60	105	45	60	140	120	100	80	8.5	110	75	2.85
60×95	55×90	98	60	15	62	100	50	60	125	120	95	83	8.5	120	78	2.8
68×128	60×120	131	80	15	71	135	45	70	170	146	110	84	9	130	80	3.15
68×138	60×130	141	80	20	71	140	50	75	180	150	120	90	9	130	80	3.15
80×170	72×162	184	100	20	82	150	60	80	200	170	130	110	9	160	80	4.5
110×175	100×165	179	100	25	115	160	65	85	219	200	155	135	10	200	85	5.1

DGT型導管護套詳細內容

1、DGT型導管防護套是一種新穎的機床功能部件，適用於數控機床、加工中心等各類機床。能對電線、電纜、液、氣軟管起到防護作用，能隨機床移動部件協調地運行，可延長被保護的電線、電纜、液、氣軟管的使用壽命，降低消耗，並大大改善瞭機床的電線、電纜、液、氣軟管分佈零亂的狀況，增強機床整體藝術造型效果，增強我國機床在國際市場的競爭能力。
2、導管防護套采用鋼塑結構，套板外經鍍鉻處理，和不銹鋼及塑料，內有工程塑料增強尼龍加纖維組合而成；套板不銹鋼拋光處理，內有工程塑料組合而成；結構合理，強度高、不變形、外形精美等優點。
3、此護套即使在10,000,000次行程之後也不會出現故障或材料的疲勞。工作環境溫度可持續在-40℃至+120℃之間，瞬間溫度可達180℃。對市場上暢銷的冷卻液，我們的防護套有很好的抵抗能力。
4、安裝方便，其兩端裝有聯接器，一端為固定端，另一端為活動端，分別固定在機床的相關部件上，有效地隨機床的相關部件協調一致的運動。
