    廠傢直銷JN338B型轉矩軸向力傳感器
    商品代碼: 3146696
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明
    加工定制:是 品牌:SAJ/三晶 型號:JN338B型
    種類:扭矩/轉速/軸向力傳感 材料:金屬 材料物理性質:導體
    材料晶體結構:多晶 制作工藝:集成 輸出信號:模擬型
    防護等級:IP64 線性度:0.1(%F.S.) 遲滯:0.2(%F.S.)
    重復性:0.2(%F.S.)

    JN338B型三參數傳感器

        本傳感器是復合型傳感器,除測量傳動軸的轉矩、轉速參數以外,還可以同時測量軸向力的數據。將軸向力和扭矩分離,同時可測扭矩、軸向力及轉速三個參數,其徑向外形尺寸與A型相同,軸向尺寸比A型同等規格長80-100mm,安裝方法與A型大致相同,隻是軸端用螺母鎖定法蘭盤,以防止軸向移動。

    產品特點:

         1、測量非旋轉扭矩及過渡過程的動態旋轉扭矩,同時測量軸向力。
         2、測量正、反向扭矩及軸向力,都無需調整零點。
         3、信號檢測采用數字化處理技術,精度高、穩定性好、抗乾擾性強。
         4、輸入電源極性、幅值保護,輸出轉矩、轉速、軸向力信號保護。
         5、扭矩、軸向力信號的提取方式均為應變電測技術。
         6、扭矩、軸向力測量精度與旋轉速度、方向無關。
         7、可測量正反向扭矩、轉速及功率。
         8、輸入、輸出信號的傳輸為非接觸的耦合方式。
         9、體積小、重量輕、安裝方便。
         10、可靠性高、壽命長。

    技術參數:

         轉矩準確度:≤0.2%F·S           軸向力準確度:≤0.2%F·S

         重復性:≤0.1%F·S               過載能力:150%F·S

         滯 後:≤0.1%F·S                絕緣電阻:≥200MΩ

         線 性:≤0.1%F·S                工作溫度:-20~60℃

         相對濕度:≤90%RH

         應變計動態應變波的響應時間:3.2×10-6S
         零轉矩頻率輸出:10KHz
         正向轉矩滿量程頻率輸出:15KHz
         反向轉矩滿量程頻率輸出:5KHz
         軸向力滿量程頻率輸出:10KHz
         滿量程頻率輸出:5KHz(拉力);15KHz(壓力)
         傳感器信號輸出:方波信號、幅值為5V、負載電流<15mA

        標準配置:轉速輸出信號(光電碼盤式)60-120個脈沖/轉

        註:軸向力測量量程:0—100T

        傳感器的量程、結構可根據用戶要求及客戶實際使用情況特殊計

        制造。

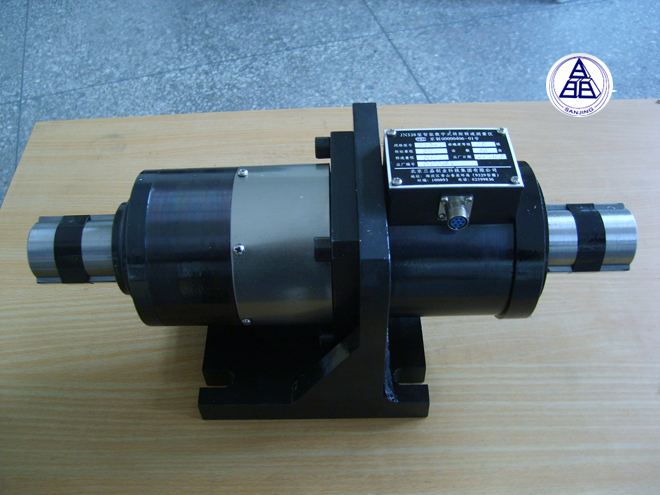

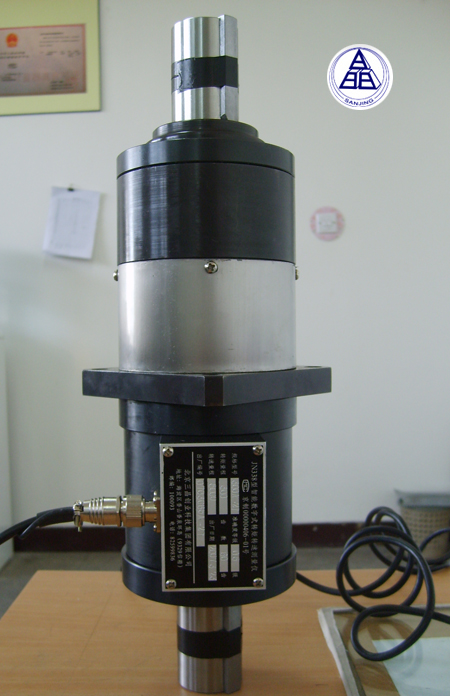

    產品圖片:









    聯系人:任建軍;聯系電話:0351-3081858、18635132587
