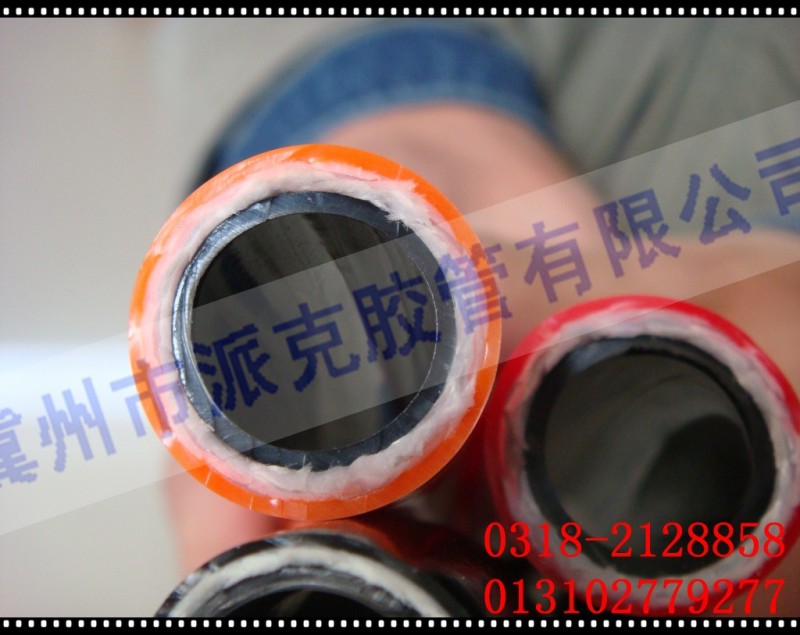

◎PTFE管外包不銹鋼絲及連接方式：

球型接頭（DN4-32）

球型接頭金屬軟管BL1、L3、L1（無縫螺旋管，兩端球頭活套螺母）

球型接頭金屬軟管Bl、L2、L（無縫螺旋管，一端球頭，另端內錐接頭）

球型接頭金屬軟管Gl1、Zl1、Dl1（縱縫螺旋管，兩端球頭活套螺母）

球型接頭金屬軟管Gl、Zl、Dl（縱縫螺旋管，一端球頭，另端內錐接頭）

球型接頭帶加長環金屬軟管AL1（無縫螺旋管，兩端球頭活套螺母）

球型接頭帶加長環金屬軟管AL（無縫螺旋管，一端球頭，另端內錐接頭）

◎榫槽接頭（DN18-40）

榫槽接頭金屬軟管BL5、L5（無縫螺旋、環形管，兩端凸榫活套螺母）

榫槽接頭金屬軟管BL4、L4（無縫螺旋、環形管，一端凸榫、另端凹槽）

榫槽接頭金屬軟管L3（縱縫螺管，兩端凸榫活套螺母）

榫槽接頭金屬軟管L2（縱縫螺管，一端凸榫、另端凹槽）

◎雙自封型快速接頭（兩端頭帶自封閥）

兩端均55°內錐管螺紋連接（管螺紋標準：GB7306-87.ISO7/1）

兩端均55°外錐管螺紋連接（管螺紋標準：GB7306-87.ISO7/1）

兩端均為球形連接（外螺紋M□×1.5與金屬軟管球頭活套螺母連接）

兩端均為平端麵螺紋連接（外螺紋M□×□與四氟軟管連接，螺紋標準：JB827-66）

◎單自封型快速接頭（一端頭直通，另端頭帶自封閥）

兩端均55°內錐管螺紋連接（管螺紋標準：GB7306-87.ISO7/1）

兩端均55°外錐管螺紋連接（管螺紋標準：GB7306-87.ISO7/1）

◎直通型快速接頭

兩端均55°內錐管螺紋連接（管螺紋標準：GB7306-87.ISO7/1）

兩端均55°外錐管螺紋連接（管螺紋標準：GB7306-87.ISO7/1）

兩端均為球形連接（外螺紋M□×1.5與金屬軟管球頭活套螺母連接）

兩端均為平端麵螺紋連接（外螺紋M□×□與四氟軟管連接，螺紋標準：JB827-66）

兩端均為光桿與管道焊接兩端均為刀刺齒形插管鎖緊連接

◎爪型快速接頭（DN40-150）

爪型快速接頭金屬軟管YK、R1K（無縫環形管，兩端爪型接頭）

爪型快速接頭金屬軟管LYK、LR1K（縱縫螺旋、環形管，兩端爪型接頭）

H H

◎法蘭連接

法蘭連接金屬軟管LA1、LF1（縱縫螺旋管、兩端平焊法蘭）

法蘭連接金屬軟管LA、LF（縱縫螺旋管、一端平焊，另端松套法蘭）

法蘭連接金屬軟管HA1、HF1（縱縫螺旋管、兩端平焊法蘭）

法蘭連接金屬軟管HA、HF（縱縫螺旋管、一端平焊，另端松套法蘭）

法蘭連接鋼帶軟管□R□A43

B442116

C

法蘭連接鋼帶軟管□R□A43

B442136

C

法蘭連接無接管軟管□R□C43

44 1130

使用須知

1.用戶就根據使用要求和接頭的特性合理選用快速接頭的型號。（包括工作壓力，所用介質的性質和流量、溫度、腐蝕性及環

境溫度、數量以及管路的連接形式等）

2.用戶如需將接一端直接與硬管焊接時應註意如下幾點：

（1）用專用鉤具將插套內橡膠密封圈取出，待焊接後接頭完全冷卻，再將密封圈裝入插套內。

（2）若沒有專用鉤具，也可采用濕佈或棉紗塞滿插套內密封圈的內徑，以防止高溫焊接損壞密封性能。

（3）快速不可置於金屬板等導電體上，以免斷路電流燒壞內部，影響密封性能及配合精度。

3.球型接頭的球麵（公接頭）和錐麵（母接頭）在使用和運輸中應註意保護，不得擦傷或碰撞，以免影響連接的連封性。

4.正確地選擇快速接頭的型號和合理地進行安裝，是提高使用壽命的兩個極其重要的因素。

三、管道系列（HF03-1)

我廠F4襯裡管子與管件的生產已定型化和系統標準化，其制造口徑為DN25-6000mm，襯裡管道人分正壓、負壓兩大類，其襯裡

F4料成型為鋼外套 組成，其兩側都有F4翻邊和標準法蘭便與安裝。

分類、結構特征及應用范圍

第一類：PTFE襯裡直管及管配件,俗稱松襯管。

第二類：PTFE緊襯直管及管配件,俗稱內纏鋼絲緊襯管。

第三類：PTFE推（擠）壓管緊襯直管 俗稱推（擠）壓襯裡直管。

第四類：PTFE加強型襯裡管。

鋼襯聚四氟乙烯復合管F4使用溫度-50℃-200℃

鋼襯聚乙烯復合管PE使用溫度-15℃-85℃

鋼襯聚丙烯復合管PP使用溫度-25℃-110℃ 鋼襯聚氯乙烯復合管PVC使用溫度-15℃-65℃ 所有的管道系列配件法蘭均以A3鋼

化工部標準HG5010-58[PN=1.0MPa(10Kg/cm2)]配制，亦可根據用戶要求特殊配制。
