nt color="#e61a1a">多點土壤水分監測系統（墑情與旱情管理系統）nt>

TZS-12J

一、應用背景

nt face="宋體">nt size="2">土壤水分測量在農業生產中是一項十分重要的內容，它對及時掌握各地土壤旱澇災情，合理安排灌溉資源，都具有非常重要的意義。然而，由於缺乏先進的測量手段，現在各地土肥站及農技中心主要使用人工鉆/取土，用烘乾法來完成測墑工作，不僅對取土地塊及操作過程要求較高、費時費力，而且精確度不高、連續性差。

nt face="宋體">nt size="2">本公司開發的土壤水分自動監測系統在國內外研究的基礎上，以圓環電容作為傳感器來檢測土壤水分，采用高性能單片機對高頻頻率信號計算處理、控制，可大容量保存采集數據。

二、系統設計

nt face="宋體">nt size="2">本系統由硬件設計和軟件設計兩部分組成。硬件設計包括電容式傳感器、數據采集器、軟件、終端計算機和數據中心服務器，負責實時土壤水分監測和傳輸。

三、工作原理

nt face="宋體">采集器接收到上位計算機發出的采集數據命令，在規定的時間內輪詢每個要測量的傳感器，測量頻率信號，並根據建立的頻率－水分數學模型，分別計算出水分，然後通過總線，把水分數據發送給采集器。同時，傳感器也接收終端計算機通過采集器發送的參數配置數據命令，對計算參數進行重新配置並存儲這些參數，具備數據及日期顯示、存儲、參數設定、數據打印等功能，實現土壤含水率的多點監測。

四、系統組成

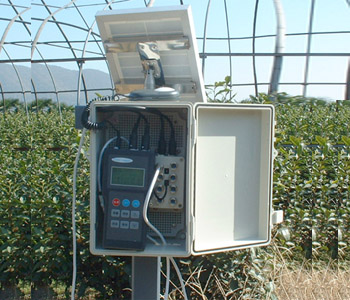

監測系統由土壤水分傳感器、通訊總線、采集機（分為有線和無線兩種）、電源、計算機及軟件等組成，其結構如圖所示。可連接128個水分傳感器或監測點。

五、技術參數

水分單位：nt face="Times New Roman">%nt>（nt face="Times New Roman">m3/m3nt>）

含水率測試范圍：nt face="Times New Roman">0-100%

測試的絕對誤差：nt face="Times New Roman">≤2%

土壤水分探頭工作溫度：nt face="Times New Roman">-10nt>℃nt face="Times New Roman">—nt>nt face="Times New Roman">70nt>℃

水分探頭尺寸：不銹鋼探針：nt face="Times New Roman">80mmnt>長

通訊距離：nt face="Times New Roman">>1kmnt>；

最大測量點數量：nt face="Times New Roman">128nt>個；nt face="Times New Roman">

定時采樣時間：nt face="Times New Roman">1min-24hnt>可設；

測量參數：土壤水分

供電：市電，太陽能電板（標配為市電）

采集方式：時實采集

六：所選配置

說明：有線監測系統適用於范圍比較小的區域進行監測，價格低。

無線監測系統適用於范圍比較大的區域（各區縣村）進行監測。
