供應帶手柄纏繞墊_U型密封件_密封件_機械設備_貨源

品牌：WSK	型號：A型	材質：201 304 316L等
截麵形狀：U型	性質：耐高溫,耐高壓,耐腐蝕,其他	作用：固定密封
是否進口：否	適用范圍：泵,其他	厚度：3.2 4.5（mm）
使用溫度：-200---800（℃）	使用壓力：16（MPa）	是否標準件：標準件
樣品或現貨：現貨

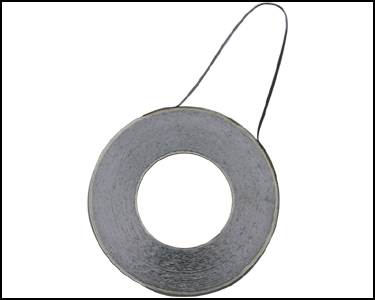

ng>帶手柄纏繞墊ng>

溫州維斯克管道密封制造有限公司

ng>產品展示ng>

ng>產品描述ng>

ng>型號：G2120
ng>

ng>金屬纏繞墊片說明：ng>
金屬纏繞墊片采用優質SUS304、SUS316（“V”形或“W”形) 金屬帶及其它合金材料與石墨、石棉、聚四氟乙烯、無石棉等軟性材料相互交替重迭螺旋纏繞而成，在開始及末端用點焊方式將金屬帶固定。金屬纏繞墊片為半金屬密合墊中回彈性最佳的墊片，金屬纏繞墊片結構密度可依據不同的鎖緊力要求來制作，並利用內外鋼環來控制其最大壓緊度，纏繞墊片接觸的法蘭密封麵的表麵精度要求不高。金屬纏繞墊片特別適用於負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。纏繞墊片是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處理想的靜密封原件
纏繞墊片應用范圍：石油、化工、冶金、電力、船舶、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處密封。
纏繞片墊片分四種形式：基本型纏繞墊片（G2121）、帶內環型纏繞墊片（G2122）、帶外環型纏繞墊片（G2123）、帶內外環型纏繞墊片（G2124）。

ng>產品規格ng>

ng>金屬纏繞墊片的種類：
ng>

ng>種類ng>	ng>厚度(mm)ng>
ng>基本型（G2121）纏繞墊片ng>	3.2	4.5
ng>帶內環（G2122）纏繞墊片ng>		4.5
ng>帶外環（G2123）纏繞墊片ng>		4.5
ng>帶內外環（G2124）纏繞墊片ng>		4.5

ng>金屬纏繞墊片的結構材料：ng>

填充料	鋼帶	內環	外環
石棉纏繞	SUS 304	碳鋼	碳鋼
石墨纏繞	SUS 316	SUS 304	SUS 304
四氟纏繞	SUS 316L	SUS 316	SUS 316
		SUS 316L	SUS 316L

填充料	溫度(°C)	最大操作壓力(kg/cm2)
石墨纏繞	-200~550	250
石棉纏繞	-150~450	100
四氟纏繞	240~260	100

ng>下表用於對內環及纏繞金屬的材質選擇:
ng>

商品名	AISI	硬度(HB/HV)	溫度(°C)
不銹鋼 304	304	130~180	-250~+550
不銹鋼 316	316	130~180	-100~+550
不銹鋼 316L	316L	130~190	-100~+550

外環通常由經防腐蝕處理的碳鋼組成。

ng>法蘭種類及纏繞墊片形式:
ng>

法蘭種類	纏繞墊片形狀
平麵法蘭	僅帶外環纏繞墊片
平麵法蘭	帶內外環纏繞墊片
凸麵法蘭	僅帶外環纏繞墊片
凸麵法蘭	帶內外環纏繞墊片
凹凸法蘭	基本型纏繞墊片
凹凸法蘭	僅帶內環纏繞墊片
槽法蘭	基本型纏繞墊片
槽法蘭	僅帶內環纏繞墊片
平麵和凹槽法蘭	基本型纏繞墊片
平麵和凹槽法蘭	僅帶內環纏繞墊片

纏繞墊片厚度公差:

項目	厚度(mm)	公差(mm)
墊片厚度	4.5, 3.2	+0.2 -0.1
環厚度	3.0	±0.24

下表是纏繞墊片直徑公差（即用於法蘭的名義管道直徑）：

	DIN (mm)	ANSI B16.5 BS1560 (mm) Mss sp-44ng>ng>	API 605	公差
內環內徑墊片內徑	<=600	<=24"	>=26" and <=34"	±0.5
	>600 and <=800	>24" and <=34"	>=36" and <=60"	±0.9
	>800 and <=1600	>34" and <=60"		±1.3
	>1600	>60"		±1.6
墊片外徑	<=600	<=24"	<=24"	±0.9
	>600 and <=160000	>24" and <=60"	>24" and <=60"	±1.8
	1600	>60"		±2.2
外環外徑			>=1/2" and <=60"	±0.9
	<=600	<=24"		0-1.0
	>600 and <=1000	>24" and <=34"		0-1.8
	>1000 and <=1600	>34" and <=60"		0-2.2

註：另外，我們也可以根據JIS,JPI標準或客戶要求生產

金屬纏繞墊片主要技術參數:

纏繞墊片系數	m=2.5-4
纏繞墊片使用壓力	≤25MPa
纏繞墊片使用溫度	-196℃-700℃(氧化性介質中不高於600℃)
纏繞墊片最小預緊比壓	y=68MPa

※ 實際應用工況不同，以上參數僅供參考不作任何保證要求。
