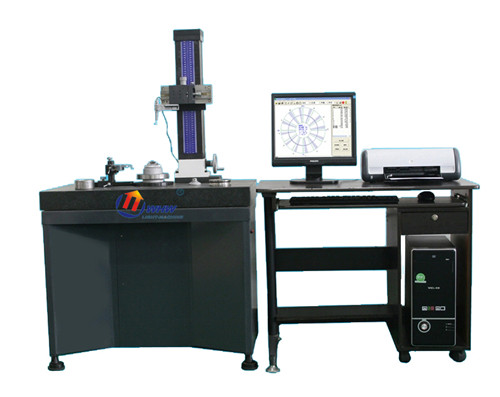

MC012系列低速圓度機

MC012系列（Y9025DG）

ng>一、Y9025DG低速圓度機-波紋度機應用范圍：ng>

   Y9025DG低速圓度機-波紋度機該機器適用於各種測量精度高的非連續表麵，規則、不規則的環形工件的圓度、波紋度、同軸度、垂直度、平行度、平麵度等參數的測量（可用四種方法評定圓度誤差）並能夠給出零件的偏心及相位。 亦可用於各種電機整流子的圓度、跳動量、單片跳動、鄰片間跳動等參數的測量（可用四種方法評定）並能夠給出零件的偏心及相位。

ng>二、Y9025DG低速圓度機-波紋度機主要特點：ng>

2.1機器回轉測量轉臺采用高精度氣浮靜壓軸承結構，機器主軸精度高不磨損，系統精度高，使用壽命長；

2.2數據采集采用德國HEIDENHAIN公司進口精密圓光柵及相關技術，定位精確，穩定性好；

2.3機器采用WINDOWS系統操作平臺，專業測量軟件，測量界麵簡潔直觀，操作便捷；可以實時顯示圖形數據、存盤留檔、隨時打印，圖形分析報告，直觀清晰；

2.4機器標配萬向調平工作臺，工件調整方便快捷，檢測效率高；

2.5機器配置各種規格、長度的紅寶石測針，可選配本公司特制尼龍測頭測量特殊工件；

2.6電機整流子測量采用專用測量及處理軟件，同一界麵可顯示圓度、跳動量、單片跳動、鄰片間跳動等參數值；

2.7對使用環境無特殊要求，可在車間及計量室使用；

2.8可對零件表麵狀態進行頻譜分析，能夠給出任一波的幅值；

2.9自動識別間斷，自動和手動剔除凹口功能，部分圓弧測量圓度功能；

ng>三、Y9025DG低速圓度機-波紋度機主要參數：ng>

3.1主軸精度 ±0.0125um

3.2系統精度 0.03um

3.3數據采集 進口精密圓光柵

3.4測量最大外徑 Ф200 mm（可擴展）

3.5測量最小內徑 Ф3 mm

3.6測量最大高度 300mm（可增高）

3.7量程范圍 ≤400 μm(半徑差)

3.8傳感器分辨率 0.01um

3.9最大承載 15Kg

3.10轉速 6轉/分

3.11電源、氣源壓力     電源220V 、50V、 250W     氣源壓力 ≥0.45MPa
