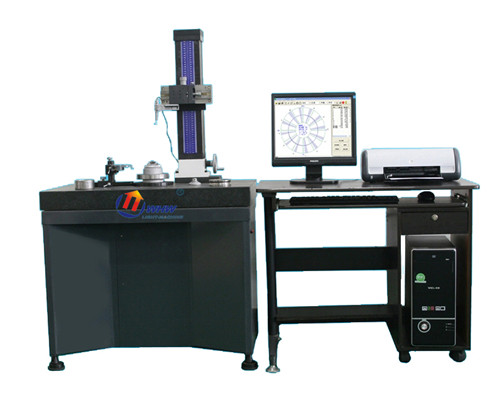

MC012系列高速圓度機-波紋度機

MC012系列（Y9025B）

ng>一、Y9025B高速圓度機-波紋度機應用范圍:ng>

   Y9025B圓度機-波紋度機該機器適用於各種環形工件，主要用於各種軸承內外套圈滾道及鋼球滾柱的圓度、波紋度、同軸度、垂直度、平行度、平麵度等參數的測量（可用四種方法評定圓度誤差）並能夠給出零件的偏心及相位。

ng>二、Y9025B高速圓度機-波紋度機主要特點:ng>

2.1機器具有高精度的氣浮主軸及空氣過濾系統，機器主軸精度高不磨損，系統精度高，使用壽命長；

2.2機器采用WINDOWS系統操作平臺，專業測量軟件，測量界麵簡潔直觀，操作便捷；可以實時顯示圖形數據、存盤留檔、隨時打印，圖形分析報告，直觀清晰；

2.3工件調整方便快捷，檢測效率高；

2.4對使用環境無特殊要求，可在車間及計量室使用；

2.5具有海量的測量結果統計數據庫，方便查閱測量結果以及聯網工作。

2.6具有強大的測量分析功能，如：波紋度、垂直度等分析；

2.7可對零件表麵狀態進行頻譜分析，能夠給出任一波的幅值；

2.8機器標配兩種型號傳感器可以滿足各型直徑及孔徑的測量；

2.9測量操作設置鼠標和鍵盤快捷操作，用戶可根據操作習慣自由選擇；

2.10可直接用於機床調整、零件工藝分析試驗，工序間檢驗或成品零件終檢。

ng>三、Y9025B高速圓度機-波紋度機主要參數:ng>

3.1主軸精度 ±0.0125um

3.2系統精度 0.03um

3.3數據采集 霍爾元件

3.4測量最大外徑 Ф140 mm（可擴展）

3.5測量最小內徑 Ф3 mm

3.6測量最大高度 300mm（可增高）

3.7量程范圍 ≤30 μm(半徑差)

3.8傳感器分辨率 0.01um

3.9最大承載 15Kg

3.10轉速 115轉/分

3.11電源、氣源壓力     電源220V 、50V、 250W     氣源壓力 ≥0.45MPa
