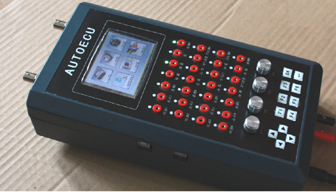

歷經多年開發，3car信號大師攜多個領先技術，在行業中以全新的姿態麵市！整機全屏觸摸，真彩顯示，集波形顯示、信號發生、傳感器模擬、故障碼診斷、移動硬盤於一體，立刻顛覆汽車信號模擬機器低檔的形象。



      示波功能：維修人員可以清楚觀察噴油、點火等波形的細節，從而判斷ECU是否工作正常，耗油狀況等。獨特的切換功能，隻需觸摸操作，即可在各個通道中，自動切換查看噴油、點火、曲軸、水溫、氣溫等，無需表筆轉換探測。





  波形顯示圖

      測量功能包括：測電壓、測電流、測頻率、測脈寬，徹底掌握電控系統電信號。



      OBD診斷（隻在高級版配備）：讀取清除故障碼、讀取數據流、自動識別ECU型號、根據識別到的ECU型號自動產生曲軸模擬信號進行測試。解決部分ECU無防盜器被鎖定等問題，超出想象的智能化。

OBD智能信號產生圖

     升級功能：除瞭USB遠程升級，本機采用多種技術保證車型的增加，用戶可以自定義車型、ECU針腳定義圖、維修文字資料等，並可自由與其他用戶分享。



上位機端遠程升級軟件圖



PC端操作軟件，自定義車型圖



PC機端的操作軟件，傳感器/開關信號的輸出圖



     研發配套實力：3car在汽車電控檢測領域擁有三個國傢專利、十年的汽車電子行業資歷、五年的汽車IC銷售經驗，保證用戶維修的技術支持、ECU芯片提供，及機器未來的更新。研發中的ECU數據編程功能（各類MOTOROLA CPU、存儲器29F400等），在完成後用戶隻需要補差價即可。

      此外，手持設計使得本機不但可以測試ECU，更可以在汽車維修中使用，測試點火波形、傳感器電壓等，配備鋰電的版本十分方便；連電腦使用功能可以在PC上操作本機；預留接口未來提供ECU插頭配套，使用更加方便；標配2G的移動硬盤功能使得用戶可以將自定義車型文件、維修心得、自拍的圖片等存於其中，並且可以存儲其他的資料，選擇該功能後，會在PC端彈出一個可移動磁盤，絕非提供一張SD卡的簡單功能。

整機自帶移動硬盤功能圖

配套操作視頻圖

      以上功能，是信號大師一站式的設計理念的體現，使得ECU維修/測試人員僅僅利用本機即可基本滿足工作需求。以BOSCH M154 ECU為例 ，

1機器內置該ECU的外形圖及針腳定義圖，彩屏顯示，用戶按圖連接；

連接好的ECU圖

2機器內置該ECU的介紹、常見故障解析等維修文字資料供用戶參考，用戶甚至可以自已寫上維修心得，由PC存於機器中；

資料文件選擇，通用電腦上的TXT文件圖

維修資料圖

3機器產生曲軸信號及電源通入ECU，並自動設置ECU點火方式（此ECU為負觸）；

4用戶觀察機器麵板的噴油、點火指示燈，從而判斷ECU狀況；



機器麵板圖

5使用示波功能，自由切換觀察點火、噴油等信號的波形，包括電壓、脈寬、波形形狀等



6如ECU不能產生噴油、點火信號，利用本機示波功能可以對信號進行跟蹤，從而查找到ECU內部故障的元件。如例中ECU，A.本機產生曲軸信號通入ECU第49號腳（曲軸輸入引腳）；B.測量ECU曲軸輸入針腳（第49號腳）的波形；C.測量內部芯片30311第3腳有無波形；測量30311第1腳有無波形；測量CPU點火控制引腳有無波形.......

 ECU內部點火驅動波形圖

    總之,信號大師（AUTOECU）秉承瞭AUTO系列產品的設計風格，力爭如AUTO100單片機改寫機一樣，達到實用、穩定、性價比。
