| 加工定制：否 | 品牌：湧緯自控 | 最大工作壓力：詳電咨詢 |
| 工作環境：0～＋60℃ | 結構型式：卡裝式模塊化表芯ABS 材質機殼拔插式端子 | 測量精度：0.1% |
| 產品型號：GD8041-EX | 外形尺寸：16×116×110 |
● 給變送器提供驅動電壓16.5～28V。
● 將變送器4～20mA 信號隔離傳送。
● 可選擇4～20mA 或1～5V信號輸出，或其它所需的直流信號。
● 模塊化表芯設計，內部采用數字化調校，無需零點和滿度調節電位器，溫度漂移自動補償。
● 帶有工作電源指示燈。
● 單通道，一路輸入一路輸出，本安輸入回路[Exia]IIC，輸入回路短路保護。
● 即插即拔式接線端子，DIN 導軌卡式安裝。
①GD8041-EX現場電源信號輸入隔離式安全柵，是向現場危險區域的變送器提供隔離的電源電壓，並將變送器產生的4～20mA信號經本隔離式安全柵轉換成所需的直流信號至安全區控制系統或其它智能機表。
②也可選用將現場危險區域的本安設備的直流電流信號,經本隔離式安全柵傳送,隔離轉換成所需的直流信號輸出。
③本隔離式安全柵需要獨立供電，供電電源－輸入回路－輸出回路之間電磁隔離。
●產品型號：GD8041-EX | ●性能指標 標準精度：±0.1%FS 溫度漂移：±0.015%/℃ 響應時間：≤1s（0→90%） 穩定時間：≤3s 電源電壓變動影響：±0.1%（允許電壓范圍） 負載電阻變化影響：±0.1%/250Ω 通道隔離：輸入－輸出－電源之間隔離 絕緣電阻：≥100MΩ/500VDC（AC） 隔離能力：1500VAC/1分鐘50Hz 安全區與危險區之間間隔離電壓：250VAC 抗電磁兼容性：符合IEC61000相關抗電磁標準 ●環境參數 工作溫度：0～＋60℃ 儲運溫度：－20～＋80℃ 環境濕度：5～＋95％RH（無冷凝） ●結構及外形尺寸 結構:卡裝式模塊化表芯ABS 材質機殼拔插式端子 外形尺寸：16×116×110(mm),參見外形尺寸圖 整機重量：約110g ●安全防爆認證參數： 整機滿足GB3836.1-2000和GB3836.4－2000標準相關要求 防爆等級標志： [Exia]IIC 安全認證參數：Um:250V;Uo:28V;Io:93mA Ro:300Ω;Lo:1.5mH;Co:0.083μF |
訂貨須知
1. 參照選型舉例，正確規范書寫訂貨型號代碼。
2. 若不選擇代碼，則被認同是下列舉例1的訂貨組合方式。
舉例1 輸 入： 變送器4～20mA （帶配電）
輸 出： 4～20mA
訂貨代碼為：GD8041-A-01-EX
舉例2 輸 入：變送器4～20mA （帶配電）
輸 出： 1～5V
訂貨代碼為：GD8041-A-04-EX
1.35mm標準DIN導軌卡式安裝。安裝時請註意卡位穩定、牢固。
2.盡可能垂直安裝，以利於機表內部熱量散發。
● 典型應用
1. 適合將現場信號輸入隔離轉換：信號一入二出。
2. 適用於連接至現場的設備：二線制或三線制非智能變送器，有源電流信號。
3. 現場設備所處區域：0區、1區、2區、IIA區、IIB區、IIC區、T4~T6危險區。
4. 安全柵輸出端連接：可與單元組合機表及 DCS/PLC等系統配套使用。
● 外形尺寸
寬（厚）× 高 × 深＝16×116×110（mm）

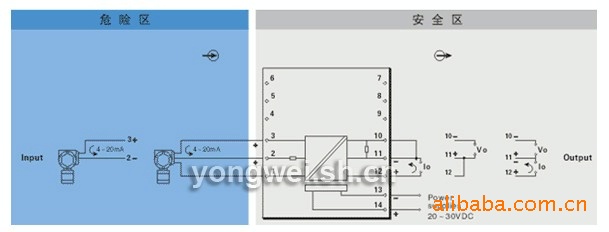

● 端子接線：拔插式接線端子，通過自升壓簧片式壓緊連接。導線采用截麵積不超過 2.5mm2的多束或單股電纜。
