| 加工定制：否 | 品牌：飛科 | 型號：FK-6818 |
| 類型：脈沖型雷達物位計 | 測量范圍：80米 | 分辨率：1mm |
| 測量精度：±15mm | 電流信號：4～20（mA） | 供電電源：24VDC |
| 工作頻率：26GHz |
我公司生產的高端雷達物位計天線發射及狹窄微波脈沖，這個脈沖以光速在空間傳播，遇到被測介質表麵，其部分能量被發射回來，被同一天線接收。發射脈沖與接收脈沖的時間間隔與天線到被測介質表麵的距離成正比。由於電磁波的傳播速度極高，發射脈沖與接收脈沖的時間間隔很小（納秒量級）很難確認。高端系列雷達物位計，采用一種特殊的相關解調技術，可以準確識別發射脈沖與接收脈沖的時間間隔，從而進一步計算出天線到被測介質表麵的距離。
二、特 點
雷達物位計采用瞭高頻發射頻率，因而具有以下優點：
1．波束角小，能量集中，對於雷達安裝位置有瞭更大的靈活性。具有更強抗乾擾能力，很大程度上提高瞭測量精度和穩定性。
2.天線尺寸小，便於雷達現場安裝，同時對於小罐體和特殊罐體的測量有瞭更好的適應性。
3.測量盲區小，最大限度的增加瞭雷達的測量范圍。
4.波長更短，對於粉料、顆粒等物料的測量效果更佳。
5.發射脈沖信號，雷達物位計發射功率極低，可安裝於各種金屬、非金屬容器內，對人體及環境均無傷害。
由於采用瞭先進的微處理器和獨特的回波處理技術，雷達物位計可以應用於各種復雜工況。
盲區 天線末端
最大測量距離
FK-6815 10米（液體）
FK-6816 30米 (液體)
FK-6817 20米 (液體)
FK-6818 80米（固體）
FK-6819 30米（固體）
微波頻率 26GHz
測量間隔 大約1秒（取決於參數設置）
調整時間 大約1秒（取決於參數設置）
顯示分辨率 1mm
精度 見精度示圖
工作存儲及運輸溫度 （-40～80）℃
過程溫度（天線部分的溫度）
FK-6815 （-40～130）℃
FK-6816 （-40～200）℃
FK-6817 (-40～150) ℃
FK-6818 (-40～200) ℃
FK-6819 (-40～60 )
相對濕度 ＜95％
壓力 Max.4MPa
耐振 機械震動10m/s2,(10～150)Hz
●非接觸式測量，不受物料粘度的影響。
●使用電磁波測量，不受真空、高壓、溫度的影響。
●虛假目標過濾功能，能夠在有攪拌的環境下測量
●根據物料介電常數來測量，不受顏色、透明度、密度變化影響
●高溫下測量，能夠最高測量130℃溫度的物料
●高壓下測量，能夠最高測量0.3MPa壓力的物料
飛科6816高頻雷達液位計用於測量清水、污水、原油、焦油、柴油、汽油、甲苯、丙酮、液堿、聚氨酯等液體，應用於石油、化工、塑料、環保、機械、冶金、礦山等行業。
也可用於測量泥漿、礦漿、糖漿、紙漿、污泥、膠水等漿體。目前正在使用的客戶有：富陽自來水總廠、大慶供水供應站、蒙牛集團、平湖酒業、蒙牛集團等。

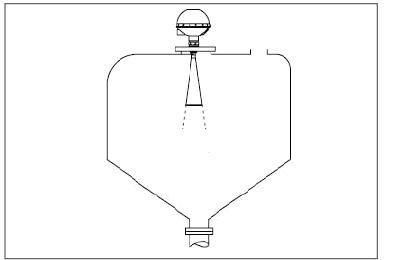

圖1 產品測量原理圖
1.本機表在室外使用，最好安裝遮陽篷或者保護箱，以免時間長瞭，液晶屏受陽光照射而老化。
如果在有腐蝕性氣體的環境中使用，需要加裝防腐外套，並且擰緊機表的外表殼和進出線端子。
在有腐蝕性氣體或液體的場合使用，或者在海邊、海上使用，需要選用防腐型的。
2. 電線、電纜保護管，要註意密封防止積水，防止被老鼠等嚙齒類動物撕咬。
3.機表雖然自身帶有防雷器件，但機表在多雷地區使用時，建議在機表的進出線端另外安裝專用的防雷裝置。
4.機表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出機表的工作要求時，建議在液位機周圍加設防高、低溫裝置。
5.雷達要和被測的液麵垂直，在雷達的電磁波發射的錐形的范圍內不能有其它障礙物。
6.如果在＜－20℃或＞＋60℃的溫度下使用，請事先聯系本公司的技術服務部門。
7.使用環境有粉塵、蒸汽、霧氣，液麵有泡沫、漂浮物，液體有攪拌，波浪等情況請事先聯系本公司技術服務部門，需要區別對待。
1.被測量的介質類型，液體還是固體。
如果是液體：液麵是否有蒸汽、霧氣、泡沫、波浪、攪拌、漂浮物；
如果是固體：是否有粉塵。
2.介質的最低～最高溫度，最低～最大壓力。
3.介質的腐蝕性，如果是放在罐子內的，需要知道罐子的材質，有沒有防腐的襯裡。
4.是否需要防爆,防腐。
5.測量范圍是幾米，要求盲區是多少。
6.連接方式：法蘭連接、螺紋連接
7.工作環境：例如敞口的池子、有蓋板的池子、臥罐、立罐、球罐，罐子是否同大氣壓等
8.工作電壓：24VDC
9.輸出信號：4～20mA電流
10.設備形式：一體式
