| 加工定制：是 | 品牌：民生科技 | 型號：HDL-9W |
| 類型：微機定硫機 | 測量范圍：0~99.99（%） | 分析時間：180（s） |
| 電源電壓：220（V） |

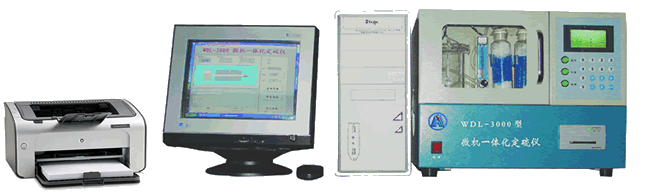

HDL-9W（又名WDL-3000型） 微機定硫機是依據庫侖滴定法的原理（參見 GB/T 214 — 1996 ），由單片機系統負責高溫爐的升溫控制，采集溫度、測量結果的數據，並將數據傳輸給主控微機，由微機系統進行數據處理，顯示爐溫、測量結果、送樣位置等信息，向單片機系統發送控制命令。當設備工作在脫機狀態時，由單片機系統獨立完成所有工作。
1、該系統用於測量煤、焦炭、石油等可燃物質的硫含量。
2、整個測試過程由微機控制自動完成，也可脫離微機工作。
3、實驗過程中校正方便，直觀。
4、測量結果可長期保存，可查詢、打印。
5、系統工作溫度 用戶可通過軟件在 600 ℃ ----1150 ℃之間選擇設定（測煤時為 1050 ℃，測石油時用戶可選擇 800 ℃）。
6、微機與單片機系統之間采用標準 RS232 串行接口，具有接線簡單、傳輸可靠、傳輸距離遠、故障率低等特點。
7、單片機系統負責控制高溫爐的溫度控制、測量數據的采集，並將數據通過串行線傳輸給主控微機，由微機進行數據處理，與微機主程序的配合使系統整體性能有大幅度的提高。
8、本系統將高溫爐、磁力攪拌器、空氣凈化裝置、電解池、自動送樣機構、單片機控制線路合理地放置在同一機箱內，使整機系統美觀、體積小、系統的放置與連接方便、系統的操作與日常維護簡單等特點。
主要技術參數：
1、硫的測量范圍： 0~99.99% 。
2、載氣流量： 1000ml/min 。
3、測硫時間： 3—9min ，微機自動判斷控制。
4、升溫速度： 20~45min 。
5、電源要求：單相交流電壓 220V 50Hz, 功率 2KW 。
6、準確度： 符合國標 GB/T214-1996 。
結構及組成示意：
圖 1 系統主要組成部分示意圖
1、主控微機：用於運行控制程序，提供人機交互界麵，顯示高溫爐溫度，測量結果，送樣位置，等信息；根據用戶操作發出各種命令來完成測量、數據查詢、打印等功能。通過一根串行通訊線與單片機系統連接。
2、單片機系統：負責高溫爐的升溫過程、控制升溫溫度、采集測量數據、接受主控微機指令完成實驗過程。
3、高溫裂解爐：本機器采用管式高溫爐為燃燒爐 , 其加熱元件為一端接線的雙螺紋矽碳管。為保護矽碳管 , 在其外部套一剛玉護管 , 然後再填充高鋁和矽酸鋁保溫棉 , 以達到良好的保溫性能。
4、電解池：電解池材料用透明有機玻璃制成 , 容積約 400 毫升 , 在上蓋上固定有一對鉑電解電療和一對鉑指示電療。上蓋與其殼體用橡膠密封圈密封。
5、磁力攪拌器：由一轉速可調節的電機，帶動電解池內用塑料封裝的鐵芯攪拌棒，攪拌馬達轉速約為 500 轉 / 分 , 攪拌速度較快，有利於分析結果趨於準確，但不易太快，過快易引起攪拌失步。
6、空氣凈化裝置：該部分由電磁泵、空氣流量計（ 0--1000 毫升 / 分）、乾燥器等組成• 電磁泵：由抽氣系統和吹氣系統組成，抽氣系統使燃燒試樣產生的 SO 2 ， SO 3 等氣體快速溶解到電解池。吹氣系統使實驗結束出來的石英舟快速冷卻。 乾燥器：除去空氣中酸性氣體和水分等雜質，由於從電解池中抽出的空氣含水分量大，須經常烘烤和更換矽膠。 流量計：玻璃管浮子流量計，配有針形閥，用於調節流速。
微機操作使用說明書：（節選）
六、安裝步驟：
1.硬件安裝 . 將所帶電纜線接至 ~220V 單相電源（電源線應大於 4 平方毫米），然後用串行通訊電纜與主控微機連接。
2.軟件安裝，將程序光盤放進光驅，打開 G 盤，點擊“ mshdl9w.exe” 圖標，軟件自動完成安裝。
七、系統操作及窗口說明
本系統軟件運行於 windows 操作系統，支持多任務運行，人機交互，按鍵、鼠標操作，即學即用。
打開 HDL—9W 測硫機電源，雙擊桌麵“微機測硫機”的快捷方式，即可進入微機測硫程序界麵
1.系統設置窗口，包括串口設置，用戶信息設置和爐溫設置，可以分別設置串口（ com1-com4 ），用戶信息和爐體設定溫度
2.修正設置窗口
包括整體系數修正和分段修正，整體系數修正用在試驗結果（高硫，低硫）都偏高或者偏低時，分段修正用在某段硫值結果偏高或者偏低時，具體設置見《定硫機常見問題及維護方法》
3.數據查詢窗口
可以查看歷史數據及數據的整理和數據打印
4. 系統說明窗口
包括微機測硫機 HDL-9W 的使用簡要說明及與本公司聯系取得更好售後服務的重要信息，在使用過程中，可以方便的查閱微機測硫機 HDL-9W 的使用步驟，電解液配置，故障處理等情況。
5.實用工具窗口
包括計算器和記事本，方便用戶在實驗過程中對一些事情的處理
6. 關於窗口
對我公司微機測硫機 HDL-9W 軟件保護的聲明，及軟件版本號。
八、實驗步驟
1.打開主機電源，點擊微機桌麵“ HDL-9W ”圖標，進入 HDL-9W 測硫機界麵，溫度自動向設定溫度升溫。
2.溫度升到設定溫度期間，打開氣泵，檢查氣密性，調節氣流量到 1.0 左右，關閉兩通閥，將配置好的電解液吸入電解池內，打開攪拌，打開電解。
3.在“用戶信息設置”裡輸入相關信息，先做 1-2 個廢樣（平衡電解液）。在瓷舟上稱取 50.0 毫克左右的煤樣，上麵覆蓋一層三氧化鎢，將瓷舟放入石英舟上，輸入煤樣重量，按“啟動開始”按鈕，機器自動送樣，實驗過程由微機自動控制，實驗結束後，打印機將打印出結果，等測出含硫值不為零時就可以做正式煤樣
4.把待測試樣在瓷舟內用天平稱重（稱至 50mg ± 0.5mg ），上麵覆蓋一層三氧化鎢，將瓷舟放入石英舟上，輸入樣號，煤樣重量和水分值，按“啟動開始”按鈕，機器自動送樣，實驗過程由微機自動控制，實驗結束後，打印機將打印出結果。
5. 試驗最好連續進行，如中間間隔時間較長（超過 10 分鐘），在正式試驗前需加燒一個廢樣。
6. 試驗完畢，應先關閉電解、氣泵、攪拌，再關閉電源開關，退出微機測硫機程序。
九、常見故障及排除
脫機工作時使用說明書(節選)
1.鍵盤操作說明及使用方法見HDL-9漢顯智能定硫機
實驗步驟：
【 1 】接通電源，燃燒爐自動升溫到設定溫度處並恒溫。
【 2 】加裝電解液。在試驗之前，須先打開氣泵、攪拌器、電解。流量計指示應在 0.8~~1.2 之間，一般為 1.0 。
【 3 】置入三位數的樣重為 0.00 ，石英舟上不放煤樣，按下“ OK ”按扭，可進行送樣機構的調試，此時將不進行庫侖滴定，不會出現過電解現象。計算機將自動啟動送樣機構在 1150 ℃處停留，這時可按下“ C ”按扭強制返回。
若送樣機構有問題，具體排除詳見《定硫機常見問題及維護方法》章節。
【 4 】在瓷舟上稱取 50.0 毫克左右的煤樣，上麵覆蓋一層三氧化鎢，將瓷舟放入石英舟上，置入三位數的樣重，按下“ ok ”按扭，整個試驗過程由計算機控制，按預先寫入的程序執行。分別在 500 ℃處停留，然後自動控制送樣機構逐步達到 1150 ℃，並在此停留 , 最長到 9 分鐘。試樣經充分燃燒分解後，計算機會自動判斷出庫侖滴定終點並提前返回。待石英舟和瓷舟自動返回到原位後，打印機將打印出結果，本次煤樣試驗完畢。
【 5 】本機器為防止出現過電解現象，由計算機自動控制電解開關的開和關。在試驗之前，須先打開氣泵、攪拌器、電解開關，然後再置入三位數的樣重並按下“送樣”按扭，開始整個試驗過程。
【 6 】每次首個試驗時，指示電壓一般小於 35mV, 故應加燒 1-2 個廢樣，以使電解液中碘 - 碘離子對的電療電位校正到機器所需的數值。
【 7 】 試驗最好連續進行，如中間間隔時間較長，指示電壓若小於 35mV, 在試驗前需加燒一個廢樣。
【 8 】 試驗完後，應先關閉氣泵、攪拌器，電解，再關閉電源開關。若長期不用需放出電解液，並用蒸餾水把電解池清洗乾凈
產品專利號：ZL 2005 3 0138317.3
