ng>CTV310多功能熱線風速風量變送器ng>為法國KIMO公司原裝進口,可高精度測量通風管道內風溫,風速,風量等參數;

ng>中文資料下載ng>:



CTV310多功能熱線風速風量變送器ng>性能簡介ng>:

• 量程: 從 0 ~ 1 m/s 到 0 ~ 30 m/s ( 可設置 ) 和 0 ~ +50 °C
• 智能型可互換式熱線風速探頭
• 輸出信號對應量程可由按鍵或軟件自行設置
• 可輸入管道尺寸計算風量和溫度測量功能
• 變送器同時顯示 1 至 4 通道測量參數 ( 自行設置 )
• 外接變送器輸入 ( 法國凱茂 300 和 200 系列 )
• 兩組 4 ~ 20 mA 或 0 ~ 10 V 輸出信號 ( 4 線式 )
• 兩組 繼電器輸出 6A / 230 VAC 和 RS232 串口輸出
• 兩組雙色 LED 報警燈和報警蜂鳴器
• 模擬輸出信號自行診斷功能
• 總線 MODBUS 網路 RS-485 通訊 ( 選購功能 )
• 工業塑料或鋁合金 IP65 外殼材質
• 隨貨提供變送器快速安裝背板

CTV310多功能熱線風速風量變送器ng>選型表ng>:



CTV310多功能熱線風速風量變送器ng>性能參數ng>:

ng>變送器功能:ng>

ng>風速ng>

量程 ............. 0 ~ 30 m/s ( 最小可設置為 0 ~ 1 m/s )
測量單位 ......... m/s, fpm
精確度: ±3%的讀值±0.03m/s(0~3m/s); ±3%的讀值±0.1m/s(3~30m/s)
響應時間 ......... 1/e (63%) 4 秒
分辨率 ........... 0.01 m/s( 0~3 m/s );0.1 m/s (3~30m/s )
風速傳感器 ........熱線式
使用環境 ..........空氣和中性氣體

ng>溫度ng>

量程 .............. 0 ~ +50 °C
測量單位 .......... °C, °F
精確度 ........... ±0.3 °C ( 在 +20 °C 時 )
響應時間 .........
分辨率 ........... 0.1 °C
溫度傳感器 ........ PT100 A 級 DIN IEC 751
使用環境 ...........空氣和中性氣體

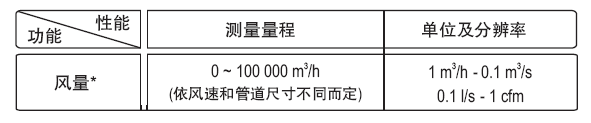

ng>風量功能:ng>

CTV310系列變送器可輸出兩組模擬信號, 此兩組輸出信號對應顯示屏上顯示的前兩行測量參數 ? 用戶可自行設置是否啟動模
擬信號輸出, 輸出可以風速, 風量和溫度 ( 選購探頭 )



CTV310 系列變送器可同時顯示 4 組測量參數 ? 最後2行隻做顯示,不可做為信號輸出 ?

ng>智能型可互換式熱線風速探頭功能ng>

探頭材質 ..................... 不銹鋼 316L
探頭尺寸 ..................... Ø 8 mm, 長度 150 mm 或 300 mm
工作溫度 ..................... 0 ~ +50 °C
電纜材質 ..................... PVC, Ø 4.8 mm
電纜長度 ..................... 2 m ( 探頭標準長度 );可選購 5 m, 10 m

ng>外殼功能ng>

外殼材質 ................... 工業塑料或鋁合金
阻燃等級 ................... 工業塑料 : V 0 as per UL94
外殼尺寸 ................. . 請參考尺寸圖
防護等級 ................... IP65
顯示屏 ....................... 1 到 4 行數字和圖形, 70 x 38 mm
背光功能, 顯示屏保護材質 PMMA
電纜接入固定 ........... 鋁合金外殼: 鍍鎳, 電纜最大 Ø 9 mm; 塑料外殼: 塑料, 電纜最大 Ø 7 mm
重量 .................... 工業塑料: 800 克 - 鋁合金: 1300 克 (含顯示屏)

ng>技術規格ng>

電源供應: 24 VAC / VDC ± 10 %; 115VAC或230VAC±10 %,50~60Hz
輸出 : 2 組 4 ~ 20 mA 或 2 組 0 ~ 10 V ( 4 線式 )
最大負載: 500 Ω ( 4 ~ 20 mA )
最小負載: 1000 Ω ( 0 ~ 10 V )
電流隔離 : 輸入和輸出 ( 115VAC/230VAC 型號 );輸出 ( 24VAC/VDC型號 )
功耗 ............................. 5 VA
繼電器輸出 ................. 2 組 RCR 6A / 230 VAC
報警燈 ......................... 2 組雙色 LED
報警蜂鳴器 ................. 高頻 ( 80 分貝 )
電磁兼容 ..................... EN 61 326
電纜端口 ..................... 接線端子用於電纜最大Ø1.5平方毫米
RS-485 通訊 ................. 數字:MODBUS RTU 系統;通訊速度 2400~115200 Bauds(可設置)
RS-232 通訊 ................. 數字:ASCII 專用協議
工作溫度 ..................... 0 ~ +50 °C
儲存溫度 ..................... -10 ~ +70 °C
使用環境 ..................... 空氣和中性氣體

ng>繼電器和報警功能ng>

300系列變送器內置個獨立且可設置的報警裝置
2 組報警燈 ( 雙色 LED ) 和 2 組繼電器 ( 接點開關 ) ?
報警功能相關設置:
- 參數 ( 風速, 風量和溫度 )
- 每組報警可設定 1 或 2 組設置點 ( 上升和下降動作 )
- 時間遲滯值 ( 最大 60 秒 )
- 報警動作 ( 上升或下降 )
- 繼電器操作模式 : 正向或反向保護
- 報警蜂鳴器

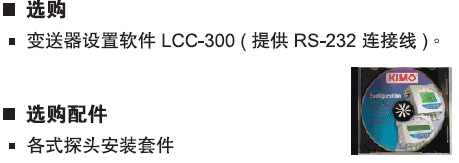

CTV310多功能熱線風速風量變送器ng>輔助配件ng>:

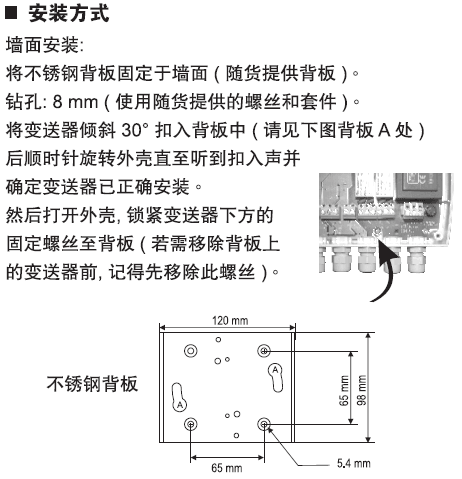

CTV310多功能熱線風速風量變送器ng>安裝簡介ng>:
