產品名稱： Y3A系列圓形電連接器
產品編號： 08
產品介紹：
Y3A
殼體號 | S | P | φC | M | L |
10 | 24 | 18±0.15 | 15.4 | M18X1 | 26 |
12 | 27 | 21±0.15 | 18.4 | M20X1 | 26 |
14 | 30 | 23±0.15 | 21.4 | M24X1 | 26 |
16 | 33 | 25±0.15 | 24.4 | M27X1 | 26 |
18 | 36 | 27±0.15 | 27.4 | M30X1 | 26 |
20 | 39 | 29±0.15 | 30.4 | M33X1.5 | 26 |
22 | 42 | 32±0.15 | 33.4 | M36X1.5 | 26 |
24 | 45 | 35±0.15 | 36.4 | M39X1.5 | 26 |

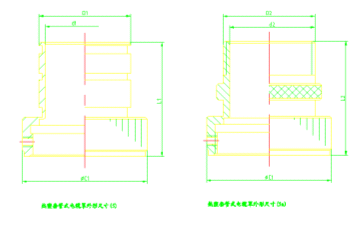

電纜罩
殼體號 | φD1 | φd1 | φC1 | L1 | φD2 | φd2 | L2 |
10 | 14 | 10 | 23 | 29 | 14.4x1 | 10 | 36 |
12 | 18 | 13 | 26 | 33 | 19.4×1 | 15 | 38 |
14 | 21 | 17 | 29 | 33 | 22.3×1 | 18.2 | 38 |
16 | 22 | 18 | 32 | 35 | 22.3×1 | 18.2 | 38 |
18 | 27 | 23 | 35 | 35 | 28.7×1 | 24.5 | 38 |
20 | 28 | 24 | 38 | 38 | 28.7×1 | 24.5 | 38 |
22 | 31 | 27 | 41 | 38 | 31.8×1 | 27.7 | 38 |
24 | 34 | 30 | 43 | 38 | 31.8×1 | 30 | 38 |
霧 符合GJB1217的B級規定
主要技術特性
接觸件特性
插針直徑（mm） | 1 | 1.5 |
工作電流（A） | 5 | 10 |
接觸電阻（mΩ） | ≤5 | ≤3 |
絕緣電阻
標準大氣條件 | 潮濕條件 | 高溫條件 |
≥3000MΩ | ≥20MΩ | ≥500MΩ |
耐電壓
標準大氣條件 | AC 1500Vrms |
低氣壓條件 | AC 250Vrms |
機械壽命 500次
Y3A接觸件孔位排列
註: 此圖為電連接器的插針插合麵正視圖。
執行標準
型號標志
Y 3A Ⅱ- 18 32 T K 5
代號 | Y | 3A | Ⅱ | - | 18 | 32 | T | K | 5 |
序號 | ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ |
① 圓形電連接器
② 設計序號
③ 轉位號：Ⅰ、Ⅱ,Ⅰ號位不標註
④ 殼體號：10,12,14,16，18，20，22，24
⑤ 接觸件數目：7、10、19、26、32、41、55、61、16、21
⑥ 插頭座類別：T-插頭，Z-插座
⑦ 接觸件類別：J-插針，K-插孔
⑧ 尾罩類別號：5-熱縮套管式1型，5a-熱縮套管式2型
訂貨指南
合同或訂單中應註明下列內容：
a.產品詳細規范的名稱和編號及發佈日期；
b.包括類別、接觸件形式等完整型號命名及數量；
c.是否要求包括插座尾罩附件。
