| 品牌：博生牌 | 型號：QBY-100P | 材質：不銹鋼 |
| 用途：排污泵,增壓泵 | 性能：無泄露 | 驅動方式：氣動 |
| 空氣消耗量：1.5（m3/min） | 最大供氣壓力：7k(gf/cm2) | 允許顆粒值：10（mm） |
| 吸程：7（m） | 出口壓力：6（Mpa） | 揚程：0~50（m） |
| 流量：0~30（m3/h） | 工作壓力：6公斤 | 產地：上海 |
產品名稱：QBY-100P型304不銹鋼氣動隔膜泵
最大流量：0~30（m3/h）
最大揚程：0~50 （m）
進出口徑：100（mm）
出口壓力：6 （kgf/cm2）
最大吸程：7（m）
最大允許通過顆粒：φ10（mn）
最大供氣壓：7 K（gf/cm2）
最大空氣消耗量：1.5（m3/min）
泵連接方式：法蘭連接。
如用戶有特殊要求，與博生廠傢聯系021-63538833，以方便用戶選型，正確使用博生牌隔膜泵。
產品概述: |
博生牌 QBY型不銹鋼氣動隔膜泵 是一種新型輸送機械，是目前國內最新穎的一種泵類。采用壓縮空氣為動力源，對於各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。其性能參數與聯邦德國的WLLDENPVMPS、美國的MARIOWPUMPS相近。
博生公司目前已形成系列化生產，共有八種規格直徑：φ10mm（3/8'）、φ15mm（1/2'）、φ25mm（1'）、φ40mm（11/2'）、φ50mm（2'）、φ65mm（21/2'）、φ80mm（3'）、φ100mm（4'）。五種材質：鋁合金、鑄鐵、不銹鋼、工程塑料、襯裡(襯膠隔膜泵,襯氟隔膜泵)。隔膜泵根據不同液體介質分別采用丁晴橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯隔膜。以滿足不同用戶的需要。
該泵自1986年投產以來， QBY型不銹鋼氣動隔膜泵 已被國內一千多傢石油、化工、電子、陶瓷、紡織系統單位采用，安置在各種特殊場合，用來抽送種常規泵不能抽吸的介質，均取得瞭滿意的效果。 |
|
 型號意義: |
|
 使用范圍: |
1.QBY型不銹鋼氣動隔膜泵吸花生醬、泡菜、土豆泥、小紅腸、果醬、蘋果醬、巧克力等。
2.泵吸油漆、樹膠、顏料。
3.粘合劑和膠水、全部種類可用泵吸取。
4.各種瓦、瓷、磚器及陶器釉漿。
5.油井鉆好後，用泵吸沉積物及灌漿。
6.泵吸各種乳劑和填料。
7.泵吸各種污水。
8.用泵為油輪，駁船清倉吸取倉內污水。
9.啤酒花及發酵粉稀漿、糖漿、糖蜜。
10.泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11.各種橡膠漿。
12.各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13.各種劇毒、易燃、易揮發液體。
14.各種強酸、強堿、強腐蝕液體。
15.各種高溫液體最高可耐150℃。
16.QBY型不銹鋼氣動隔膜泵作為各種固液體分離設備的前級送壓裝置. |
|

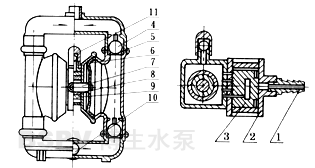

 結構說明: |
 | 1 | 進氣口 | 6 | 隔膜片 | 11 | 排氣口 | 2 | 配氣閥體 | 7 | 連桿 | | | 3 | 配氣閥 | 8 | 連桿銅套 | | | 4 | 圓球 | 9 | 中間支架 | | | 5 | 球座 | 10 | 泵進口 | | |
|
|
 性能參數: |
型 號 | 流量
m3/h | 揚程
m | 出口壓力
kgf/cm2 | 吸程
m | 最大允許
通過顆粒
φ(mn) | 最大供氣壓
Kgf/cm2 | 最大空氣
消耗量
m3/min | QBY-10 | 0～0.8 | 0～50 | 6 | 5 | 1 | 7 | 0.3 | QBY-15 | 0～1 | 0～50 | 6 | 5 | 1 | 7 | 0.3 | QBY-25 | 0～2.4 | 0～50 | 6 | 7 | 2.5 | 7 | 0.6 | QBY-40 | 0～8 | 0～50 | 6 | 7 | 4.5 | 7 | 0.6 | QBY-50 | 0～12 | 0～50 | 6 | 7 | 8 | 7 | 0.9 | QBY-65 | 0～16 | 0～50 | 6 | 7 | 8 | 7 | 0.9 | QBY-80 | 0～24 | 0～50 | 6 | 7 | 10 | 7 | 1.5 | QBY-100 | 0～30 | 0～50 | 6 | 7 | 10 | 7 | 1.5 |
|

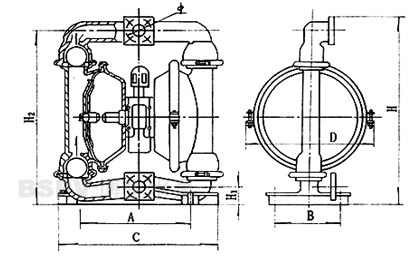

 安裝尺寸: |
 |
型號 | A | B | C | D | H | H1 | H2 | Φ | 底肢
螺栓 | 泵進口尺寸 | 泵出口尺寸 | 進氣口
外徑 | 重量
(kg) | QBY-10 | 140 | - | 180 | 150 | 225 | 18 | 200 | - | Φ8 | 3/8"(絲扣) | 3/8"(絲扣) | 8 | 7 | QBY-15 | 140 | - | 180 | 150 | 225 | 18 | 200 | - | Φ8 | 1/2"(絲扣) | 1/2"(絲扣) | 8 | 7 | QBY-25 | 220 | 170 | 365 | 200 | 480 | 45 | 460 | - | Φ10 | 1"(絲扣) | 1"(絲扣) | 10 | 20 | QBY-40 | 220 | 170 | 365 | 250 | 480 | 45 | 460 | - | Φ10 | 11/2"(絲扣) | 11/4"(絲扣) | 10 | 24 | QBY-50 | 340 | 230 | 570 | 340 | 740 | 80 | 700 | 110 | Φ12 | 2"(法蘭) | 2"(法蘭) | 14 | 50 | QBY-65 | 340 | 230 | 570 | 340 | 740 | 80 | 700 | 110 | Φ12 | 21/2"(法蘭) | 21/2"(法蘭) | 14 | 56 | QBY-80 | 360 | 240 | 600 | 450 | 900 | 105 | 860 | 175 | Φ14 | 3"(法蘭) | 3"(法蘭) | 16 | 70 | QBY-100 | 360 | 240 | 600 | 450 | 930 | 105 | 860 | 750 | Φ14 | 4"(法蘭) | 4"(法蘭) | 16 | 78 |
|
