筆記本電源碼片測試機使用說明
（REV2.0）
（測試接口輸入電壓范圍， 0-30V DC, 電流0-8A）
一概述：
歡迎使用該系列筆記本電源碼片測試機，這是款全新理念設計的測試工
具，完全顛覆傳統的測試方法，主要特點是與電子負載搭配測電流電壓的同
時能把通訊碼片功能一步測試，然後獨有的保護插頭彈針不打火花技術，獨
有的顯示蘋果原裝跟OEM 電源的判斷技術，獨有的自動采樣記憶標準，自
動切換測試模式自動判斷混碼技術，一鍵操作的人性化設計使用戶在享受自
動測試的同時又避免瞭繁雜菜單的操作設定，根本性的解決瞭帶碼片通訊類
筆記本電源的快速測試，簡易操作，機器自動判斷的難題。
該款不帶電流電壓顯示，是碼片測試的專業工具，後側有與電子負載連
接的 4PIN 端子接口，配合電子負載可以實現整機電源的一步測試。
二測試前的準備工作：
¾ 2.1：固定好測試底座，桌面平整直接用吸盤支架固定，否則先將配件中的
玻璃底座固定OK 後再將吸盤支架吸附在玻璃底座之上。檢測前面板DC
母座是否已損壞或五金接觸點氧化，如蘋果磁頭母座有氧化可用棉簽蘸酒
精清洗，切不可用洗板水之類的腐蝕性溶劑清洗。
¾ 2.2：連接DC-5V1A 規格的電源至測試機後部接口（φ5.5*2.1mm）處給測
試機供電，並確保後側面電源翹板開關處於ON 位置，正常供電後LCD 屏
會顯示“DELL APPLE DATA TEST……”信息，狀態燈熄滅，蜂鳴器滴一
聲後靜音表明OK。

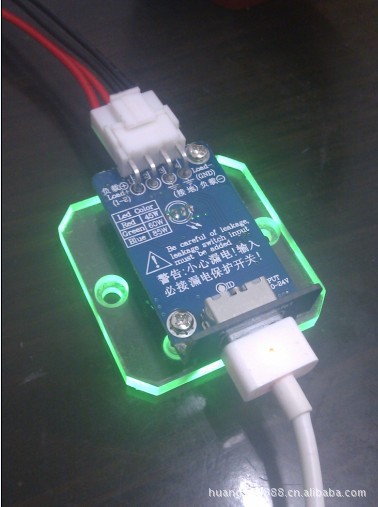

¾ 2.3：從後部4PIN 端子母座處，連接好端子線到負載機的輸入接口，兩根
紅線並聯接正極，倆根黑線並聯接負載的負極，並根據測試型號調節好負
載的帶載電流，如不監控空載電壓則直接可以使其保持為帶載狀態。
三.測試過程：
¾ 3.1：將被測電源的DC 接頭連接至測試機前面板相應接口處並通電測試；
¾ 3.2：以上電復位或按“開始”鍵作為開始，機器將自動采樣記錄開始後首
5 個電源的測試信息，在此過程中，狀態燈會綠藍交替閃爍代表數據采樣，
LCD 顯示相應測試電源的功率信息，如測試的是蘋果電源，則在LCD 的
第一行還會額外顯示插頭型狀“L”還是“T”頭，（一般情況下T 代表是
舊版本的碼片，L 代表新版本的碼片，但由於OEM 電源應用碼片的不規范
可能會出現顯示T 其實是L 頭實物的情況出現，所以此項僅作為參考即可，
但如果也不顯示L 也不顯示T 說明碼片數據在該處是錯誤的測試機會自動
報警提示，以及是否是OEM 電壓時序，是則顯示“VOEM”，是原裝電壓
時序則會顯示“VOL”，所有數據正常後蘋果插頭的橙色及綠色燈交替閃爍
直到退出。
¾ 3.3：如果前5 個電源的功率信息及蘋果OEM/OL 信息一致，則後續測試會
進入測試模式1：在該模式下，LCD 的第一行會顯示實際測試的電源信息
第二行會顯示測試模式及限定的項目，測試電源如果超出第二行限定的項
目范圍外即做如下報警提示；
3.3.1：DELL 功率與限定功率不符：
LCD 第一行的功率位閃爍提示、狀態紅燈閃爍、蜂鳴器間隙鳴響。
3.3.2：APPLE 功率與限定功率不符：
LCD 第一行的功率位閃爍提示、狀態紅燈閃爍、蜂鳴器間隙鳴響。
3.3.3：APPLE 的VOEM/OL 與限定不符：
LCD 在第一行的OEM 位閃爍提示、狀態燈紅燈閃爍。
3.3.4: 如果測試電源與第二行限定標準一致，則會在第一行顯示相關電
源的品牌功率蘋果的插頭型狀及通過電壓時序判斷的是否為原裝
電源等信息，第二行顯示測試模式及限定標準，狀態燈綠燈常亮，
蜂鳴器靜音，蘋果插頭的橙色及綠色燈交替閃爍直到退出。
¾ 3.4：如果前5 個所測電源的信息不一致，則機器會進入MODE2 測試模式，
屆時LCD 第一行仍顯示被測電源的實時信息，第二行會顯示“MODE:2
(Hybrid)”以提示進入混合測試模式，在該模式下測試的被測電源均不做
功率及OEM 限定，但內部仍適應與一般限定要求，該模式極其適宜於對
不限碼片功率（能給電腦通訊即可）的混合測試，測試OK 後，LCD 第一
行仍顯示被測電源的實時信息，第二行顯示“MODE:2 (Hybrid)”，蜂鳴
器靜音，狀態燈藍燈常亮。
3.5：拔掉DC 頭退出測試：
3.5.1:采樣階段的退出：LCD 會復位回“DELL APPLE DATA TEST……”
顯示，狀態燈熄滅，蜂鳴器靜音。
3.5.2:MOD1 模式下的退出：LCD 第一行會根據測試品牌不同顯示
“APPLE:NCW-* EMPT”或“DELL TYPE=NC”，第二行顯示相
應測試模式及限定標準，狀態燈熄滅，蜂鳴器靜音。
3.5.3:MOD2 模式下的退出：LCD 第一行會根據測試品牌不同顯示
“APPLE:NCW-* EMPT”或“DELL TYPE=NC ”，第二行顯
示“MODE:2 (Hybrid)”混測模式，狀態燈熄滅，蜂鳴器靜音。
¾ 3.6：一般限定要求：
不管在何種模式下測試，包括采樣階段，如出現以下錯誤均會報警提示：
四.保護功能:
¾ 4.1：過壓保護，當被測電源超過24V 時將做“OVP 過壓報警”提示，參
照2.6 表格。
¾ 4.2：信號針過壓保護，內置信號針保護電路，防止蘋果磁頭處極易出現的
信號針跟ID 腳碰極（或者DELL 的DC 線內部或起始端信號線跟VCC 碰
極）而引起燒毀測試機端口的情況出現。
¾ 4.3：測試機內部供電電壓上下限范圍保護，防止外圍插錯電源規格而燒毀
測試機內部MCU 部分。
¾ 4.4：測試接口輸入正負極無損反接保護。
五.一般性註意事項：
¾ 5.1：由於前5 個采樣電源決定瞭以後測試的模式及標準，所以要格外仔細
核對首5 個電源的測試信息，看是否符合測試要求，隻有這5 個標準對瞭
後面的測試才不會誤判。
¾ 5.2：如果在測試電源已連接的情況下，機器上電或重新按瞭“開始”鍵，
均需重新斷開一次測試電源的連接再接通DC 頭才會觸發內部檢測電路。
¾ 5.3：正常測試情況，每更換一次型號或是功率段不同的批次電源測試均需
先按一次“開始”鍵啟動，從而重新記錄首5 個樣品參數作為測試模式的
判定依據。如果忘記按“開始”按鍵而進入換品牌電源測試，會按“型號
未知”報警提示，可重新退出，按“開始”鍵後繼續。如果更換的是同型
號隻是功率不同則看原測試機工作在何種模式而定，如果工作在模式1 肯
定會提示功率錯誤，請確認後退出再按“開始”鍵重新測試；如原來工作
在模式2，則不會做異常提示，因為其本來就是混測模式，內部就不會做
功率對比的。
5.4：測試蘋果原裝電源，一定要確認此時後側板負載端已經連接在負載上
且已在拉電流狀態才能連接蘋果電源測試，否則由於原裝蘋果電源空載電
壓低，插頭處的燈無法正常轉換。
¾ 5.5：一旦提示“Warning:MOS Error,NoTest”且斷開測試電源重按“開始”
按鈕幾次仍無法恢復的，確定為內部主功率MOS 損毀，該種情況下測試
機已不具備DC 插頭上電斷電消火花的功能，再測試DELL 特別是蘋果磁
頭將會出現打火花，這時候應立即停止使用，聯系報修。平時測試的時候
也要註意觀察插頭（特別是蘋果磁頭）上下電的時候有無強烈的打火花現
象，如是經常性的則應立即停止測試，報修。
六.安全性註意事項：
¾ 6.1：測試機到負載的引線要確保接觸到位；在負載端的壓線力度也要保證
接觸良好，否則大電流產生的壓降過大，會造成發熱或誤判，。
¾ 6.2：測試機不能長時間離人作為老化通路使用，以免出現意外。
¾ 6.3：本測試機為低壓機器，請勿超過DC-30V 輸入電壓，但為確保安全起
見給被測電源的供電處加漏電開關還是必須的，保證如遇極端情況，如市
面上低端電源廠傢做的個別測試電源漏電時能可靠保護
