性能指標

TC-1530

平臺尺寸

1550mm×3050mm

雕刻范圍

1500mm×3000mm

Z軸行程

180mm

進料高度

200mm

機體配置

T型支架（鋼結構8mm鋼管）

臺面配置

加厚鋁型材

龍門側壁配置

側壁全鑄鐵CNC加工

Z軸運動硬件配置

全鑄鋁件CNC加工

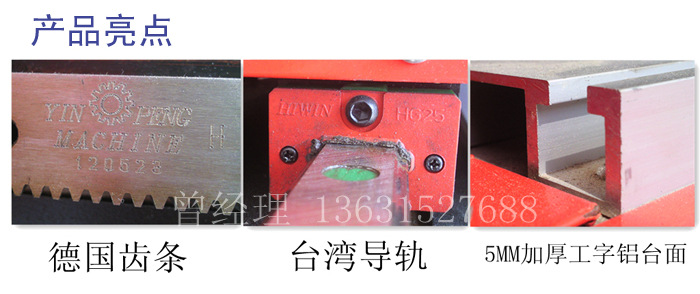

運行配置

齒條傳動（德國斜齒）

導軌配置

25方軌（臺灣上銀P5級）

Z軸絲桿

臺灣銀泰25絲桿C4級，雙螺母

定位精度

±0.1/300mm

主軸轉速

0-24000(轉/分)

加工速度

0-30000mm/分

X軸電機驅動

深圳雷賽86

Y軸電機驅動

深圳雷賽86（雙驅動雙電機）

Z軸電機驅動

深圳雷賽110

運動控制

上海維宏DSP正版控制系統

雕刻指令

G代碼*、U00*、mmg*、nc

分辨率

0.0025/脈沖

刀具直徑

3.175mm、4mm、6mm、8、12.7

主軸功率

4.5KW水冷電機

變頻器

貝士德

機床電源

380v50HZ±10(內置開關電源)

機器重量

約2300KG（真實重量）

電箱配置

電腦機櫃

運動方式

龍門動
