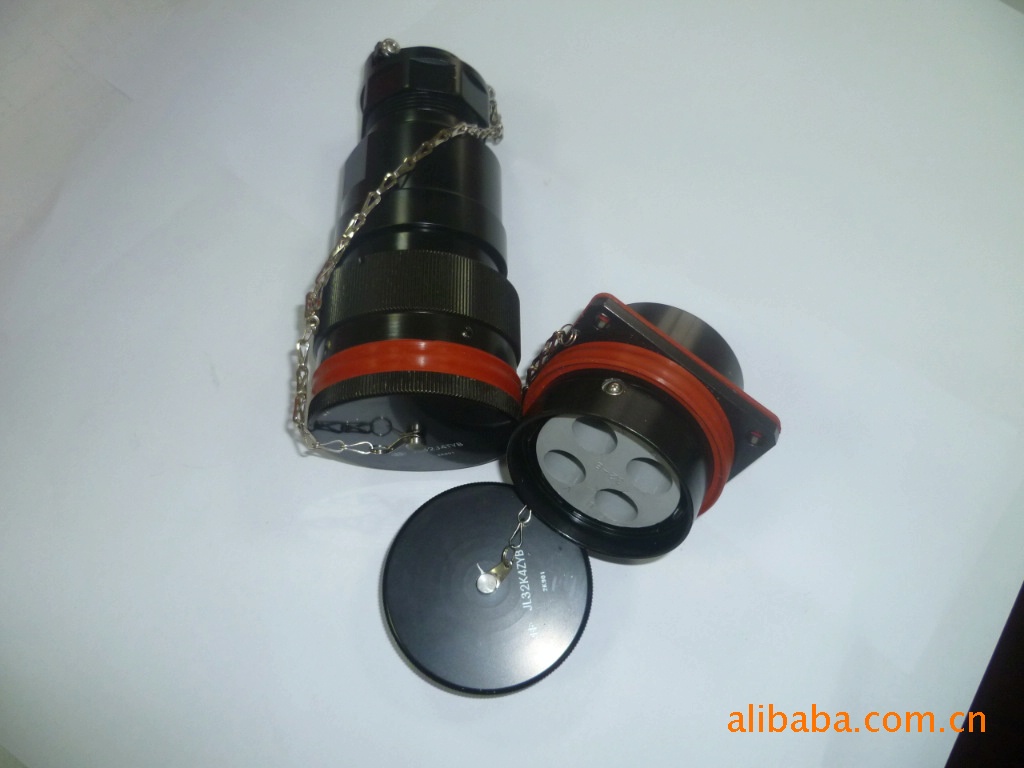

優質產品JL32-4卡口式大電流圓型電連接器_連接器_電子元器件_貨源

產品展示

	該型電連接器采用卡口式快速連接，五鍵、槽定位具有盲插功能，接觸件與導線采用壓接，可方便取卸；插頭座，既可裝針也可裝孔；產品接觸可靠、防震、防雪、使用靈活方便，圓弧卡口使用壽命長，鎖緊牢靠，符合TB/T2761-1996（機車電連接器基本技術條件）標準和IEC79-15標準，主要應用於機車、車輛、石油、勘探、鑽井設備中。二、主要的技術能及使用環境：工作溫度-55℃～+125℃ 相對濕度40±2℃時90％～95％振動頻率10～55HZ 幅值0.75mm 碰撞10-40分/次，加速度250m/s2 工作電壓380VAC 額定工作電流A型：100A；B型150A；C型：200A 連接器接觸對數為4對接觸電阻A型＜0.5mΩ；B型＜0.4 mΩ；C型＜0.35 mΩ 絕緣電阻≥2000MΩ（常態）機械壽命1000次
三.接點排列(如下圖)
插孔接點排列	插針接點排列


四.型號命名
該電連接器的型號命名由主稱代號、設計序號、接觸對數目、殼體類別、接觸件端方式，等組成。
