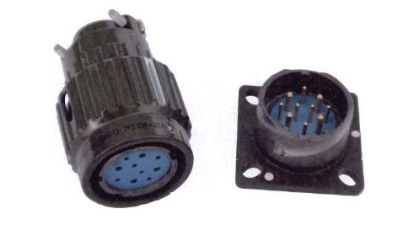

●卡口連接，快速插拔 ●規格齊全 ●插座密封 ●插座有法蘭盤安裝式和電纜式二種 Y2系列圓形密封電連接器廣泛應用於各種電子電氣設備之間的電路連接。 工作溫度 -55℃～125℃ 相對濕度 40±2℃時相對濕度92%～98% 工作氣壓 101.33kPa～6.67Pa 正弦振動 加速度196m/s2 沖 擊 加速度980m/s2 加速 度 245m/s2 碰 撞 加速度392m/s2 接觸件特性
絕緣電阻
耐電壓
① 圓形電連接器 ② 設計序號 ③ 芯數：3、4、5、7、10、14、19、24、32、36、37、50、65、81、120 ④ 電連接器類別：T-插頭，Z-插座 ⑤ 接觸件類型：J-插針，K-插孔 ⑥ 安裝形式：L-電纜式，B-法蘭盤式 ⑦ 插座密封：灌膠密封 註： ⑥、⑦項隻有插座有，插頭無該標志。 插頭、插座不帶電纜罩  插座帶電纜罩
接觸件孔位排列（插針插合面正視圖）  操作方法 1. Y2系列產品插頭座采用卡口連接，連接時將插頭殼體上主鍵槽對準插座殼體主筋，然後順時針旋轉插頭上的鎖緊卡帽，聽到咔噠聲，同時鎖緊卡帽上標志線、鋼珠，與插座上標志點對準，說明已連接到位。分離時，稍用力將插頭上的鎖緊卡帽向前推，同時逆時針方向轉動鎖緊卡帽，轉角大約120°，即行分離。 2. 有必要時，可在插頭、插座間打上保險。 機械壽命 500次 執行標準 Q/Ag1.002-2004《Y2型圓形密封電連接器詳細規范》 |
