①② ③④
⑤⑥ ⑦⑧ 1⑨2 3 4 5 6 7 ⑩
8
|
13 14 15 16
①模式（錄影/拍照/播放）②畫質顯示③TF卡狀態④電池剩餘容量指示
⑤錄音開啟/關閉⑥鎖檔中⑦於待機中-記憶卡剩餘容量可錄製時間/相片數量/於錄
影中檔案時間⑧錄影 指示燈⑨當前日期時間⑩開機指示燈

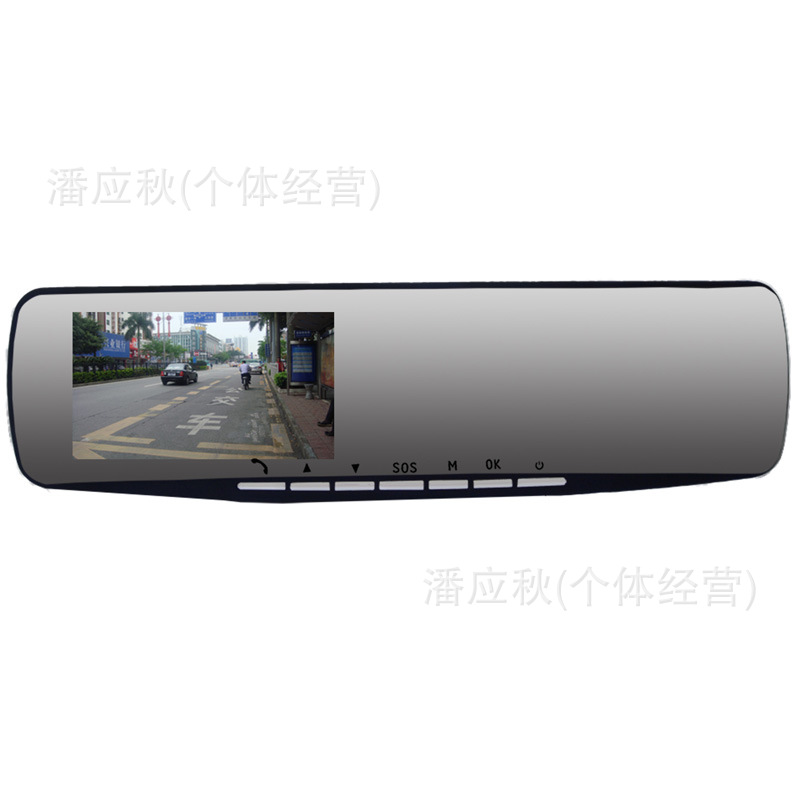

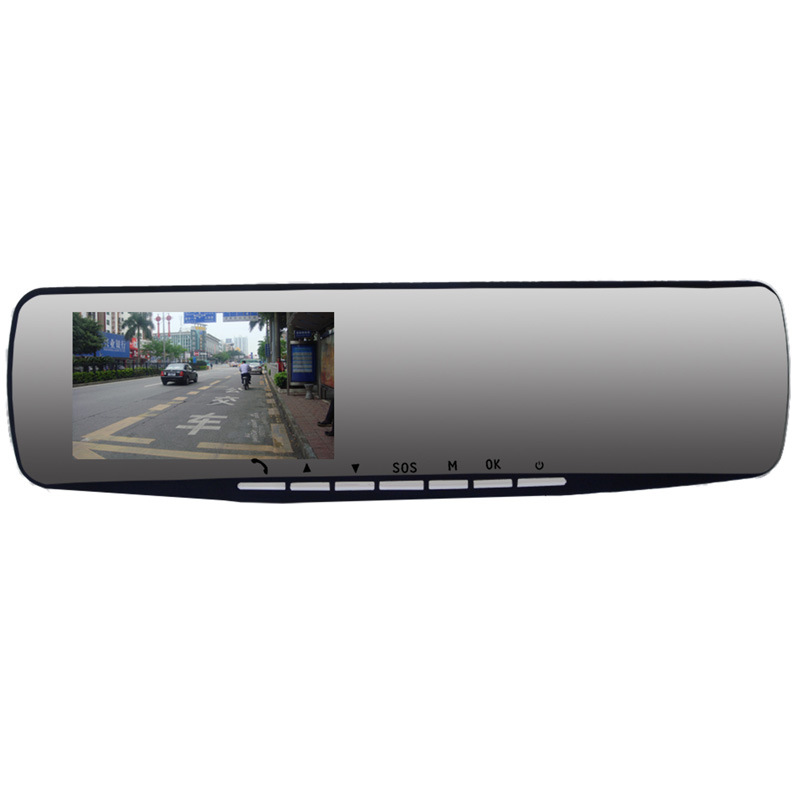

1.錄影鍵/拍照鍵/確認鍵2.上翻頁鍵/靜音鍵3.下翻頁鍵/鏡頭畫面切換
4.緊急錄影 鎖定鍵/移動偵測5.菜單鍵6.模式鍵7.開機鍵

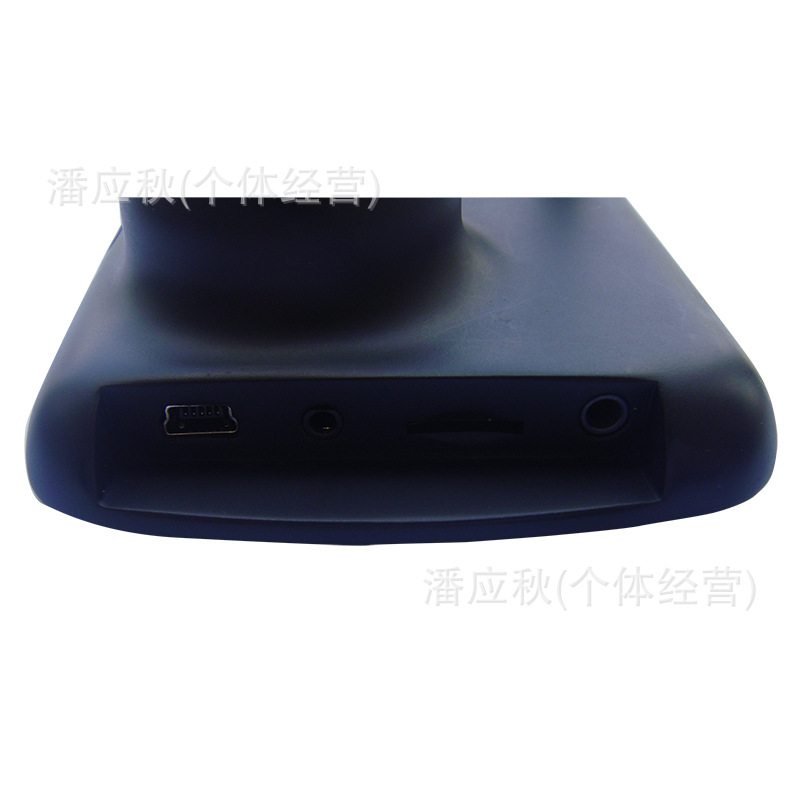

8.鎖屏鍵9.G-mouse 10.TF記憶卡11.AVIN 12.車充/傳輸線

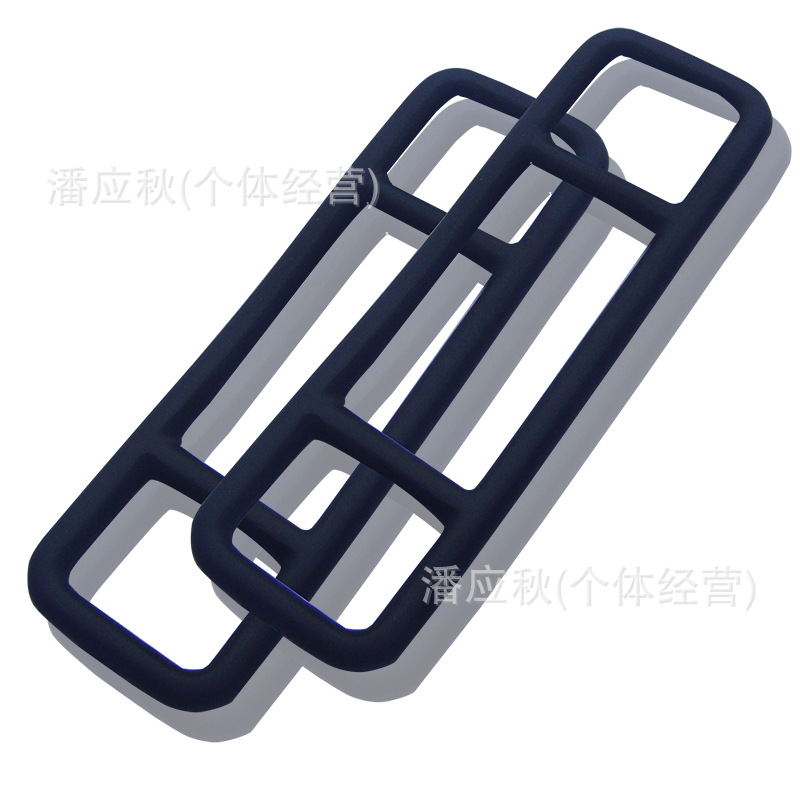

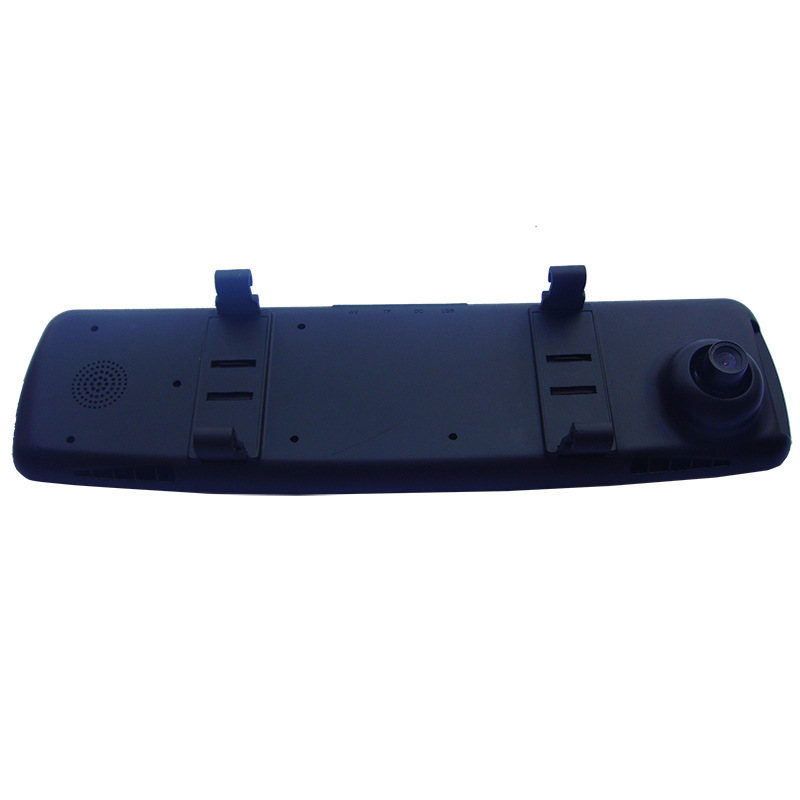

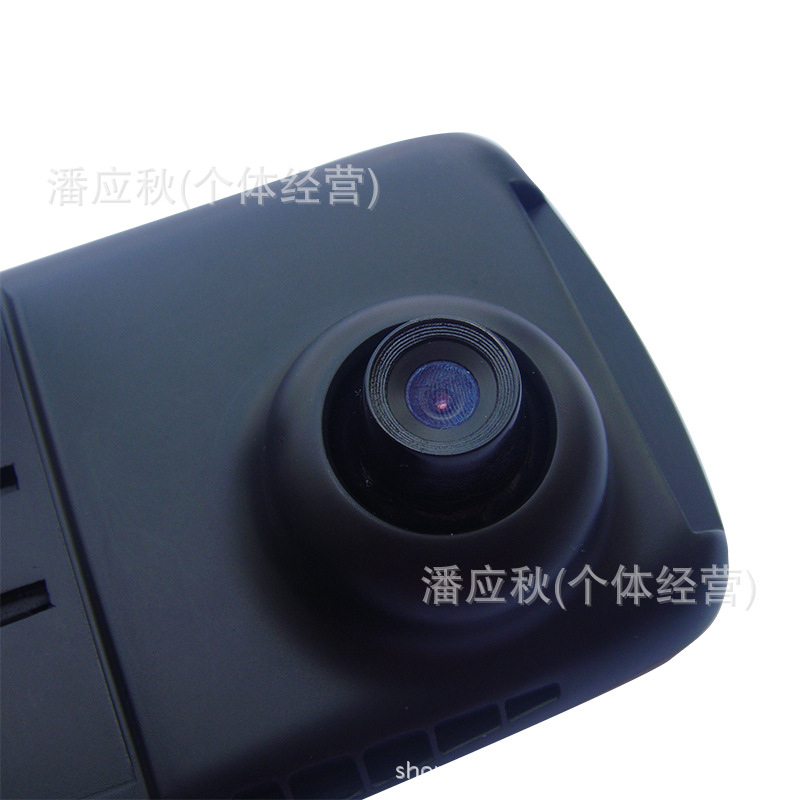

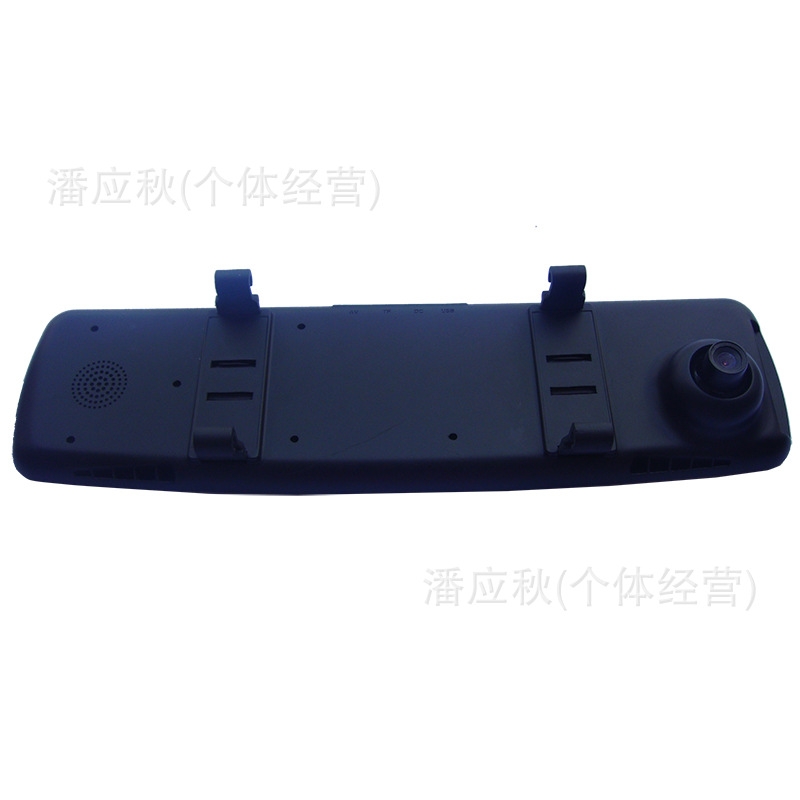

13.喇叭14.固定圈15.固定腳16.鏡頭
1.錄影鍵/拍照鍵/確認鍵
功能一：啟動/關閉錄影功能
在待機狀態下，短按【錄影鍵】 開始進入錄影模式，再次短按【錄影鍵】 可停止錄影。
功能二：拍照鍵
在拍照模式的狀態下，輕觸短按【拍照鍵】 可拍攝一張照片。
功能三：確認鍵
在待機錄影模式/拍照模式/回放模式的狀態下；輕觸短按【菜單鍵】 ，進入主菜單模式，輕觸短按【上翻 /下翻 】來流覽，輕觸短按【錄影鍵】 來進行確定。
2.上翻頁鍵/靜音鍵
功能一：上翻頁功能
在菜單設置和回放模式中為上翻頁功能。
功能二：關閉錄音功能
在錄影模式中，短按【靜音鍵】 可關閉錄音功能，此時螢幕右下方話筒變為禁止圖示 表示已經關閉錄音功能。再次短按可開啟錄音，圖標顯示為開啟錄音 。
3.下翻頁鍵/鏡頭畫面切換
功能一：下翻頁功能
在菜單設置和回放模式中為下翻頁功能。
功能二：攝像頭切換功能
在接入外置後攝像頭後，螢幕下方會顯示一個攝像頭 的圖示，表示已識別模擬攝像頭，短按【攝像頭切換鍵】 可以在前攝像頭、後攝像頭、畫中畫、分屏顯示四種顯示方式之間切換。
4.緊急錄影鎖定鍵/移動偵測
功能一：鎖定功能
在錄影模式中，如果發現車輛發生碰撞時，短按【緊急錄影鎖定鍵】 啟動緊急鎖定功能，此時螢幕右下方出現鎖檔圖示 ，則將事故發生時的前10秒和後20秒另存為一個特殊檔，這個檔不會被迴圈覆蓋。
功能二：移動偵測
在待機模式中，短按【緊急錄影鎖定鍵】 可切換至移動偵測模式，此時螢幕左上方的模式圖示變為移動偵測圖示 。短按【錄影鍵】 ，即可退出移動偵測模式。
top:31.8pt;width:14.15pt;height:14.15pt; z-index:12;mso-wrap-style:square'>在錄影模式中，短按【靜音鍵】 可關閉錄音功能，此時螢幕右下方話筒變為禁止圖示 表示已經關閉錄音功能。再次短按可開啟錄音，圖標顯示為開啟錄音 。
5.菜單鍵
在待機狀態下，短按【菜單鍵】 進入主菜單功能設置表，短按【上翻頁鍵】 或【下翻頁鍵】 選擇需要設置的選項，短按【確定鍵】 確認。設置完成後短按【菜單鍵】 直至退出菜單設置功能。（菜單設置方法在錄影模式、拍照模式、回放模式中均相同）
6.模式鍵
在待機狀態下，短按【模式鍵】 可在不同模式（錄影/拍照/回放）之間進行切換。
7.電源鍵/螢幕背光
功能一：開關機功能
在關機狀態下，長按【電源鍵】 並保持3秒鐘可開啟本機電源，機器自動開始工作。在開機狀態下長按【電源鍵】 並保持3秒鐘本機自動保存錄影檔並關機。
功能二：螢幕背光
在開機狀態下，短按【電源鍵】 可關閉螢幕背光；短按任意鍵恢復顯示幕背光。（此功能隻對顯示幕背光起作用，不影響錄影功能）
ml101clip_image005.jpg" o:title="page up"/>在錄影模式中，短按【靜音鍵】 可關閉錄音功能，此時螢幕右下方話筒變為禁止圖示 表示已經關閉錄音功能。再次短按可開啟錄音，圖標顯示為開啟錄音 。
8.鎖屏鍵
在任意模式中，短按【鎖屏鍵】 可開啟/關閉螢幕背光。
操作指南
記錄機的安裝
1.關閉汽車發動機。
2.將TF卡插入記錄機卡槽中。
【註意】請使用高速TF卡（Class6以上），容量不小於512MB，TF卡最大支持64GB。
3.將記錄機固定於汽車的原後視鏡上。
4.將車載充電器插入汽車點煙器中。
5.用充電延長線將記錄機的USB介面和車載充電器連接起來。
【註意】佈線時可將充電延長線沿汽車擋風玻璃邊緣敷設。
6.將後置攝像頭安裝在車輛後部，安裝時註意方向。佈線可沿車輛頂棚敷設。安裝完成後將後插頭接入記錄機後置攝像頭介面。
7.調整鏡頭位置，確保鏡頭與地面保持水準。
8.發動引擎，檢查機器是否已安裝正確。
【註意】當機器安裝正確，系統工作指示燈點亮；
機器啟動進入記錄狀態，錄影指示燈閃爍。請註意檢查顯示幕上的畫面是否正常，如顯示畫面為倒像，請及時與我們聯絡。
功能簡介
1.使用自動記錄功能
啟動汽車發動機，記錄機自動啟動並開啟記錄功能，充電指示燈點亮 ，錄影指示燈閃爍 。關閉汽車發動機，記錄機自動保存記錄內容並關機。記錄的影像分段保存於TF卡上，當TF卡存儲滿後記錄機將覆蓋較早前錄製的影像。
【註意】a.記錄的時間段可自行在菜單中設置，範圍為1/2/5分鐘三檔。
b.前、後攝像頭的錄影分別保存於TF的“DCIMA”與“DCIMB”檔夾中，普通檔夾為NORMAL，加鎖檔夾為LOCK。
2.使用手動記錄功能
長按記錄機電源鍵 3秒，記錄機啟動並開始自動記錄，錄影指示燈點亮 並閃爍。如需關機則再次長按電源鍵 3秒，記錄機即可自動保存記錄並關機。
3.使用拍照功能
在開機狀態下，短按【電源鍵】 可關閉螢幕背光；短按任意鍵恢復顯示幕背光。（此功能隻對顯示幕背光起作用，不影響錄影功能）
此時顯示幕左上角圖示已由攝像機 轉換為照相機 ，短按OK鍵 即可拍照。如需切換回錄影模式，短按模式鍵 兩次即可。
4.使用移動偵測功能
在待機狀態下，短按SOS鍵 進入移動偵測模式。當鏡頭感應到周邊範圍有移動物體時，機器進入攝像狀態，當鏡頭沒有感覺物體移動後10秒，系統停止錄影。如需退出移動偵測模式，短按錄影鍵 即可。
【註意】本項設置，系統不保存，下次開機將恢復至錄影模式。
5.碰撞感應功能
本機內置碰撞感應器(G-sensor)，如果發生嚴重車輛碰撞，記錄機會鎖定事故發生時的前10秒和後20秒的影像資料，同時顯示幕左下方顯示鎖 的圖示；被鎖定的影像會另存為一個特殊檔，這個檔不會被迴圈覆蓋。
【提示】1.鎖定的錄影檔案名為ZW開頭，普通記錄檔為AW開頭。
2.碰撞感應器（G-sensor）支持靈敏度調節，可根據實際需要在設置菜單中自行更改設置。
6.一鍵鎖定功能
本機具備一鍵鎖定功能，可將需要保留的影像鎖定而不會被迴圈覆蓋。在錄影模式中，短按SOS鍵 記錄機會將前10秒和後20秒的影像鎖定。
7.日期及時間設定
在待機狀態中短按菜單鍵 進入系統設置菜單，短按上翻 /下翻 將遊標移動至設置日期選項。短按OK鍵 確認，進入設置菜單設置即可。
【註意】為瞭有效記錄行車安全事故的取證的日期和時間，在使用本機前請即時設置正確的時間。
8.一鍵靜音功能
在工作狀態下，短按靜音鍵 ，螢幕左下方話筒變 為禁止圖示，表示錄影錄音同步功能已關閉，此時記錄機隻記錄圖像不記錄聲音；再次短按靜音鍵 時螢幕下方話筒 禁止圖示去除，表示恢復錄影錄音同步功能。
【提示】設置會自動保存，再次開機後無需設置靜音功能。
9. U盤模式
將記錄機通過數據線連接電腦USB介面，螢幕顯示磁片、攝像頭、充電三種可選模式。短按上翻 /下翻 頁 鍵選擇磁片選項，短按確定鍵 進入U盤模式
【提示】使用電腦拷貝錄影檔時，建議使用讀卡器將TF卡上的錄影檔拷貝到電腦。
10.拍攝檔回放
在開機狀態下短按模式鍵 兩次,即可切換至回放模式。短按上 /下翻頁鍵 找到需要回放的檔，短按OK鍵 即可播放。如需退出回放模式，再次短按模式鍵 即可。
11. GPS功能
機器開啟，在AV口沒有插入GPS模組情況下，GPS圖示為禁止狀態 。如手動將GPS模組插入AV口，GPS禁止指示圖示取消 ，圖示為一閃一閃。在室外大約一分鐘可定位到軌跡，當GPS指示圖示停止閃動時表示GPS定位成功，此後隻要開啟錄影功能，行走軌跡會自動生成GPS檔。
【提示】GPS檔為MAP格式。
(註：此功能根據買主購買類型而定)
12.倒車可視
首先，必須車充連接好記錄機，拉線攝像頭上黑紅線連接剎車燈。
插車充機器會自動啟動錄影狀態，在任意狀態下切換R檔螢幕自動切換到後視鏡頭，顯示倒車影像。結束倒車可視後機器自動返回錄影模式。
【提示】在拍照模組下進入倒車，結束倒車後機器自動回到拍照模式。
