一、不銹鋼無縫管904L是耐空手、蒸汽、水等弱腐蝕介質和酸、堿、鹽等化學侵蝕性介質腐蝕的鋼管。又叫不銹耐酸鋼管。

二、不銹鋼無縫管904L是一種中空的長條圓形鋼材，廣泛用於廣泛用於石油、化工、醫療、食品、輕工、機械機表等工業輸送管道以及機械結構部件等。另外，在折彎、抗扭強度相同時，重量較輕，所以也廣泛用於制造機械零件和工程結構。也常用作生產各種常規武器、槍管、炮彈等。

一、不銹鋼無縫管的厚壁越厚，它就越有經濟性和實用性，厚壁越薄，它的加工成本就會大幅度地提升。

二、不銹鋼無縫管的工藝決定它的局限性能，一般無縫鋼管精度低：厚壁不均勻、管內外表光亮度低、定尺成本高，且內外表有黑點、麻點不易去除。

三、不銹鋼無縫管的檢測及整形必須離線處理，因為它在高壓、高強度、機械結構用材方面體現瞭它的優越性。

1、圓鋼準備 2、加熱 3、熱軋穿孔 4、切頭 5、酸洗 6、修磨 7、潤滑 8、冷軋加工 9、脫脂 10、固溶熱處理 11、矯直 12、切管 13、酸洗 14、成品檢驗

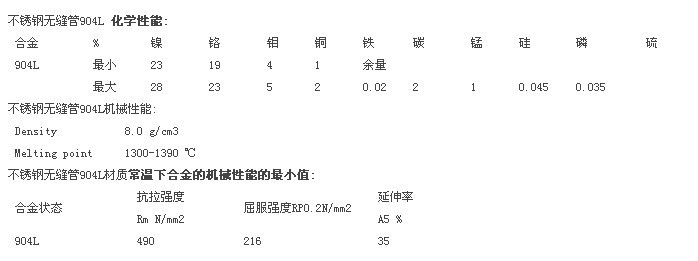

一、由於904L碳含量是很低的（最大0.020%），因此在一般熱處理和焊接的情況下，不會有碳化物析出。這樣消除瞭一般熱處理和焊接後出現在的晶間腐蝕的危險。由於高的鉻鎳鉬含量，並且添加瞭銅元素，因此不銹鋼無縫管904L不銹鋼圓管即使在還原性環境中，如硫酸和甲酸中也可以被鈍化。

二、高的鎳含量使其在活性狀態下也有較低的腐蝕速度。在0~98%的濃度范圍內純硫酸中，904L的使用溫度可高達40℃。在0~85%濃度范圍內的純磷酸中，其抗腐蝕性能是非常好的。在濕法工藝生產的工業磷酸中，雜質對抗腐蝕性能有很強的影響。

三、在所有各種磷酸中，不銹鋼無縫管904L不銹鋼圓管抗腐蝕性優於普通的不銹鋼管。在強氧化性的硝酸中，與不含鉬的高合金化的鋼種相比，抗腐蝕性能較低。在鹽酸中，904L不銹鋼管的使用僅限於較低的濃度1-2%。在這個濃度范圍。不銹鋼無縫管904L不銹鋼圓管管的抗腐蝕性能好於常規不銹鋼。不銹鋼無縫管904L不銹鋼圓管具有很高的抗點腐蝕能力。在氯化物溶液中其抗縫隙腐蝕能力也是很好的。
