商品代碼:2012074

  • 現在位置: 首頁 » 貨源 » 電子元器件 » 連接器 »
    圓形連接器,插頭插座P20K1P 消費者最信賴的產品
    商品代碼: 2012074
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

    供應P系列圓形連接器P20J3MPJ的詳細描述:

        西安驪創電子科技有限公司,西北最大最全,庫存和出貨量最大的連接器供應商大量現貨庫存系列Y2、Y3、Y4、YP、Y11、Y17、Y27、Y25.Y50、Y50DX、Y50EX、Y68、2CX,XC、XCE、XCD、XCF、XCG、CXCH、LBXC、LBY50X、XKE、YMA、YMB、YMG、GJB598,GJB599. Y2M. FQ.FQN.Q型,P型系列等圓形電連接器,航空插頭。J7、J14、J18、J36,J30、J30J系列微矩形連接器等幾十個系列、上千種規格的產品,廣泛用於航天、航空、兵器、國防電子工程、軍事電子裝備等高科技領域和煤礦、通訊、石油、鐵路及電力等國民經濟各個部門。廣泛應用於戰略戰術系統、電子對抗系統、野外作業電能、通訊信號連接系統、工交電力和郵電、煤礦行業、工業傳動行業等。長期熱銷熱線:13720529750  聯系人:王曉莉  工作長期在線  QQ:2631540484旺旺:lcdz201200  傳真:029-83955253 是品質的保證.品質成就未來!誠信為本,服務至上

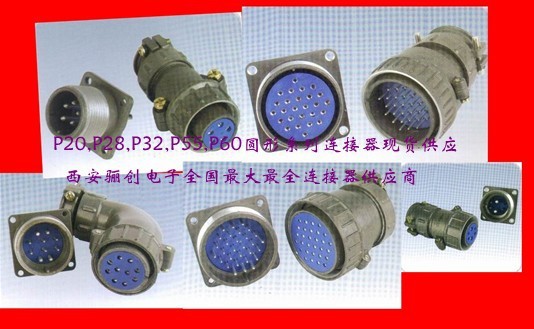

    P 型通用型圓形電連接器被廣泛應用於各種電設備,電子機器,機表間的電信號連接,由固定在機器上的部分(插座)和固定在電纜上的部分即插頭組成。它具有螺紋連接,接觸可靠,防震動,接觸電阻小,應用廣泛的特點,插座分普通非密封和密封型兩種類型,法蘭盤式。插頭帶聯結螺帽,供電纜與插座連接之用。符合標準 SJ/T10496.有軍品民品之分。

    型號命名

                   P  20  J   3   M  P  J

                   1   2    3   4  5   6  7

    1.主稱代號:   P 型電連接器

    2.殼體號:     20,28,32,40,48,55,60

    3.接觸件類型:  J—插針,K—插孔

    4.接觸對代號:  3: 20號殼體型譜的第三款

    5.電連接器類型:插頭不作標記,A—非密封插座,M—密封插座

    6.尾附:P—直式屏蔽,Q—直式非屏蔽,R—彎式屏蔽,S—彎式非屏蔽,插座無尾附不註

    7.針孔鍍層:J—鍍金,鍍銀不標註。

    技術參數

    環境溫度

    相對濕度

    工作大氣壓

    振動

    碰撞

    機械壽命

    -55°C~

    +70°C

    (92~96)%在40+2°C

     100KPa~2 KPa

    10~200Hz,100m/s²

    250m/s²

    500 次

    密封式插頭座工作環境溫度-55°C~+55°C

    接觸對直徑

    電流

    電壓(大氣壓)

    接觸電阻

    100Kpa

    8.5KPa

    4.4KPa

    2KPa

    Ø1.5mm

    10A

    500V

    250V

    175V

    150V

    ≤2.5mΩ

    Ø2.5mm

    25A

    ≤1mΩ

    Ø3.5mm

    50A

     ≤0.5mΩ

    Ø5.5mm

    100A

    ≤0.3mΩ

    工作環境

    耐電壓

    絕緣電阻

    正常

    1500V

    ≥500MΩ

    低氣壓(2KPa)

    300V

    -

    潮濕

    1000V

    ≥2MΩ





    產品規格︰

    型號命名
    P 20 J 3 M P J
    1 2 3 4 5 6 7
    1.主稱代號: P 型電連接器
    2.殼體號: 20,28,32,40,48,55,60
    3.接觸件類型: J—插針,K—插孔
    4.接觸對代號: 3: 20號殼體型譜的第三款
    5.電連接器類型:插頭不作標記,A—非密封插座,M—密封插座
    6.尾附:P—直式屏蔽,Q—直式非屏蔽,R—彎式屏蔽,S—彎式非屏蔽,插座無尾附不註
    7.針孔鍍層:J—鍍金,鍍銀不標註。

    產品優點︰

    P 型通用型圓形電連接器被廣泛應用於各種電設備,電子機器,機表間的電信號連接,由固定在機器上的部分(插座)和固定在電纜上的部分即插頭組成。它具有螺紋連接,接觸可靠,防震動,接觸電阻小,應用廣泛的特點,插座分普通非密封和密封型兩種類型,法蘭盤式。插頭帶聯結螺帽,供電纜與插座連接之用。符合標準 SJ/T10496.有軍品民品之分。





    圓形連接器P20J10A

    圓形連接器P20J10AJ

    圓形連接器P20J10AQ

    圓形連接器P20J10M

    圓形連接器P20J10MJ

    圓形連接器P20J10MJG

    圓形連接器P20J10MP

    圓形連接器P20J10Q

    圓形連接器P20J10S

    圓形連接器P20J11A

    圓形連接器P20J11Q

    圓形連接器P20J11S

    圓形連接器P20J1A

    圓形連接器P20J1M

    圓形連接器P20J1Q

    圓形連接器P20J2A

    圓形連接器P20J2AG

    圓形連接器P20J2AQ

    圓形連接器P20J2M

    圓形連接器P20J2MH

    圓形連接器P20J2MHG

    圓形連接器P20J2MHJG

    圓形連接器P20J2MQ

    圓形連接器P20J2MQJG

    圓形連接器P20J2P

    圓形連接器P20J2Q

    圓形連接器P20J2QG

    圓形連接器P20J2S

    圓形連接器P20J3A

    圓形連接器P20J3AG

    圓形連接器P20J3A-G

    圓形連接器P20J3AJ

    圓形連接器P20J3AP

    圓形連接器P20J3APJ
