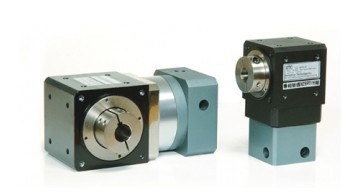

90度轉向減速機特長
可調整至零背隙。
出力轉矩：3~25kgf*m(30Nm-250Nm)。
機械輸出軸為中空貫穿軸，機箱外殼有五面固定基座法蘭。
轉向90度，中空軸。
背隙值可任意調整，可適用軸向低荷重間歇性運動。
減速器主機規格說明 型號 WS 70F WS 90F WS 120F WS 150F WS 180F
連續出力轉矩
(kgf*m/Nm) 1/9.8 2/19.6 4.8/47.04 6/58.8 15/147
最大出力轉矩
(kgf*m/Nm) 3/29.4 6/58.8 8/78.4 10/98 25/245
破壞轉矩值 (kgf*m/Nm) 5/49 10/98 20/196 30/294 50/490
許用輸入轉速 (r/min) 1200 1000 800 800 500
背隙 (arc-min) 0 0 0 0 0
慣性矩 (kg*c㎡) 0.05 0.23 0.8 1.72 2.12
許用徑向最大荷重 (kgf) 86 140 250 350 550
重量 (kg) 1.2 3.4 7.4 13 41
重量L1 (kg) 2.1 5.7 12.5 17 52.1
重量L2 (kg) 2.4 6.8 14.3 17.8 52.8
重量L3 (kg) 2.7 7.9 15.4 18.90 53
90度轉向減速機減速比
WS系列減速比 1:2 (WS Series Ratio 1:2) 特定規格1:1
90度轉向減速機高定位精度
1采用精密研磨齒輪，齒面光滑，齒形精準。
2采用強韌材質之齒箱、托架，及整體之結構設計，使穩定性高。
3加以嚴密的品質管制。
90度轉向減速機高扭力
采用高品質滾錐軸承，使輸出軸能夠承受更大的軸向和徑向的負荷。加以齒箱及托架采用強韌材質，及整體之結構設計。
90度轉向減速機高起動性
由於行星式結構平衡的特性及高精度，低慣性矩，因而能有高的起動性。
90度轉向減速機低噪音
1采用精密研磨齒輪，齒面精度高而平滑，使得齒輪運轉平順而噪音小。
2采用精選潤滑油
德制精選人工合成潤滑油，而非一般減速機使用之油脂潤滑，由於流動性佳，使齒輪能在充分油膜保護下運轉，降低噪音。
90度轉向減速機低齒背隙
在精密的加工和嚴格的品質管制下，使得
標準齒背隙在一段為4~6弧分； 兩段為6~8弧分。
精密齒背隙在一段為2~4弧分；兩段為4~6弧分。
