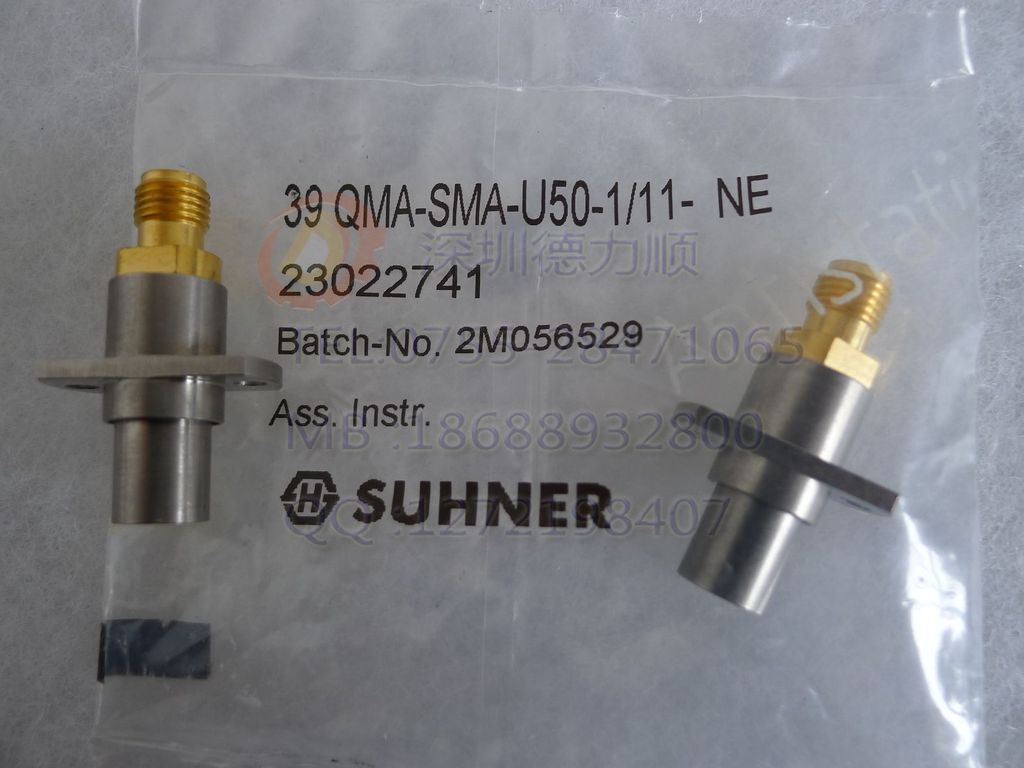

現貨庫存灝訊高性能微波連接器
SMA(F)-QMA(M)
39 QMA-SMA-U50-1_11 NE
50歐 18G
瑞士灝訊HUBER+SUHNER是電氣和光學連接技術元器件和系統領域居國際領先地位的生產廠商，總部位於瑞士，並在蘇黎世的瑞士股市SIX上交易。HUNBER+SUHNER在工業及通信領域具有極強的研發能力
| HUBER+SUHNER Type | 39_QMA-SMA-U50-1/11-_NE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Connector Description | Panel adaptor plug/jack- flange mount | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Series / Pattern / Highlights |
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Item number | 23022741 (Rev. D) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Data sheet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Outline drawing | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Catalogue drawing | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Related Documents | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2002/95/EC (RoHS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2002/96/EC (WEEE) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2000/53/EC (ELV) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Interface Standards | QMA QLF compliant | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mechanical data | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Connector Gender1 | Interface QMA | plug (male) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Connector Gender2 | Interface SMA | jack (female) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Panel Thickness | 3.2 | mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Flange Dimension | Type '2-hole flange' | 19 x 9.6 | mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Electrical data | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Impedance | 50 | Ω | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Interface Freq max | 18 | GHz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Environmental and general data | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Operating Temp. Range | -40 … 125 | °C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Weight | 0.0088 | kg | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Number of Matings | 500 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Packaging[pce] | Single | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Material data | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2002/95/EC (RoHS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2002/96/EC (WEEE) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2000/53/EC (ELV) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| QMA plug (male) – Interface | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Piece part | Material | Color / Plating | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Centre Contact | Copper Beryllium Alloy | SUCOPRO Plating | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Outer Contact | Copper Beryllium Alloy | SUCOPRO Plating | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Insulator | PFA / PTFE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Body | Stainless Steel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SMA jack (female) – Interface | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Piece part | Material | Color / Plating | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Centre Contact | Copper Beryllium Alloy | SUCOPRO Plating | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Outer Contact | Copper Beryllium Alloy | SUCOPRO Plating | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Insulator | PFA / PTFE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Body | Copper Beryllium Alloy | SUCOPRO Plating | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
