KLC-4礦用本安電路用電纜連接器
一、概述
KLC-4礦用本安電路用電纜連接器，是根據Q/HX004-2007標準生產的。是本安型煤礦通訊系統化電纜的專用連接裝置，該連接器具有體積小，重量輕，連接方便，安全可靠等特點，主要適用於煤礦中有振動、沖擊、淋水及有煤塵與瓦斯等爆炸性氣體混合物的場合。
本連接器具有二條和四條通道，可作一對或二對本安型通訊電纜的連接，三通五對可接五條等。
二、型號含義
防爆型式：礦用本質安全型。
防爆標志：ExibⅠ。
三、技術參數
1、主要技術指標：
環境溫度-10℃-+40℃；
相對溫度：≤95%（+25℃時）
無激烈振動，沖擊和有濺水、煤塵與瓦斯等爆炸性氣體混合物的環境中工作。
2、主要參數
額定電壓60V，
額定電流3A；
接觸電阻不大於0.01Ω（常態），絕緣電阻不小於100MΩ，
可連接電纜直徑6mm≤D≤12mm。
可連接導線直徑D≤3mm。
四、結構特征：
1、外殼由酚醛膠佈料壓制而，部件采用金屬，其餘墊圈、密封圈為塑料件，橡膠件。
2、外形尺寸D50mm×144mm；重量150g。
五、安裝使用
1、擰開中間連接套，撥出接插壓線裝置。
2、旋下電纜壓緊螺母，取出密封圈和墊片。
3、根據連接電纜外徑，選用相應規格的密封膠圈，也是連接器進出口的內徑，有6mm,8mm,10mm,12mm四種（在訂貨時應註意連接電纜的外徑）而確定。
4、將連接電纜導線串上壓緊螺母，墊片和密封圈，分別插入連接座。
5、剝開電纜導線頭，插入接線柱，並擰緊壓接螺釘。
6、將接插裝置套上中間密封圈墊圈，按同一定位糟插好，並擰緊中間連接套。
7、用板頭擰緊電纜壓緊螺母。
8、檢查引線或連接是否牢固。
9、該連接器可放置於如意位置。
警告：應在斷電的情況下進行聯接器的接線操作。

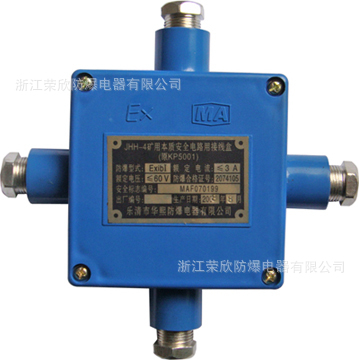

礦用本安電路用接線盒（10-20對）JHH-13型
一、概述
JHH-13型礦用本質安全電路用接線盒屬於本質安全型固定式電纜多通接線盒，是根據Q/HX003-2007標準行產的。是本質安全型電路的電纜電線的接線和分線裝置，主要用於含有甲烷和煤塵及ⅡB類以下爆炸性混合物的環境中。它具有防塵、防潮、結構緊湊、接線牢靠、電線電纜不易撥脫等優點。
本接線盒電纜進出口管理，覆蓋率寬等特點，產品有五排接線端子。接線盒有13不同大小的進出線喇叭口，適合於HUYV型系列礦用通訊電纜以及PUYV系列礦用信號電纜的分接線之用，隻能用在有防爆合格證號的本安通訊系統中用於本安電路電纜的延長或縮短或分線。
二、型號含義
防爆型式：礦用本質安全型。
防爆標志：ExibⅠ。
三、技術參數
1、主要技術指標：
（1）額定電壓60V
（2）額定電流3A
2、連接電線根數50對。
3、環境條件：
（1）環境溫度-10℃-+40℃；
（2）相對溫度：≤95%（+25℃時）；
（3）適用於無激烈振動、沖擊、有濺水、煤塵與瓦斯爆炸的危險場所。
四、結構特性：
1、盒體系高強度灰口鑄造鐵制造而成。
2、所有進線裝置均密封良好，接線牢靠、電線電纜不易撥脫。
3、JHH-13型有5排接線端子，接線端子排通用性能良好，盒體內外均設接地螺釘。
4、接線盒可落地放置，也可掛放，固定在巷道內，使用時，用配套的專用工具擰開螺釘，即可取下罩蓋，在連接軸周圍裝有接線裝置，電纜可通過喇叭口引入，接線端子采用接線排，整個結構設計合理，強度高，密封性能好，裝、接方便，適用於井下惡劣環境中工作。
五、使用說明
1、根據使用電纜的對數，直徑選擇相應的接線盒。
2、接線盒可落地放置，也可掛放，固定在巷道內。
3、安裝時先擰開壓緊螺母，即可取下罩殼。
4、接線時先擰開引入裝置的壓緊螺母或壓緊夾板，取下墊圈、密封圈，並套在相應電纜外徑的適當位置，將電纜穿入引線裝置內。
5、剝開電纜，並根據連接位置把電纜接入芯線分紮成小把。
6、根據要求連接關系，將電纜分別接入接線端子。
7、連接完畢後，擰緊壓緊螺母和壓緊夾板。
8、蓋上罩殼，註意墊好密封圈旋緊螺母。
警告：應在斷電的情況下進行聯接器的接線操作。
接線完成後應註意蓋與座以及喇叭口的密封。
