目錄
*安全註意事項.....................................
*主要技術參數.....................................
*攝像機介紹............................................
*安裝說明..............................
*電池安裝
..........................................
*開/關機.............................
*錄影.......................................
*菜單設置...................................................
VGA
/QVGA
轉換...................................................
刪除文件
...............................
時間設置設置年/月/小時/分鐘....................................
*使用電視機查看圖像......................
*使用電腦查看圖像
*查看PC
CAM................................................
*常見問題解決..................................................
安全註意事項
使用相機前，請仔細閱讀以下安全註意事項：
*本攝像機非防摔設計，請避免碰摔。
*為瞭您的安全，請勿在運動過程中操作本攝像機。
*請勿將本攝像機長時間置於潮濕或多塵的環境中，可能會導致漏電引起火災。
*請勿將本攝像機長時間置於高溫狀態，如暴曬，可能會導致攝像機外殼和內部元件受損。
*請用吹風機（專門的鏡頭吹風設備）清潔鏡頭或使用專門的擦鏡佈旋轉擦拭鏡頭，清潔表面指印或灰塵。
*為發揮電池最大功效，我們建議您在0-40度溫度下使用電池
*插拔內存卡前請確保攝像機處於關機狀態，以免導致卡或存儲數據被破壞。
*長時間存放相機，請把電池與內存卡取出，並將攝像機存放幹燥環境避免發黴。
主要技術參數
SENSOR 130萬低照度高感光SENSOR
LENS 全玻鏡頭
攝像 VGA
640*480 50 FPS
QVGA 320*240
50 FPS
內存： 64M
存儲卡 SD卡，最大支持8G
文件格式 AVI
電池 兩節5A電池，可連續工作80分鐘以上

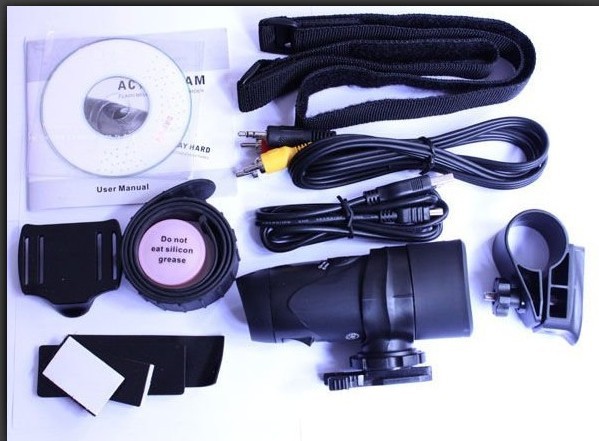

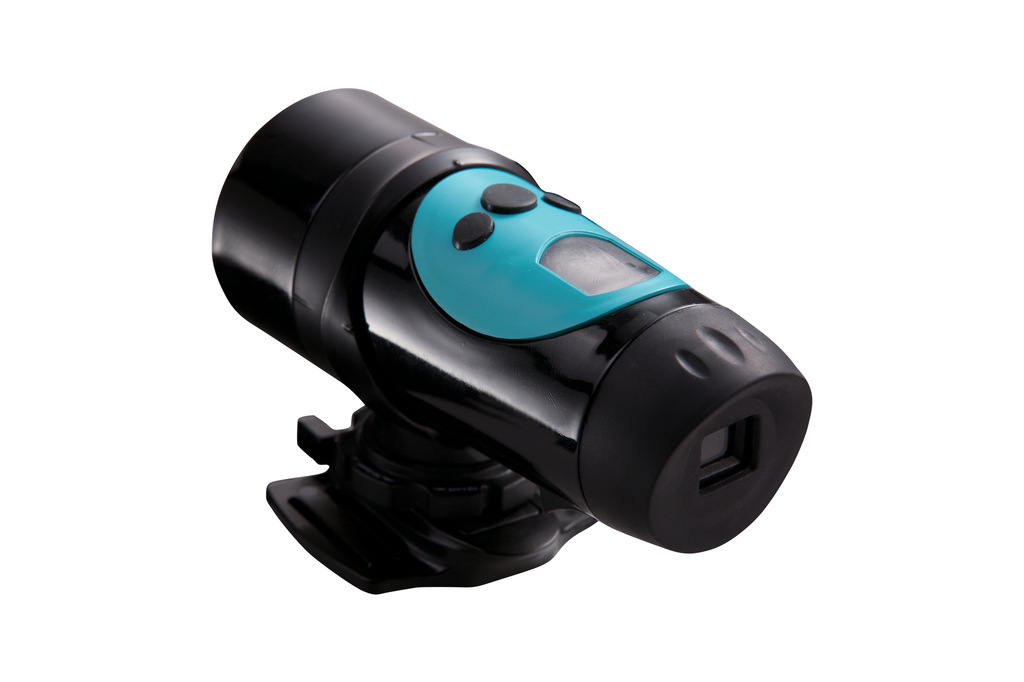

攝像機介紹
1。鏡頭
2。相機套
3。螺絲
4。螺母
5。圓形支架座
6。平底座
7。
防水圈
8。USB線
9。AV線
10。短尼龍帶
11。長尼龍帶
12。橡膠帶
13。螺栓
14.LCD顯示
15.電源鍵
16.快門鍵
17.菜單鍵
18.麥克風
19.微型USB接口
20. AV接口
21. SD卡槽
22. SD卡(不包含)
23.電池閥門
24. 5號電池(不包含)
安裝說明：
該攝像機可以多種方式安裝，以下為建議的安裝方法：
固定攝像機
a)逆時針扭緊攝像機到位
b)順時針為松開攝像機
如右圖所示

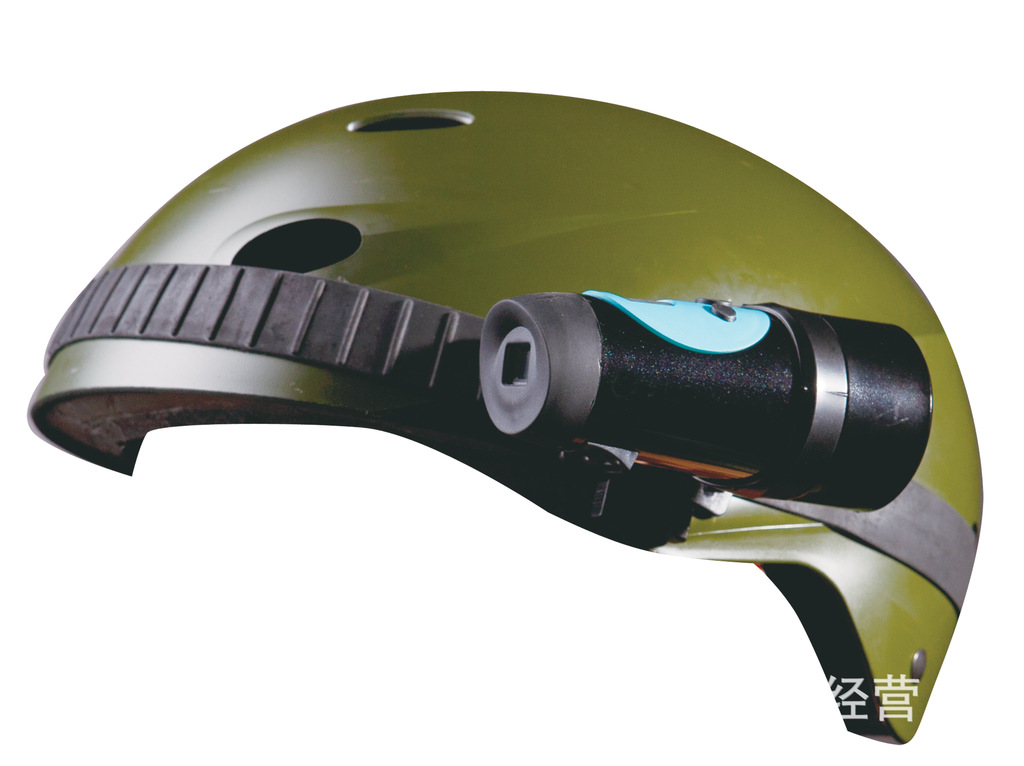

用橡膠帶固定,安裝攝像機到頭盔
圖1，圖2把橡膠帶穿過平底座。
圖3 .用橡膠帶拉緊固定在頭盔上。
圖4，圖5
把攝像機滑進平底座，逆時針擰緊攝像機。
圖6. 調整攝像機角度，確保已綁緊
為避免損壞攝像機，請扭動攝像機前確認平底座卡扣已扣緊
用尼龍帶固定安裝攝像機到頭盔
1+2.把平底座放在頭盔上，用尼龍帶穿過平底座
3.把尼龍帶拉緊固定在頭盔上
4.把攝像機滑進平底座，調整好角度擰緊攝像機、
安裝攝像機到自行車手把上：
1.把圓形支架座安裝在自行車手把上。
2.用螺栓和螺母把圓形支架座固定並擰緊。
3.滑入裝好攝像機到圓形支架，請確認鏡頭和支架已鎖好。
4.調整攝像機的拍攝角度。
電池安裝
1.松開後蓋
2.用手指推開機子底部的電池閥門.
3.按指示的正負極方向放入兩個5號電池。
4.關上電池閥門
重要提示:當電池容量過低，LCD屏會提示電量不足，
請及時上傳文件到電腦，更換電池避免存儲丟失。
註意:
a)
請勿把新舊電池一塊使用，同時更換電池。
b)如果一段時間不拍攝請取出電池，這樣可節省電量。
c)電池請勿混淆使用，如標準電池(碳化鋅)或者可充電池
(鎳鉻)等.請使用相同類型的電池。
d)請勿對不可充電電池進行充電。.
開/關機
開機
按一次電源鍵 開機，LCD屏亮，聽到一聲“嘀”的響，機子進入攝像模式。
此時LCD屏幕顯示還能錄多長時間，前兩位顯示的是小時，後兩位顯示的是分鐘。
關機
按住電源 兩秒，出來OFF，蜂鳴器發出聲音，1秒鐘後系統將關閉。
攝像[微軟用戶1]
在開機狀態下，按一次快門鍵開始錄制，此時LCD屏將記錄已錄制的時間，前兩位為分鐘，後兩位為秒鐘。
再按一次快門鍵停止錄像，此時LCD屏上顯示剩餘錄像時間。
當內存或儲存卡錄滿時LCD屏上顯示FULL並停止錄像。
菜單設置
VGA
/QVGA
轉換（分辯率設置）
開機狀態按住菜單鍵2秒左右，此時VGA
圖標開始閃動，按一下快門鍵轉換為QVGA
圖標閃動，按菜單鍵確認，分辯率設置為QVGA
模式。（註：如果要退出設置，按一次菜單鍵即可）
如果你想在QVGA
的模式下轉換為VGA
模式，按菜單鍵兩秒，此時QVGA
圖標閃動，按一下快門鍵轉換為VGA
，按菜單鍵確認，將切換成VGA
模式。
註：系統默認設置是VGA
(640ⅹ480)
刪除文件
按住菜單鍵2秒左右，進入菜單設置，按一次快門鍵，此時出現“QVGA”，再按一次快門鍵進入刪除菜單，此時LCD屏上顯示的“D”點亮。第一項為“NO”，此項為不刪除文件，再按一次快門鍵，第二項為“ONE”，按一次菜單鍵刪除一個文件；再按一次快門鍵，第三項為“ALL”，按一次菜單鍵刪除所有文件；此時再按快門鍵，系統將退出菜單，回到攝像模式。
時間設置
開機狀態下，按住菜單鍵2秒左右“VGA”圖標閃動，進入菜單設置，按一次快門鍵，此時“QVGA”圖標閃動，按第二次快門鍵進入刪除模式，LCD屏上顯示“NO”字樣；按第三次出現“ONE”字樣；按第四次出現“ALL”字樣，再長按菜單鍵進入年份設置，LCD屏上年份標志“Y”閃動，同時第三位數字閃動，按快門鍵調整數字（0-9），按菜單鍵確認，同時“Y”和第四位數字閃動，按快門鍵調整數字（0-9）按菜單鍵確認，LCD屏上顯示“M”和月份的第二位數字閃動，按快門鍵調整數字（01-12），按菜單鍵確認，LCD屏上顯示“D”和日期的第二位數字閃動，按快門鍵調整數字（01-31），按菜單鍵確認，LCD屏上顯示“H”和小時的第二位數字閃動，按快門鍵調整數字（01-24），按菜單鍵確認，LCD屏上顯示“M”和分鐘的第二位數字閃動，按快門鍵調整數字（01-59），按菜單鍵確認，系統將退出時間設置，返回到攝影模式。
註：如果你想對年份、月，或者其它的設置跳過，你可以按菜單鍵跳過，進入下一個設置。比如：設置年份時，如果不需要設置第三位數字，直接按菜單鍵一次，系統將自動轉到設置年份的第四位數字模式上。
使用電視機查看圖像
開機狀態下，用本機配置的AV線一端連接電視，另一端連接本機，此時LCD屏上顯示“AU”，電視上顯示回放模式，此時按菜單鍵可以選擇下一個文件，按快門鍵播放選中文件，再按一次快門鍵暫停，要繼續播放再按一次快門鍵；在播放過程中按下菜單鍵將停止播放。在停止播放的狀態下，長按菜單鍵，刪除當前攝影文件，當機子沒有攝影文件時，電視上顯示“NO IMAGE”。
使用電腦查看圖像
在開機狀態下，用本機配置的USB線一端連接電腦，另一端連接本機，此時LCD屏上顯示“PC”，此時打開“我的電腦”看到一個可移動磁盤（註：如果沒有接儲存卡的情況下為內存盤，接瞭儲存卡的情況下為卡的磁盤），打開移動磁盤可查看您所拍攝的攝影文件。
查看PCcam
使用附件驅動光盤，安裝到個人電腦上，
安裝STK02N 2.0程序具體操作：打開“我的電腦”裡面的“
”雙擊“
”出現
再單擊完成，如圖：
安裝完成。
在開機狀態下或不開機狀態下，先緊按住菜單鍵然後插入USB連接電腦為攝像頭模式，此時屏上顯示“PC”，打開“我的電腦”再雙擊圖標：
，可查看攝像頭。
註：當電壓低於2.4V時，有低電圖標顯示，提示您要準備更換電池。在電池電量用盡前機子蜂鳴器會發出連續響聲，三秒後會自動關機。
當檢測有SD卡時，LCD屏上的SD卡圖標會顯示。
特別註明：如果你的SD卡容量比較大，或者卡上有很多文件，在轉換到刪除菜單時，請稍等片刻，如果要刪除全部文件，文件多可能刪除時間會比較長。在刪除全部文件時，ALL標志將停止閃動，等文件全部刪除後，重新閃動。
常見故障解決
顯示屏沒顯示？
-檢查電池有沒有正確安裝
-檢查電池電量是否過低需要更換
攝像機連接電腦後，在我的電腦找不到新磁盤？
-請檢查連接攝像機與電腦的USB線是否正確插緊。
-請檢查USB接口是否工作正常，試試其它USB設備，如其他USB設備也無法連接，電腦的USB接口不良。
無法攝影？
-請確認攝像機內存卡仍有可用內存或攝像機自帶內存存儲未滿，顯示屏顯示剩餘拍攝時間
-如果插入瞭SD內存卡，請檢查SD卡是否被鎖，如果卡被鎖，機子是不能攝像的。
.
剩餘拍攝時間不正確？
-系統顯示剩餘拍攝時間並不完全精準，隻是估計剩餘拍攝時間。
-剩餘拍攝時間並不完全由已拍時間決定，還受影片顏色密度影響，在高對比度環境下，如戶外，真正的拍攝時間會比在低對比度環境下如室內拍攝時間要短。
我不能在電視播放影片
-請確認連接電視和攝像機的AV線連接正常和插緊。
-請確認攝像機已開機
-在插入SD卡狀態下，有一些已錄的視頻可能存儲在攝像機自帶內存裡，拔出卡後重新連接至電腦，打開內存磁盤查看影像文件。
溫馨提示：
本機為高速攝像機，為保證能攝到高質量影像效果
●建議選用正牌高速SD卡
●請在攝像前用本機對卡進行格式化，操作如下：
1.插入SD卡
2.開機
3.按住快門鍵5秒，直至出現FOA字樣,稍等片刻恢復到拍攝模式即格式化OK.
