機器特點:

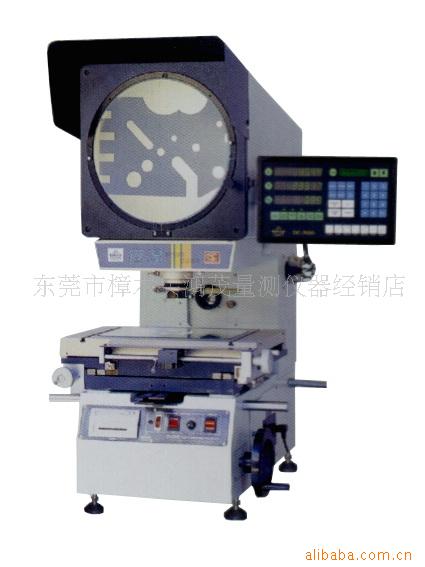

CPJ-3000系列(反像型)數字式測量投影機結構緊湊，外形簡潔美觀，經濟實用，可靠性好，坐標示值誤差可達（3+L/ 75）μm,它能夠高效的對工件進行直接測量和比較測量，例如：沖壓件、齒輪、螺紋，刀具等。在機械制造、電子、模具、機器機表和鐘表等行業都得到瞭廣泛的應用。CPJ系列數字元測量投影機是光、機、電一體化的精密高校測量機器。立式投影機的工件影像可以是全正像也可以為倒像，測量簡易直觀，效率高。機器光學質量優良，物鏡成清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小於0.08%。它廣泛用於機械、機表、電子、輕工等行業院校、研究所、計量檢定部門。本機器能高效率的檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成形銑刀等。
性能參數:
機器型號 | 反向型 | CPJ-3007 | CPJ-3010 | CPJ-3015 |
正向型 | CPJ-3007Z | CPJ-3010Z | CPJ-3015Z | |
工作臺 | 金屬臺面尺寸(mm) | 260x152 | 306x152 | 340x152 |
玻璃臺面尺寸(mm) | 125x100 | 175x100 | 196x96 | |
X座標行程(mm) | 75 | 100 | 150 | |
Y座標行程(mm) | 50 | 50 | 50 | |
Z座標行程(mm) | 90(調焦) | |||
機器測量精度um | 3+L/75 | 3+L/50 | 4+L/25 | |
XY座標數顯解析度 | 0.5um | |||
外型尺寸 | 長x寬x高(mm) | 770x550x1100 | 770x550x1100 | 770x550x1100 |
機器重量 | 單位:kg | 120 | 125 | 130 |
投影屏 | 投影屏尺寸(mm) | ￠312 使用范圍>￠300(刻有米字線） | ||
投影屏旋轉范圍 | 0-360° | |||
旋轉角度解析度 | 1′或0.01° | |||
物鏡 | 放大倍數 | 10x(選) 20x(選) 50x(選) 100x(選) | ||
物方線視場(mm) | ￠30 ￠15 ￠6 ￠3 | |||
物方工作距(mm) | 77.7 44.3 38.4 25.3 | |||
測量最大高度(mm) | 80 | |||
機器電源 | 110/220V(AC) 50/60HZ 總功率400W | |||
