產品型號：SC2012-5A
產品描述：太陽能控制器實時采集電池電壓、電池溫度、通過精確地控制蓄電池組的充電過程，能夠幫助用戶延長蓄電池的使用壽命，最大限度發揮蓄電池的性能。
功能特點：
◆ MPU控制，LED顯示；
◆ 智能化溫度補償；
◆ 過載保護；
◆ 短路保護；
◆ 反向放電保護；
◆ 極性反接保護；
◆ 雷電保護；
◆ 欠壓保護；
◆ 過充保護；
技術參數：
規格 | SC2012/5A | SC2012/10A | SC2012/12A |
額定電壓 | 12V/24V 電壓自動識別 | ||
最大負載電流 | ≤5A | ≤10A | ≤12A |
最大充電電流 | ≤5A | ≤10A | ≤12A |
充滿斷開（HVD） | 13.7V/27.4V | ||
欠壓斷開（LVD） | 10.8V/21.6V | ||
過放恢復（LVR） | 12.6V/25.2V | ||
溫度補償 | -3MV/℃/CELL | ||
空載損耗 | ≤10MA | ||
最大電線規格 | 2.5MM2 | ||
回路壓降 | <40mv | <55mv | <65mv |
重量 |
| ||
尺寸 | 135MM*100MM*30MM（長*寬*高） | ||
武漢蘇爾電子基於SOC的蓄電池管理模式

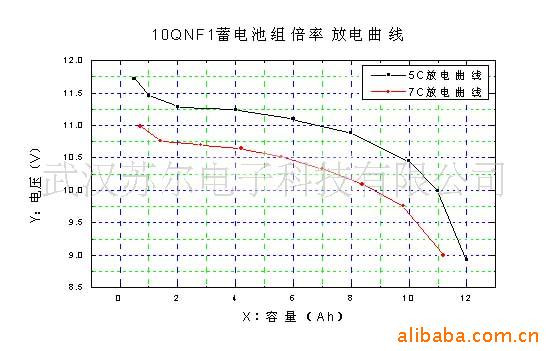

一般的太陽能控制器采用電壓控制斷開負載，對於12V的蓄電池，低電壓過放保護值LVD定在11.1V，對於大電流放電，這時SOC可能是70％，對於小電流放電，SOC可能是10％，顯然，這對蓄電池是非常危險的。
蘇爾的SOC蓄電池管理模式建立在及時，準確地監測電池的SOC值的基礎上。蘇爾太陽能控制器實時采集電池充電電流、放電電流、電池電壓、電池溫度、充電時間、放電時間等電池運行數據，利用蓄電池的充放電特性，采用蘇爾專利的計算方法，實現對電池充放電過程中任一狀態下剩餘容量的動態測量。
在默認情況下，當蓄電池SOC小於30％時，控制器將斷開負載，以防止產生危險的深度放電，可靠地保護蓄電池。用戶也可以通過面板自行設置SOC，控制器將在SOC到達用戶規定值時，斷開負載。用戶能夠即時的從液晶顯示屏上看到蓄電池的充電狀態。蘇爾的SOC蓄電池管理模式能夠幫助用戶延長蓄電池的使用壽命，最大限度發揮蓄電池的性能。
蘇爾電子產品安裝調測流程說明：
接線方法 Wiring methods
本公司生產的太陽能充電控制器總共有六個接線孔，從左到右分別接，（1）太陽能板正極 ，（2）太陽能板負極，（3）蓄電池正極，（4）蓄電池負極，（5）負載正極，（6）負載負極。在接線之前，請確認太陽能板輸出電壓，電池電壓，負載輸入電壓三者一致。
This controller has six wiring terminals, address controller, from left to right are "(1) solar panels+, (2) solar panels -, (3) battery+ , (4) battery -, (5) Load + and (6) Load -. " Please be sure before wiring solar panels, battery and load voltage is the same.
接線步驟Wiring:
首先接上蓄電池The first step to Battery:
將電池的正極和負極相應的接入控制器的第三個和第四個接線孔，接入後，控制器的“BATTERY”顯示燈會亮，代表蓄電池連接正確。否則請檢查蓄電池是否接入正確。在進行下一步接線步驟之前應確保蓄電池連接正常。
battery cathode and anode, respectively access controller "(3) Batteries +" and "(4) battery -" not received the attention of opposing controller otherwise unable to work, (then controller observed the "BATTERY" light "BATTERY "light-liang said that the correct wiring, or to check the battery and wiring, until right before the first step to the next step.
其次接上太陽能板Solar panels to the second step:
將太陽能板的正極和負極相應接入控制器的第一個和第二個接線孔，禁止反接，接入時不必擔心電池反充。
solar panels and the cathode to anode, respectively Controller "(1) solar panels +" and "(2) solar panels -" not to pay attention to the anti-will not be able to recharge.
最後接負載The third step to load:
將負載電器的正極和負極相應接入控制器的第五和第六個接線孔，特別註意，禁止反接，禁止短路。否則會損壞負載電器。
load the cathode and anode, respectively access controller "(5) Load +" and "(6) Load -" wired attention - not to, otherwise you could damage the load (in electrical).
接好線後，系統可以通電使用。
After wiring, or put into use.
