太陽能發電熱水器技術介紹

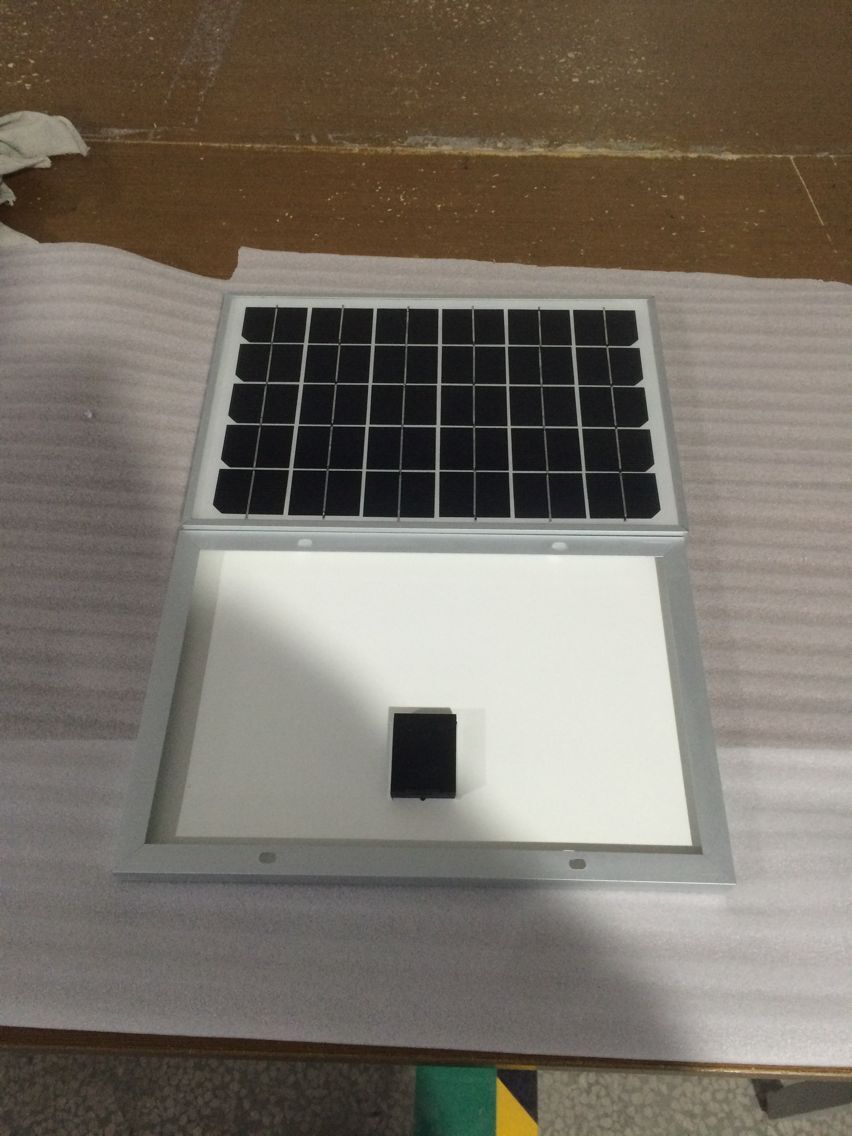

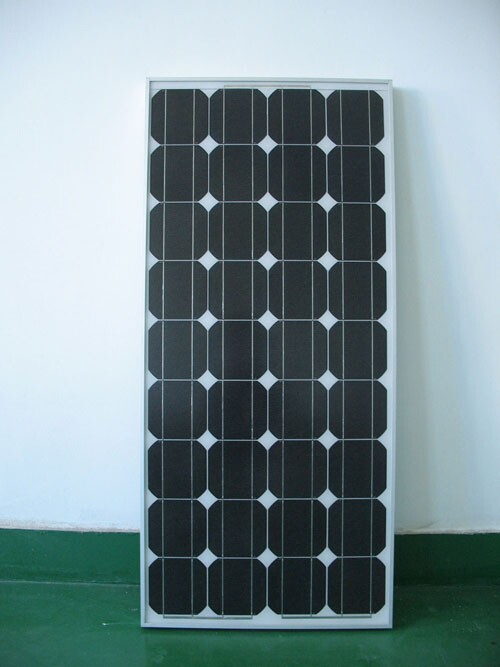

太陽能發電熱水器，也叫風光互補直供式熱水器，它由太陽能光伏電池板、小型風力發電機、導電線、儲水箱、全自動控製器、電加熱裝置等組成。
  魯青華能太陽能光伏電池板和小型風力發電機通過導電線與儲水箱內的電加熱裝置連接，加熱裝置中有低壓交直流混用的接線口和市電電源接線口，能將不穩定的“光電”“風電”電能全部利用而產生熱能，在太陽光照充足時，僅用光伏電能就可使儲水箱內的水溫達到需求溫度，在太陽光照不足、陰雨天或夜間，可利用“風電”，基本不需要市電輔助加熱。

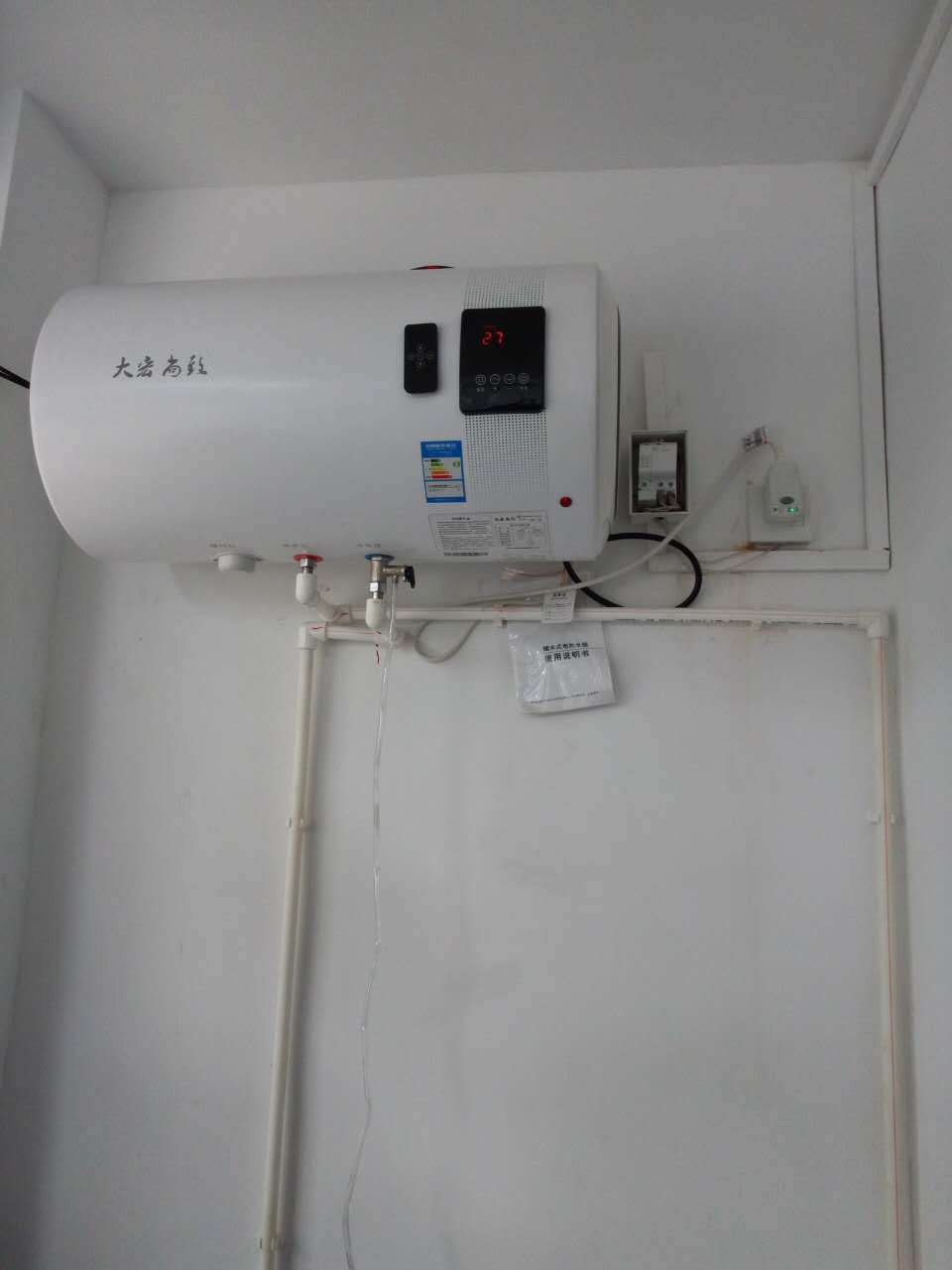

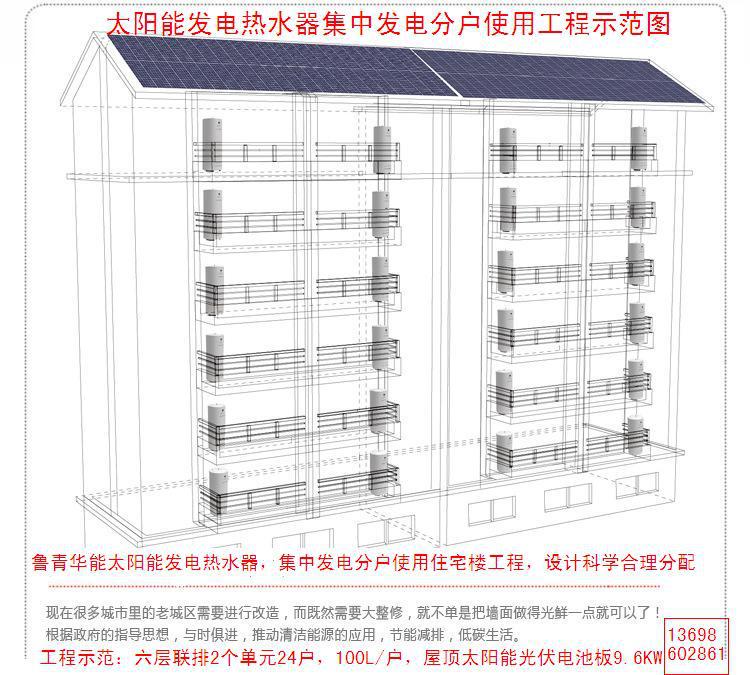

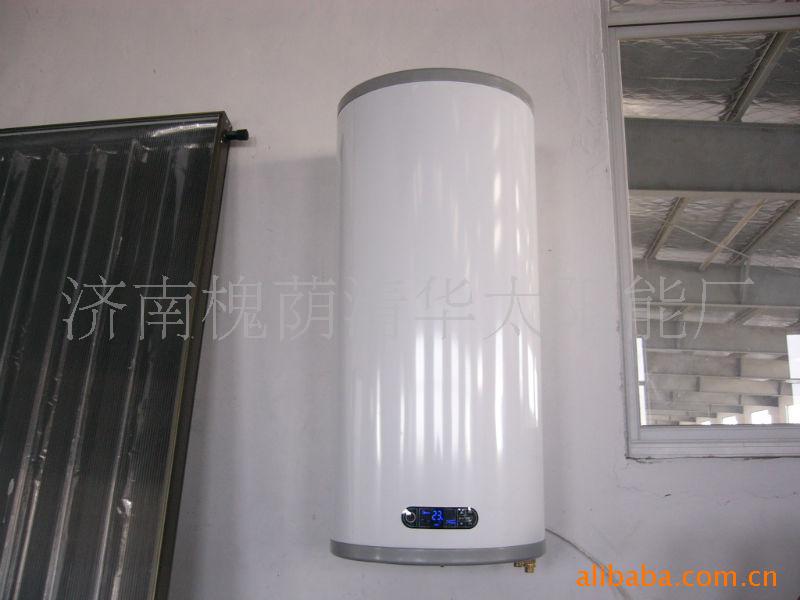

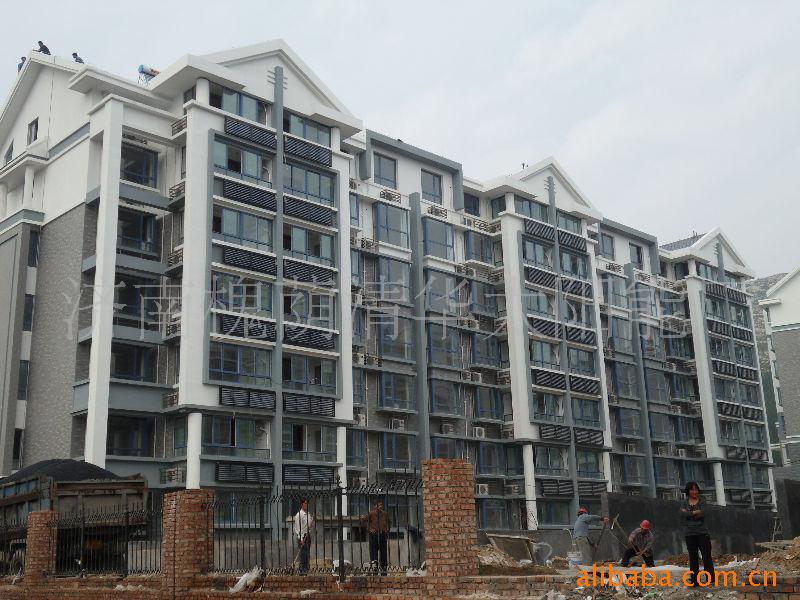

傳統的太陽能光熱分體熱水器未能順暢地走出國門，其主要原因是整體結構復雜、安裝調試難度大、維修維護不方便，在換熱過程中熱損較大，而山東尚致新能源有限公司生產的太陽能光伏熱水器與普通電熱水器功能和結構相近，隻是增加瞭室外太陽能光伏電池板或小型風力發電機，整套熱水器使用壽命長、重量輕、便於安裝和維修，獲取“免費能源”方便靈活，不僅可利用不穩定的“光電”電能，還可以利用不穩定的“風電”電能，是一種直供電模式，沒有可使電能損耗的任何中間環節，核心技術為低壓交直流電能混用發熱裝置，能充分利用不穩定電能並達到發熱極限，實現瞭集中發電，分項按需配送“光電”“風電”電能，可形成集分式熱水，能合理利用高層建築頂部空間，極大地滿足陽光低照度用戶的用熱水需求，也可獨立形成陽臺壁掛模式。

濟南永生源新能源科技有限公司，利用高新技術發熱材料可以在不穩定弱電環境下加熱的研發成功，為小型太陽能和小型風力發電電熱轉換及“光熱”熱水行業開辟瞭一條新路，是太陽能、風能利用的新亮點。

魯青華能分體太陽能熱水器最詳細的卓越性能介紹

濟南清華太陽能廠采用德國先進技術，機械化加工的魯青華能品牌的分體承壓式太陽熱水中心系統，該系統的卓越特點為：

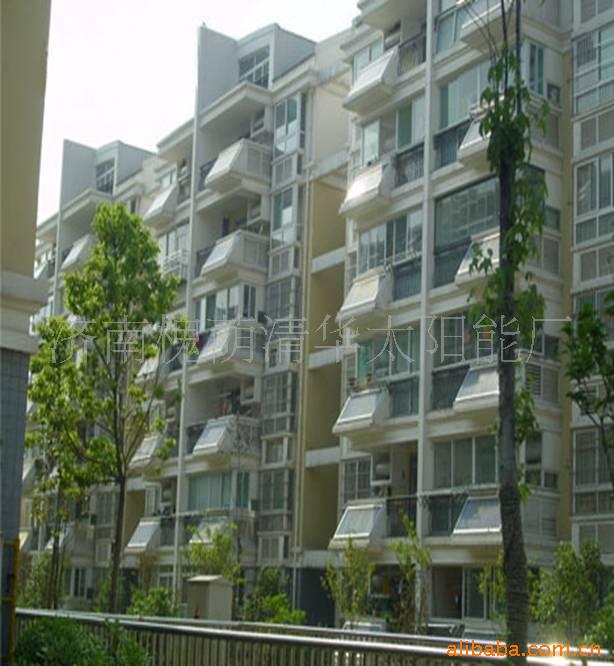

1、太陽能熱水器集熱器與儲熱水箱完全分離，更適於與建築完美結合，集熱器的安裝更加靈活。

2、太陽能熱水器系統采用雙循環系統，用戶用水與集熱器的集熱循環系統完全隔離，不僅保證用水的清潔，用戶更放心、安全，而且集熱器及循環管路全部采用銅管，可以與建築同壽命。

3、雙循環系統均承壓運行，儲熱水箱與自來水壓力相同，混水均勻，用戶使用的舒適性高；集熱循環系統的承壓運行可提高系統的穩定性並具有更好的集熱效果。

4、魯青華能集熱器采用內插“U”管技術，即使一支真空管受損，不影響整個系統的運行且徹底解決漏水對建築的威脅。采用CPC反光板技術，全麵提升采光技術，集熱器熱效率提高瞭15%，冬季可以提供更多熱水。

5、儲熱水箱可放在室內或其他方便的位置，采用進口絕熱橡塑閉泡保溫材料，保溫效果更好。雙循環運行且獨具防凍功能。

6、儲熱水箱采用立式放置，有利於集熱循環，而且水溫具有顯著分層現象，可讓上部分水更快的熱起來。

7、水箱內配有英格萊2500W輔助電加熱棒，即使在陰雨天氣仍能保證供應充足的熱水。

8、功能完善的控製器可令用戶按需定製適合自已的控製方式。

 分體式太陽能熱水中心系統簡介

（一）工作原理

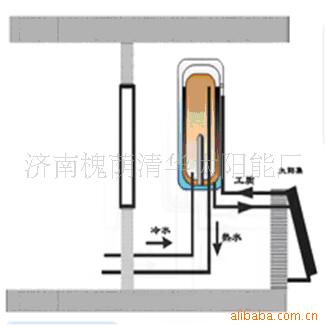

本系統為雙路循環運行系統，即集熱器通過太陽能站和儲水箱內的熱交換器之間為一路閉路循環，此循環由太陽能站控製自動運行，同時配有膨脹水箱吸收系統內多餘壓力，保護系統正常運行；自來水進入水箱然後到用水終端之間為一路循環。水箱為立式水箱，下進冷水，上出熱水，這樣可以充分保證用戶使用水的清潔。儲水箱內配有輔助電加熱系統，保證在冬天、沒有太陽或陰雨天氣仍有充足熱水供應。另可以根據用戶不同的熱水需求來定製不同的功能，既可以24小時供應熱水也可以定時供應熱水，真正享受熱水中心的舒適方便。

魯青華能分體熱水中心系統主要有三大主要組成部分：集熱器、儲熱水箱、控製中心。下麵分別對各組成部分做簡單說明：

1、集熱器：采用原裝德國進口CPC陶瓷鏡麵反光板，它是一種根據邊緣光線原理設計的復合拋物聚光器，可將給定接收角范圍內的光線按理想聚光比反射到集熱管上，有效提高集熱管的性能，減少在溫差較大時的集熱管熱損。集熱管采用力諾出口專用的高品質、高質量的藍色真空阿祖管，藍色是優質的象征。經歐洲GUT檢測機構測試，在德國此集熱器每平方年得熱量為600兆焦/年.平。

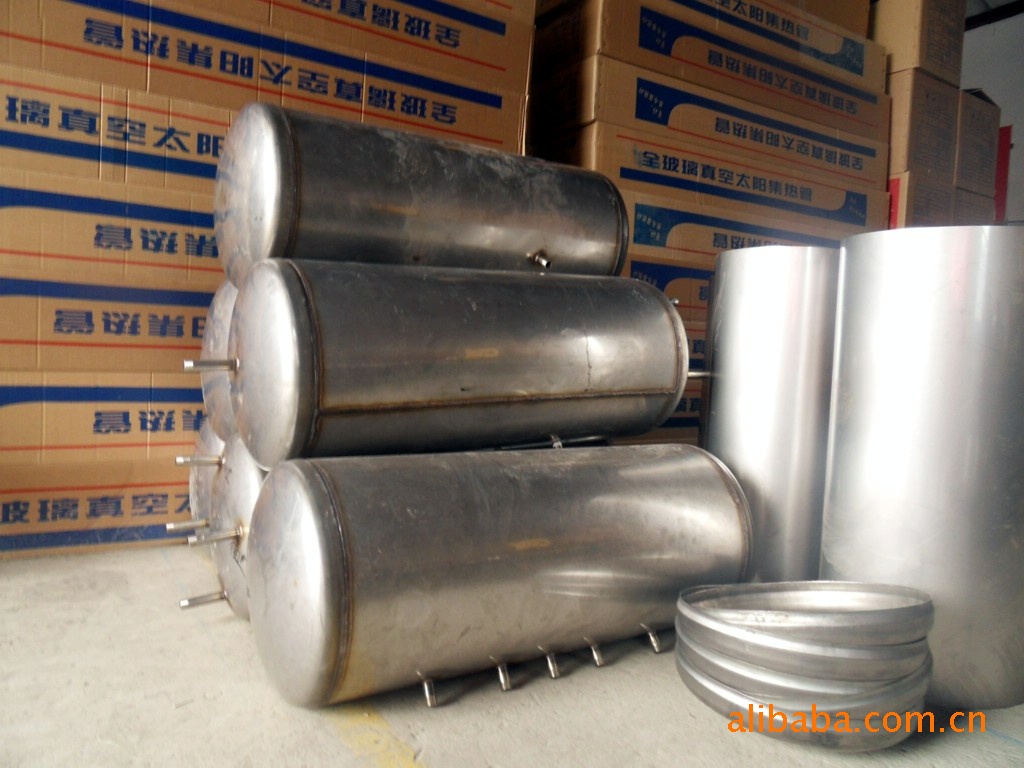

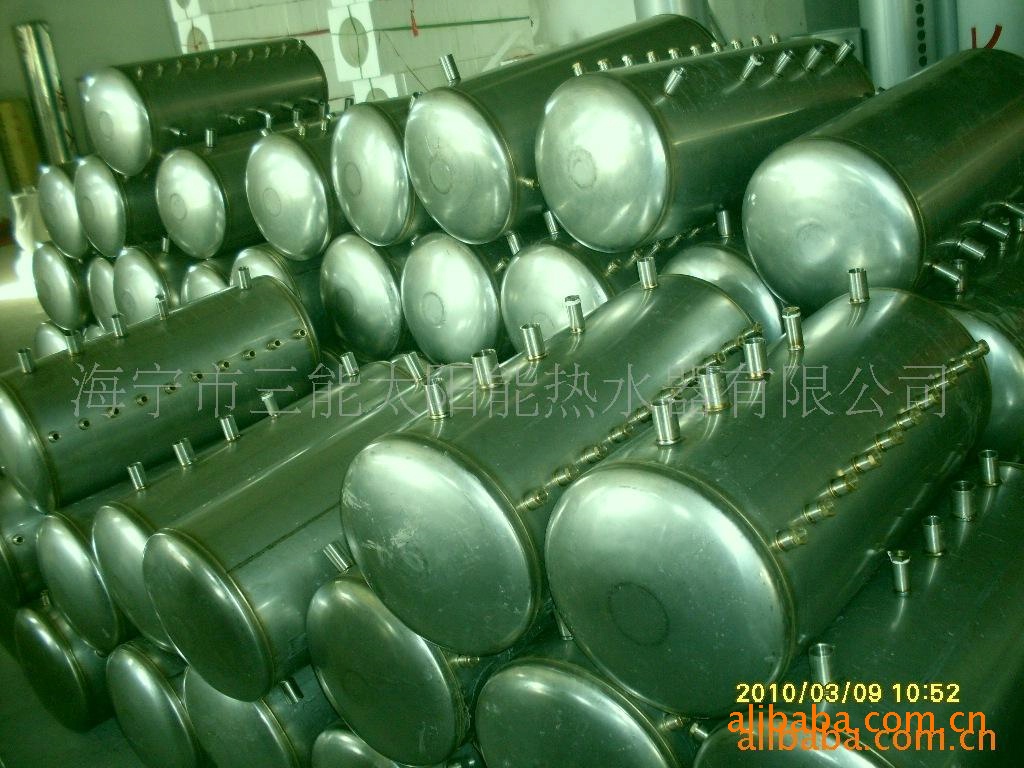

2、儲熱水箱：采用新技術升級後的水箱，為加厚的食品級304不銹鋼水箱。內膽采用專利內外強化防腐工藝，保證瞭水箱的使用壽命，避免瞭類似不銹鋼材質的水箱因工藝流程中虛焊造成的腐蝕漏水現象。配有美國進口的T/P雙參數安全閥和電加熱系統，確保系統安全運行。

3、太陽能站：采用力諾瑞特第四代太陽能站，用德國原裝進口的控製系統，配有德國進口的威樂泵和瑞士進口的流量計。

4、膨脹水箱：是意大利進口的Zilmet膨脹水箱，主要吸收系統內過多的壓力，有效保證閉路循環系統的正常運行。

（三）產品性能優勢

1.實現分體及徹底解決漏水對建築的威脅

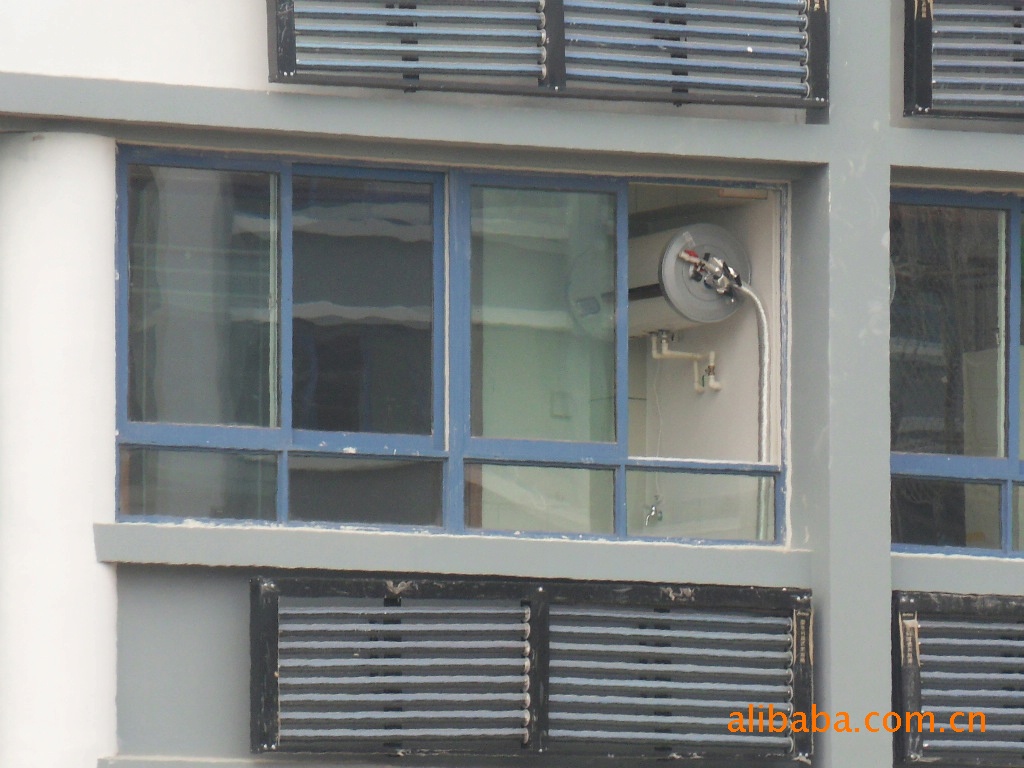

（1）分體式就是實現集熱部件與儲熱水箱的分體，集熱部件在室外儲熱水箱在室內。

（2）雙循環就是在真空管內增加一道循環管路，這樣沒有在真空管內直接循環的液體。

2.快速地提供潔凈的熱水

（1）立式水箱獨具顯著水溫分層現象，這樣可以在最短的時間內首先讓上半部分水先熱起來，而不是用一天的時間使整個水箱的水同時熱起來。而且特殊結構設計確保冷熱水不易混淆。

（2）水箱放置在室內，水箱與各個噴頭、龍頭之間的連接管路非常短，因此幾乎就沒有冷水流出，真正實現一打開就有熱水。

（3）系統采用雙循環運行原理，換熱循環與用戶用水有效隔離，保證瞭住戶使用水的水質。

3.在冬季比常規太陽熱水器可以提供更多的熱水

（1）儲熱水箱具有很厚的聚氨脂發泡保溫層，且一般放置在室內，因此熱損失很少。

（2）集熱器采用CPC反光板技術（見下圖），全麵提升采光技術，集熱器熱效率提高瞭15%。

（3）由於采用瞭內插U型管技術（見下圖），U型管內隻有非常少量的水，系統隻要得到少量的能量就可以啟動，而不是象傳統太陽熱水器一樣必須先將真空內大量的冷水加熱後，系統才能啟動。而且正是因為內插U型管技術，真空管內不走水，徹底解決一直困擾太陽能行業因真空管破裂及凍裂帶來的漏水問題，掃除熱水器對建築的威脅

4.獨具防凍功能

（1）系統具有防凍功能，即系統最低溫度低於某一設定值時，系統水泵自動啟動，流水不凍。

（2）在極其寒冷地區，我們還利用防凍劑作為傳熱介質，徹底解決防凍問題。

5.自動控製系統

（1）系統可以自動啟動和停止。

（2）輔助電加熱可以根據時間和溫度自動啟動和停止。

6.采用高效真空管

真空管是太陽能熱水器的主要集熱元件之一。分體式太陽能熱水中心系統所采用的真空管是山東力諾集團采用德國最新專利技術，吸收率高達95%以上，比普通集熱管提高瞭3%，集熱效率達到瞭歐美發達國傢先進水平。

濟南清華太陽能廠

www.xiaoxiya.cn

053185668818，13698602861
