    廠傢直銷M2*0.4*2D現貨供應螺紋護套配套安裝專用扳手 J
    商品代碼: 11570451
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明
    加工定製 類型 冷卻元件 品牌 HM
    型號 M2*0.4*2D 適用模具類型 沖壓模 產品別名 絲錐扳手

    產品信息
    一、鋼絲螺套的安裝結構:鋼絲螺套是利用一個專用工具卡住其安裝柄,通過旋動安裝柄使其直徑縮小而沿螺孔的螺紋線旋入螺孔內。

    二、螺紋護套裝配
    1、鉆孔
    按照《鋼絲螺套規格表》中所列的標準鑽頭鉆孔,鉆孔深度大於或等於絲套的安裝深度,註意不要將孔鉆成錐形,切屑不要掉入可能會引起損壞的地方。鉆孔後允許去毛性質的锪孔,锪孔不應超過0.4個螺距的深度,因為過大的锪孔不利於鋼絲螺套的旋入和引起不適應的裝配。
    2、攻絲
    使用螺紋絲套專用線錐攻絲,攻絲的長度必須超過絲套長度,對於通孔,要全部攻絲;攻絲的精度決定最終標準內螺紋的公差,使用者要適當地選擇攻絲方法和潤滑,盲孔攻絲要用力適當,以防折斷絲錐。攻絲後,螺紋孔應清理,一般用壓縮空氣噴槍吹,盲孔時還應使用帶經向孔的噴槍自下向上清理,也可以用清洗的方法清理螺紋孔。
    3、檢測
    對於一些重要產品,需要檢測安裝鋼絲螺套用內螺紋的尺寸精度,所需的專用螺紋塞規則由螺螺紋護套的生產廠傢配套提供。
    4、裝套
    1.先將旋入芯棒向後拉到底;將鋼絲螺套從套筒的槽扣處放入套筒內,讓安裝柄端朝前對著引導頭的錐形螺紋的大端。
    2.將旋入芯棒向前推,穿過鋼絲螺套,並使旋入芯棒端頭的槽口卡住鋼絲螺套的安裝柄。
    3.順時針旋動手柄,使旋入芯棒帶動鋼絲螺套進入引導頭,繼續旋動直至鋼絲螺套露出引導頭端麵約一扣螺紋左右。
    4.將旋入工具頭對準要安裝鋼絲螺套的螺孔,一隻手握住套筒沿螺孔方向略加壓力且保持垂直,另一隻手繼續旋動手柄,使鋼絲螺套從引導頭處進入螺孔,直至鋼絲螺套完全與引導頭脫離。
    5.將套筒向上旋動,使其與機體產生距離,以便觀察鋼絲螺套旋入的位置。
    6.繼續旋動手柄,使鋼絲螺套端頭凹入機體端麵 0.5~1個螺距。
    7.將旋入工具抽出並檢查鋼絲螺套的安裝是否完好。
    註意:無論使用那種旋入工具,旋動芯棒的手一定不要用力推壓鋼絲螺套,僅需旋動芯棒即可,切不可在絲套安裝上施加較大的軸向力,以防"亂扣"。
    5、沖斷
    對有折斷槽的鋼絲螺套,旋入螺孔後需用去柄工具去除安裝柄。操作方法是將沖桿的沖頭端對準鋼絲螺套孔,用榔頭猛擊沖桿上端頭即可去掉,然後將安裝柄從螺孔中取出。
    無折斷槽的鋼絲螺套和盲孔鋼絲螺套不需進行沖斷操作。
    6、拆卸
    在安裝過程中出現問題或由於絲套使用時間過久需要取出,應當使用卸套器,將卸套器放入絲套內孔,對準手柄用榔頭猛擊一下,用手加力按下手柄反螺紋旋轉即可取出絲套。

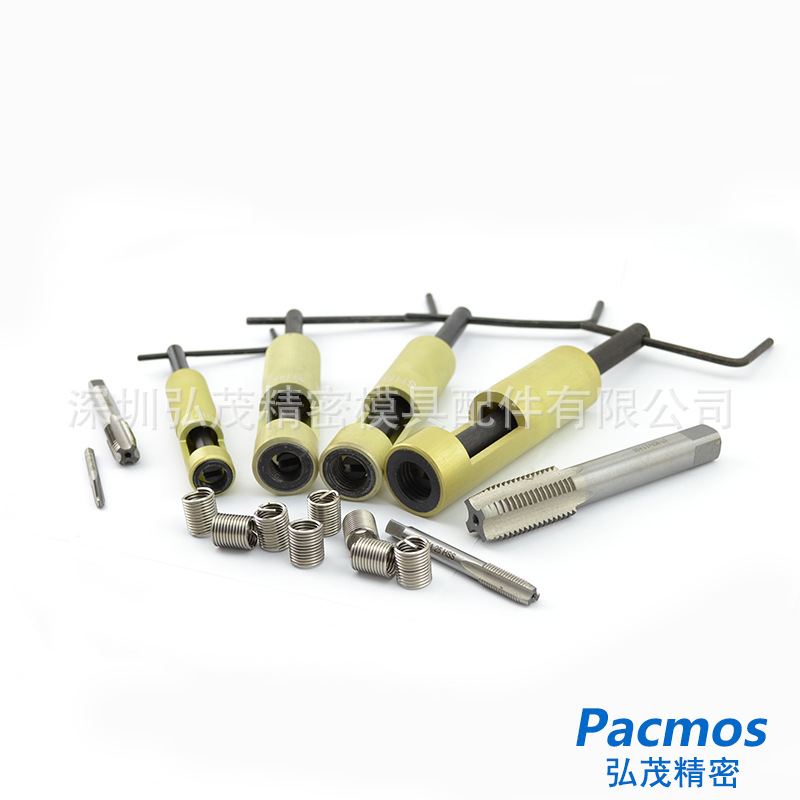

    產品展示1

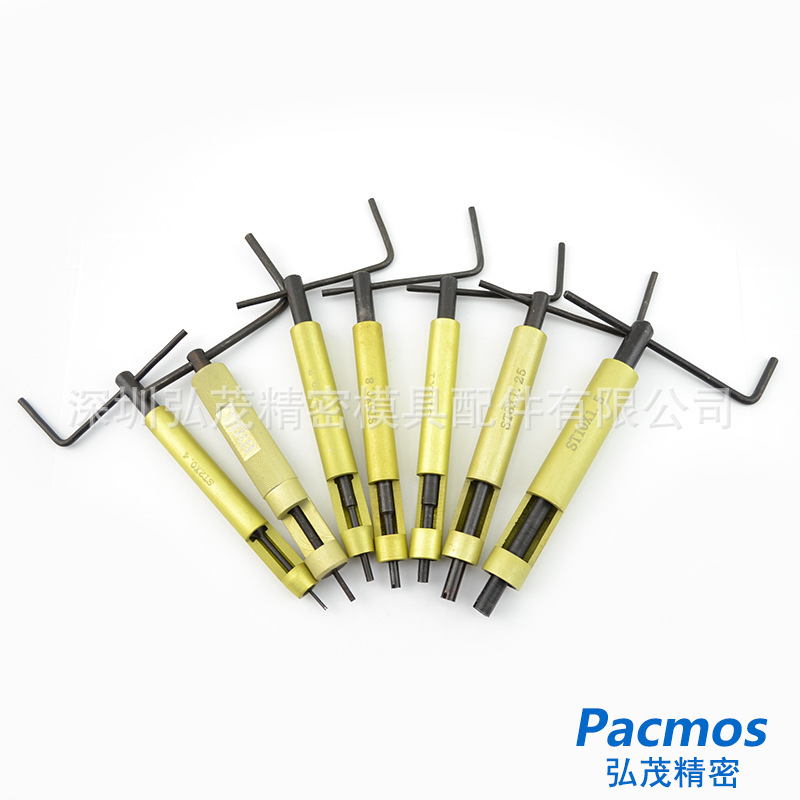

    螺紋護套安裝工具3

    螺紋護套安裝工具2

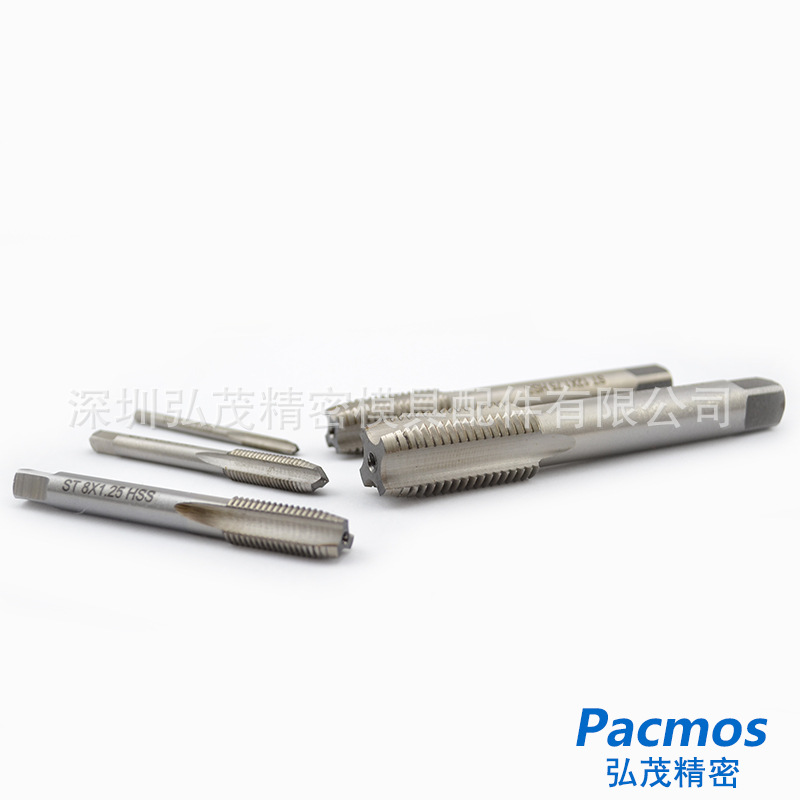

    螺紋護套絲錐1

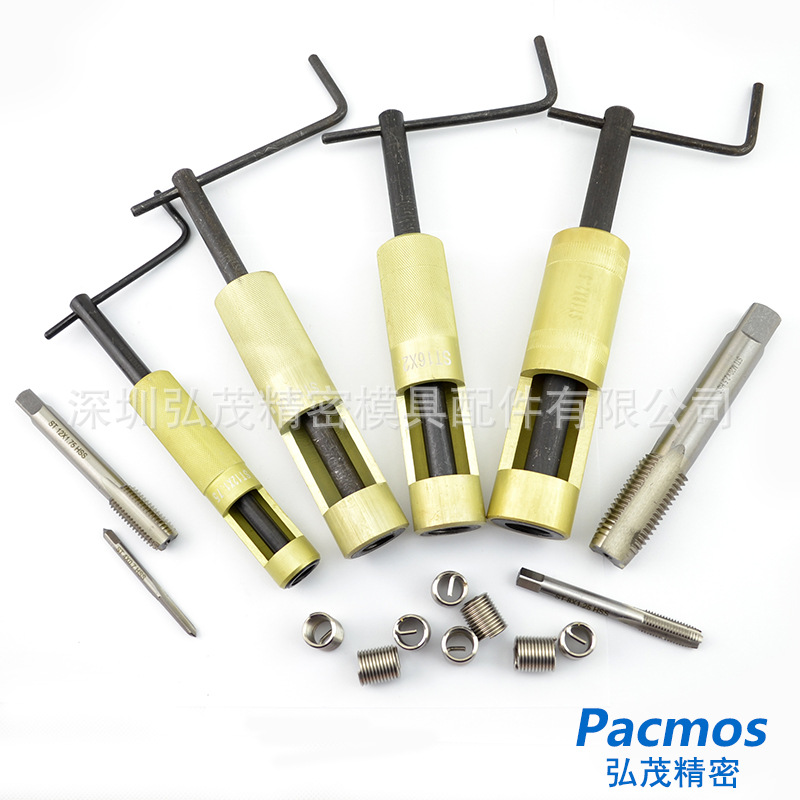

    螺紋護套安裝工具
    公司簡介

    深圳弘茂精密模具配件有限公司是以生產、供應高精度,高標準的沖壓精 密模具配件、塑膠模具配件,機床附件等專業化公司。公司擁有龐大的全國銷售網路,完善的物流配送中 心,良好的售後服務體系,自有生產基地及專業展銷中心。

      公司架構嚴謹,定期對員工進行技能及服務培訓、嚴格考核;大力促進公司穩定、持續、高 速的發展。

      為公司在模具配件製造行業中能持續發展,奠定瞭穩固的基礎,逐漸向標準化、現代化、集 團化邁進。公司始終嚴格參照”FUTABA”、”MISUMI”及”AGATHON” 等廠商的技術標準生產、檢驗,也可根據客戶的不同要求設計,提供各種標準及非標準模具配件。

    我們一直秉承“專業、誠信、發展”的經營理念,給您“最穩 定的品質、最優惠的價格、最快速的交期、最真誠的服務”以及完善的售後。服務熱情歡迎海內外 商傢進行長期商務合作,共創雙贏輝煌!
