廈門特價供應帶電磁起動的方向滑閥4WE10J73-50/EG205N9K4/A12M
R901349633 HY-DIRECTIonAL SPOOL VALVE 4WE10J73-5X/EG205N9K4/A12M
帶電磁起動的直動式方向滑閥
型號 WE
規格 10
組件系列 5X
最大工作壓力 350 bar [5076 psi]
最大流量 160 l/min [42.3 US gpm]
具有三位四通,二位四通或二位三通的方向設計
高功率線圈
符合 ISO 4401-05-04-0-05 和 NFPA T3.5.1 R2-2002 D05 的
油口安裝麵
帶可拆卸線圈的濕式插腳直流線圈
電磁線圈可旋轉 90°
更換線圈時,不必打開耐壓密閉腔體
電氣連接作為單個或對中連接
通過雙連接插頭實現對中連接
手動應急操作,可選
1)僅適用於型號"對中連接"
2)僅適用於型號"單個連接"
3)無法將手動應急操作分配為安全功能。隻能在油箱壓力高達 50 bar 時使
用手動應急操作設備。
4)對於高於 50 bar 的油箱壓力,無法保證閥保持在手動應急操作 "N5" 切換
的位置。
5)起動前必須移除保護帽。
交流電源(允許電壓公
差 ±10 %)
使用交流電壓操作時,
直流線圈的公稱電壓

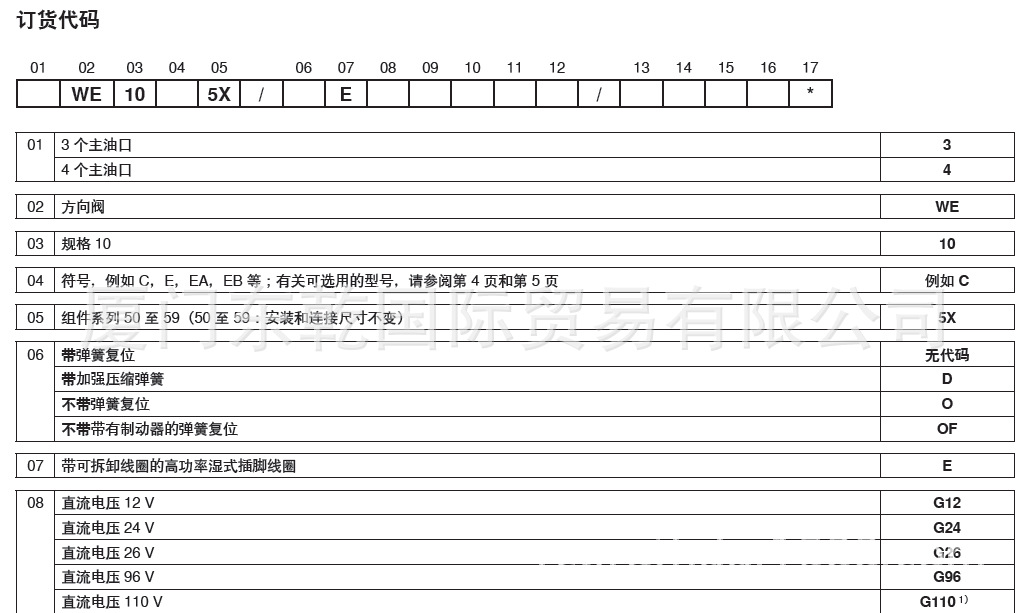

訂貨代碼
100 V - 50/60 Hz 96 V G96
110 V - 50/60 Hz 96 V G96
200 V - 50/60 Hz 180 V G180
230 V - 50/60 Hz 205 V G205
6)連接插頭,單獨訂購,請參閱第 18 頁和樣本 08006。
7)當超過允許的閥性能限製時,應計劃安裝節流插件(請參閱第 12 頁和
第 13 頁的性能限製)。
8)不適用於低溫型號 "MT"。
9)如果在通道 T 中使用節流插件,則工作口中的壓力在連接至油箱腔體時
不得超過 210 bar。
功能,橫截麵
WE 型號的方向閥為電磁線圈起動方向滑閥,該閥可用作電磁組
件。該閥控製流體的啟動,停止和方向。
這些方向閥的基本構成為殼體(1),一個或兩個電子線圈(2),
控製閥芯(3)和復位彈簧(4)。
在斷電情況下,控製閥芯(3)由復位彈簧(4)固定在中心位置
或初始位置(型號 "O" 除外)。
當濕式插腳電子線圈(2)通電時,控製閥芯(3)從靜止位置移
至所需的端位置。這樣就可以根據所選符號釋放所需流向。
在關閉電子線圈(2)後,控製閥芯(3)將被推回至中心位置或
初始位置(除瞭帶 "OF" 製動器的閥和不帶彈簧類型 "O" 的閥)。
手動應急操作(6)可在線圈不通電的情況下手動切換閥門。
要確保正常運行,須註意將線圈的壓力腔註滿液壓油。
功能,橫截麵
型號 .WE 10 ../OF…
不帶彈簧復位 "O"(僅可使用符號 A,C 和 D)
這種型號為帶 2 個閥芯位置和 2 個電子線圈且不帶製動器的方向
閥。在控製閥芯(3)處不帶彈簧復位的閥在斷電狀態下無確定
的基本位置。
不帶彈簧復位帶 "OF" 製動器(僅可使用符號 A,C 和 D)
這種型號為帶 2 個閥芯位置和 2 個電子線圈且帶製動器的方向
閥。製動器用於將控製閥芯(3)固定在相關的閥芯位置。
因此,在操作過程中,無需向電子線圈持續施加電流,這樣有助
於節能操作。
針對帶有製動器的閥門,油箱管路中兩個或多個閥門的壓力
峰值可能造成意外的控製閥芯運動!因此我們建議提供單獨
的回油管路或在油箱管路中安裝單向閥。
一般信息
重量單個連接對中連接
– 具有一個線圈的閥kg [lbs] 3.9 [8.6] 4.0 [8.8]
– 具有兩個線圈的閥kg [lbs] 5.5 [12.1] 5.6 [12.3]
安裝位置任意 1)
環境溫度范圍– 標準型號°C [°F] –20 … +70 [–4 … +158](NBR 密封件)
–15 … +70 [+5 … +158](FKM 密封件)
– 適用於 HFC 液壓油的型號°C [°F] –20 … +50 [–4 … +122]
– 低溫型號 2) °C [°F] –40 … +50 [–40 … +122]
存儲溫度范圍°C [°F] –20 … +50 [–4 … +122]
符合 EN ISO 13849 的 MTTFd 值年300(有關更多詳細信息,請參閱樣本 08012)
液壓
最大工作壓力 2) – 油口 A,B,P bar [psi] 350 [5076]
– 油口 T bar [psi] 210 [3050] 油箱壓力(標準)
使用符號 A 和 B,如果工作壓力超過允許的最大油箱壓力,油口 T 必
須用作泄油連接。
最大流量l/min [US gpm] 160 [42.3]
液壓油請參閱下表
液壓油溫度范圍(在閥工作油口處) °C [°F] –20 … +80 [–4 … +176](NBR 密封件)
–15 … +80 [+5 … +176](FKM 密封件)
–20 … +50 [–4 … +122](HFC 液壓油)
–40 … +50 [–40 … +122](低溫型號)
粘度范圍mm2/s [SUS] 2.8 … 500 [35 … 2320]
液壓油的最大允許污染度 - 符合 ISO 4406(c)規定的清潔度等級等級 20/18/15 3)
液壓油分類合適的密封材料標準
礦物油HL,HLP,HLPD,HVLP,HVLPD NBR,FKM DIN 51524
生物降解
– 不溶於水
HETG NBR,FKM
VDMA 24568
HEES FKM
– 可溶於水HEPG FKM VDMA 24568
耐火
– 不含水HFDU,HFDR FKM ISO 12922
– 含水HFC(Fuchs Hydrotherm 46M,
Petrofer Ultra Safe 620) NBR,HNBR ISO 12922
??1??71??1??777??1??71??1??774??1??71??1??777??1??71??1??774有關使用其它液壓油的更多信息和數據,請參閱樣本 90220 或與我們聯系!
??1??71??1??777??1??71??1??774??1??71??1??777??1??71??1??774可能有對閥技術數據的相關限製(溫度,壓力范圍,使用壽命,維護時
間間隔等)!
??1??71??1??777??1??71??1??774??1??71??1??777??1??71??1??774使用的液壓油的閃點必須比最大線圈表麵溫度高出 40 K。
??1??71??1??777??1??71??1??774??1??71??1??777??1??71??1??774耐火 – 含水:
–– 每個控製邊的最大壓差 50 bar
–– 回油口處的壓力預載大於壓差的 20 %,否則氣蝕增加
–– 與使用礦物油 HL,HLP 的操作相比,使用壽命為 50 至 100 %
??1??71??1??777??1??71??1??774??1??71??1??777??1??71??1??774生物降解:在使用可生物降解的液壓油(該油也可進行鋅處理)時,
鋅可以聚集在油中(每個電療管中含 700 mg 的鋅)。
1)懸掛式安裝對污染有更高的靈敏度。建議水平安裝。
2)有關在低溫下使用的信息,請參閱第 19 頁上的項目規劃信息。
3)在液壓系統中必須遵循規定的組件清潔度等級。有效的過濾可防止發生故
障,同時還可增加組件的使用壽命。
電壓類型直流電壓交流電壓
符合 VDE 0580 的公稱電壓
(有關訂貨代碼,請參閱第 2 和第 10 頁)
V 12,24,26,96,110,180,
205,220
具有對中連接或可通過整流器 4)
電壓公差(公稱電壓) % ±10
符合 VDE 0580 的公稱功率 W 40
占空比% 100(S1,符合 VDE 0580)
切換時間 5) – 開壓力變化 5 % ms 60 … 104 6)
壓力變化 95 % ms 90 … 165 6)
– 關壓力變化 5 % ms 12 … 50 230 … 330
壓力變化 95 % ms 48 … 104 250 … 360
切換時間符合
ISO 6403 7)
– 開45 … 60
– 關20 … 30 250 … 360
最大切換頻率1/h 15000 7200
符合 DIN EN 60529 的防護等級請參閱第 10 頁
符合 VDE 0580 的防護等級請參閱第 10 頁
線圈最大表麵溫度 8) °C [°F] 140 [284]
絕緣等級 VDE 0580 F
電氣保護必須使用帶脫扣特性(感應負載)的合適保險絲分別保護每個線圈。
必須將閥安裝到包含在等電位連接中的表麵上。
4)??1??71??1??777??1??71??1??774 有關帶整流器的連接插頭,請參閱第 18 頁
??1??71??1??777??1??71??1??774有關可能電壓的信息,請參閱第 2 頁
??1??71??1??777??1??71??1??774整流器必須符合相關標準及線圈性能數據!
??1??71??1??777??1??71??1??774對於對中連接,整流器位於板上
5)使用流量進行測量,80 % 性能限製和水平安裝位置。
6)不用於符號 A,B 和 .73。
7)不使用流量進行測量
8)可能的表麵溫度 > 50 °C,提供接觸防護!
??1??71??1??777??1??71??1??774??1??71??1??777??1??71??1??774 不得油漆電磁線圈。
??1??71??1??777??1??71??1??774??1??71??1??777??1??71??1??774 手動應急操作僅可在油箱壓力高達約 50 bar [725 psi] 的情況下起
動。請避免損壞用於手動應急操作的孔!(特殊的操作工具,需單
獨訂購,物料號為 R900024943)。當手動應急操作封閉時,必須
排除啟動反向線圈的可能性!
??1??71??1??777??1??71??1??774??1??71??1??777??1??71??1??774 必須排除同時啟動一個閥的 2 個線圈的可能性。
??1??71??1??777??1??71??1??774??1??71??1??777??1??71??1??774 使用經認證可用於 105 °C [221 °F] 以上工作溫度的電纜。
??1??71??1??777??1??71??1??774??1??71??1??777??1??71??1??774 可以在雙倍電壓下操作單個連接和電源電壓為 12 V 或 24 V 的閥,
以減少切換時間。為此,必須通過脈寬調製在 100 毫秒後將電壓減
少到公稱值電壓。允許的最大切換頻率為 3 1/s。
??1??71??1??777??1??71??1??774??1??71??1??777??1??71??1??774 由於可能出現板卡過載的情況,因此使用對中連接的閥不得以雙倍
電壓操作。
??1??71??1??777??1??71??1??774??1??71??1??777??1??71??1??774 如果無法提供符合 VDE 0580 的標準環境條件,則必須專門保護閥
門!
??1??71??1??777??1??71??1??774??1??71??1??777??1??71??1??774 型號 "DL" 隻適用於永久安裝的電纜。必須以減輕拉力的
方式佈線!
??1??71??1??777??1??71??1??774??1??71??1??777??1??71??1??774 最小管路橫截麵 0.75 mm2
??1??71??1??777??1??71??1??774??1??71??1??777??1??71??1??774 對於最大 1.5 mm2 的管路橫截麵,必須使用合適的工具來
確保將電纜末端金屬導體壓接到最大 1.5 x 2 的橫截麵,
以便它們裝配到印刷電路板端子。
??1??71??1??777??1??71??1??774??1??71??1??777??1??71??1??774 在壓接之前,必須至少剝離 11 mm [0.43 英寸] 的電纜。
??1??71??1??777??1??71??1??774??1??71??1??777??1??71??1??774 針對管路橫截麵,使用符合 DIN 46228-1 且最短長度
為 10 mm [0.39 英寸] 的電纜末端金屬導體。
??1??71??1??777??1??71??1??774??1??71??1??777??1??71??1??774 對於接地連接,使用符合 DIN 46234-4-1 的環形電纜終端
夾,緊固扭矩 MA = 1.75 Nm [1.29 ft-lbs] ± 10 %
註意!
尺寸是受公差製約的公稱尺寸。
有關手動應急操作尺寸的信息,請參閱第 16 頁。
有關條目說明,閥安裝螺釘和底板的信息,請參閱第 17 頁。
尺寸
符合樣本 45054 的底板(單獨定購)
G 66/01(G3/8)
G 67/01(G1/2)
G 534/01(G3/4)
G 66/12(SAE-6; 9/16-18)1)
G 67/12(SAE-8; 3/4-16)1)
G 534/12(SAE-12; 1-1/16-12)1)
1)可應要求提供
閥安裝螺釘(單獨訂購)
4 顆公製內六角螺釘
ISO 4762 - M6 x 40 - 10.9-flZn-240h-L
(摩擦系數 μ總計 = 0.09 至 0.14);
緊固扭矩 MA = 12.5 Nm [9.2 ft-lbs] ± 10 %,
物料號 R913000058
或
4 顆內六角螺釘
ISO 4762 - M6 x 40 - 10.9(自行采購)
(摩擦系數 μ總計 = 0.12 至 0.17);
緊固扭矩 MA = 15.5 Nm [11.4 ft-lbs] ± 10 %
4 顆 UNC 內六角螺釘
1/4-20 UNC x 1-1/2" ASTM-A574
(摩擦系數 μ總計 = 0.19 至 0.24);
緊固扭矩 MA = 25 Nm [18.4 ft-lbs] ± 15 %,
(摩擦系數 μ總計 = 0.12 至 0.17);
緊固扭矩 MA = 19 Nm [14.0 ft-lbs] ± 10 %,
物料號 R978800710
對於不同的摩擦系數,需要相應調整緊固扭矩!
1.1 線圈 "a"
1.2 線圈 "b"
2 不帶和帶隱式手動應急操作 "N9" 的型號(標準)
3 帶隱式手動應急操作和保護帽 "N8" 的型號。(起動前必須移除保
護帽。)
4 帶手動應急操作 "N5" 和 "N6" 的型號
5.1 不帶連接器 "K4" 電路的插頭
(單獨訂購,請參閱第 18 頁和樣本 08006)
5.2 不帶連接器 "K4K" 電路的插頭(單獨訂購,請參閱樣本 08006)
5.3 連接插頭,直角式,帶有連接器 "K72L" 的 M12x1 插入式連接插頭
和狀態 LED 燈
(單獨訂購,請參閱樣本 08006)
5.4 不帶/帶連接器 "K4" 電路的雙連接插頭
(單獨訂購,請參閱樣本 08006)
5.5 連接器 "C4Z" 的插頭(AMP Junior Timer)
(單獨訂購,請參閱樣本 08006)
6 帶連接器 "K4" 電路的連接插頭
(單獨訂購,請參閱第 18 頁和樣本 08006)
7.1 電纜束線圈 Pg 16 "DL"(端子區域 6 … 12 mm [0.24 … 0.47 英寸]);
鎖緊螺母,緊固扭矩 MA = 3.3 Nm [2.43 ft-lbs] ± 10 %
7.2 對中連接盒 "DAL" 1/2"NPT,緊固扭矩
MA = 5 Nm [3.69 ft-lbs] ± 10 %;用密封劑密封
8.1 連接器 "DK6L" 的連接插頭(單獨訂購,請參閱樣本 08006)
8.2 連接器 "DK25L" 的小型交換連接器,5 針
(單獨訂購,物料號 R900057631)
9 銘牌
10 油口 A,B,P,TA 和 TB 帶相同的密封圈
11 帶一個線圈的閥的塞螺釘
12 拆下插頭/直角式插座所需的空間
13 拆卸線圈所需的空間
14 安裝螺母,緊固扭矩 MA = 14.5±1.5 Nm [10.69±1.1 ft-lbs]
15 符合 ISO 4401-05-04-0-05 和 NFPA T3.5.1 R2-2002 D05 的油口
安裝麵
16 在與另外加工的孔連接時,隻能使用連接 TB。
17 蓋
註意!僅可使用正確的安裝蓋板操作閥門!蓋板螺釘的緊固扭矩
MA = 1.0 Nm [0.74 ft-lbs] ± 10 %。
在打開機座之前,必須確保閥無電壓!
油口
閥側
顏色
物料號
不帶電路圖
帶指示燈
12 … 240 V
帶整流器
12 ... 240 V
帶指示燈和齊納二極管鎮流電路
24 V
M16 x 1.5
a 灰色R901017010 – – –
a/b 黑色R901017011 R901017022 R901017025 R901017026
1/2" NPT
(第 16 頁)
a 紅色/褐色R900004823 – – –
a/b 黑色R900011039 R900057453 R900842566 –
M16 x 1.5 a/b 黑色R901265633 R901290194
